负离子产生技术

摘　要：本文介绍了什么是负离子，以及负离子的发生及工作原理，介绍了负离子的作用和发生机理。负离子对人体健康及我们的生存环境很重要，所以将被广泛地应用在各个技术领域中。
关键词：负离子　负离子发生器　原理
        负离子，又称“活性氧”或“空气维生素”，它如同阳光、空气一样是人类健康生活不可缺少的一种物质。科学研究表明：负离子在空气中的含量是决定空气质量好坏的一个重要因素，空气中含有适量的负离子不仅能高效地除尘、灭菌、净化空气，同时还能够激活空气中的氧分子而形成携氧负离子，活跃空气分子，改善人体肺部功能，促进新陈代谢，增强抗病能力，调节中枢神经系统，使人精神焕发、充满活力等等。
        在“负离子”概念出现后，先知先觉的商家便将焦点放在“人工制造”的可能性。人一进公园，就会觉得心旷神怡，除了视野开阔外，一个很重要的原因是这里空气清新，有丰富的负氧离子。
        根据自然现象的启示，人们开始用人工的方法产生负离子，释放到周围的空气中，净化空气，改善人们的生活环境。这种用人工产生空气负离子的设备就称为空气负离子发生器或负离子发生器。
        一、负离子发生器的构成
        负离子发生器一般由本体、电晕线发射端、接地端、电源输入端构成。
        本体：是由塑料材料作为外壳，采用阻燃环氧树脂封装而成的高压绝缘体。本体外壳通常采用PBT（聚对苯二甲酸丁二醇酷）或PEI（聚乙醚）注塑成型，材料必须耐高温超过200℃，阻燃绝缘。
        电晕线发射端：通常采用金属针或碳纤维。
        接地端：采用铜片与地相连。
        电源输入端：电源供电导线。

        图1、负离子发生器组成
        如图1所示，交流电压经过降压、整流、滤波，成为直流电，再经振荡器、放大电路、开关管，经高压磁包去控制放电极针产生负离子。高压磁包即高频变压器，高压包内有高压硅堆对其逆变电压进行整流，因此其输出的是经过整流的直流电。凡是逆变的电流都属交流的一种，变压器的储能和释放能量时的电流方向是相反的。电流方向固定不变化的电流才叫直流电。逆变有单端、桥式几种，有单端正激式、单端反激式、半桥式、全桥式等多种。
        二、负离子发生器的电路

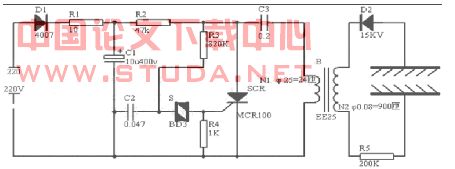

        具体电路图如图2所示。
        三、负离子发生器的封装
        高压磁包由于产生高压、高温，极易产生电火花，容易击穿周围电子元件，因此这里采用Tenon（铁氟龙）封装高压磁包。高压磁包外部被含有阻燃耐热性树脂的环氧树脂或者含有皿鳌(氨基甲酸乙酷)树脂的塑胶粉灌浇处理。PCB焊接(Soldering)面被塑胶粉覆盖的同时也能填充绝缘空隙部分；空隙部分被阻燃环氧树脂封填，避免了电路元件间的相互干扰，能够提高电路元件的使用寿命。
