滴灌系统的自动化控制的研究
摘要：本文介绍了引进的以色列先进的滴灌技术，同时从滴灌系统、节水效果到滴灌的自动化控制作了详尽阐叙，并对百果园第二期工程建设提出了滴灌系统的设想，以此范例，作出了在我国果园灌水实现滴灌自动化的一般方法和建议。
关键词：机 自动化 电磁阀
1 简介
是国家果茶良种场XX省优质果茶良种繁育场，是国家“九五”种子工程在湖南实施的重点项目，建于1998年8月，1999年三月由农业部授名为“国家（湖南）果茶良种场”。
厂址位于XX市西郊雷锋大道7公里处，占地面积620亩。为加速实施全省农业的调整，先后从美国﹑法国﹑埃及﹑日本及国内10多个省市科研育种单位引进优质果茶品种资源158个，优质果茶种苗40多万株，建成果茶母本园150亩。每年可向社会提供优质果茶苗木200多万株，果茶母（接）穗1万公斤以上，生产优质果茶1000吨以上。
果茶场也是省城第一座以品茶、园艺、垂钓为主题的农业观光园。这里空气清新，景色怡人。春有草莓、樱桃、“明前”茶；夏有枇杷、苹果、葡萄、桃、李、杨梅、无花果与瓜类；秋有板栗、柿、枣、梨、猕猴桃；冬有柑桔、橙类等。一年四季。百果飘香，是个名副其实的“百果园”。
该厂第二期工程将于2003年完成，面积将扩至1000多亩。年生产优质果茶苗木将达到1000万株，优质果茶产品产量也将成倍增加，更多的农业高新技术将落户该场。果茶苗木和产品的生产、检测、采后处理、加工和多种农业观光设施将全部完善和配置。届时，一个全新的高科技生态农业示范、观光园将会展现在你的面前。
百果园是农业高科技的结晶，而滴灌系统是其中的重中之重。百果园现建成的620亩果园，全部由从以色列引进的先进滴喷灌系统控制，该园地势起伏较大，最高处海拔达86.60m，最低处64.72m，传统灌水方式很难进行，而先进的滴灌系统由于对地形的适应能力强，而且特别适应山地丘陵地区，所以滴灌正好大施其能，由低处水库中取水，经过过滤加压，然后由遍布全园的各种管道把带有肥料、除虫剂的水准确地送到每片需水地园中，保证果树的正常需水。不过其系统自动化程度不高，全园仅能使用微机控制电磁阀的开启，不能精确实现作物的轮灌、对灌水时间和灌水量还不能实现有效的控制，有望进一步提高。
2 滴灌系统
滴灌就是滴水灌溉技术，它是利用低压管道系统，使滴灌水成点滴地、缓慢地、均匀而又定量地浸润作物根系最发达的区域，使作物主要根系活动区的土壤始终保持在最优含水状态。滴灌不同于传统的地面灌溉湿润全面积土壤，因此滴灌有节约灌溉用水量、促进作物生长和提高产量的作用，是一种很有前途的局部灌水技术。
百果园主要种植柑桔、葡萄、水蜜桃、茶等低矮果树，如果采用其它灌水方法，不仅浪费水资源，而且很难保证满足果树的需水量，而滴灌具有省水节能、省工省地省肥、操作简单，易于实现自动化、对土壤地形适应性强、保护和保持生态环境等优点，所以滴灌成为了百果园地首选。
2.1百果园滴灌系统的组成
百果园滴灌系统主要由水源、首部枢纽、输配水管网和尾部设备灌水器以及流量、压力控制部件和测量仪表等组成，如图所示。全园滴灌系统组成示意图：
1.水源 2．水泵 3.供水管 4.蓄水池 5.逆止阀 6.施肥开关 7. 灌水总开关 8.压力表
9. 主过滤器 10. 水表 11. 支管 12. 微喷头 13. 滴头 14. 毛管(滴灌带、渗灌管)
15.滴灌支管 16.尾部开关(电磁阀) 17.冲洗阀 18.肥料罐 19.肥量调节阀 20.施肥器 21.干管
2.1.1 水源
江河、湖泊、水库、井、渠、泉等水质符合微灌要求的均可作为水源，百果园采用从园中的水库中取水。
2.1.2 首部枢纽
百果园的首部枢纽包括泵组、动力机、肥料罐、过滤设备、控制阀、进排气阀、压力表、流量计等。其作用是从水库中取水增压并将其处理成符合微灌要求的水流送到系统中去。百果园中采用五级加压式离心泵，在水库中取水，现取现用，计划建一水塔蓄水。
2.1.3 输配水管网
输配水管网的作用是将首部枢纽处理过的水按照要求输送分配到每个灌水单元和灌水器。包括干、支管和毛管三级管道，毛管是微灌系统末级管道，其上安装或连接灌水器。微灌系统中直径小于或等于63毫米的管道常用聚乙烯(PE)管材，大于63毫米的常用聚氯乙烯（PVC）管材。百果园中干、支管采用PVC管和UPVC管，毛管采用PE管。
2.1.4 尾部设备
尾部设备是微灌系统的关键部件，包括微管和与之相联的灌水器(小微管、滴头、微喷头、滴灌带、渗灌头、渗灌管等)插杆等。灌水器将微灌系统上游所来的压力水消能后将水成滴状、雾状等施于所需灌溉的作物根部或叶面。
2.2 百果园滴灌灌溉系统
灌溉系统的第一期工程是由以色列的普拉斯托公司负责承建，全园采用先进的滴、喷灌相结合的微灌节水技术，是我国南方发展节水农业的典范，其具体情况见下：
2.2.1 设计原则
滴灌灌溉系统设计除了满足节水、节能、省力等之外，通常应遵循以下主要原则：
①必须满足果园果树生长对水分的要求；
②灌溉系统设计应结合耕作实际，便于操作；
③应使所选择的灌水方法既能满足作物的灌溉要求，又不因灌溉而造成病害、虫害的发生；
④在尽可能的情况下，灌溉系统设计时应考虑施肥及喷药装置；
⑤在尽可能的情况下，应使灌溉系统在满足灌溉要求的同时，工程建设的综合造价最小。
2.2.2 设计步骤
2.2.2.1资料的收集在系统设计时，必须掌握以下资料：
①地形资料：根据实际情况大比例尺地形图，其中包括果园的平面布置、道路、水源位置、高差等。
②土壤资料：主要是土壤理化性质、地下水埋藏深度和土层厚度等。土壤理化性质主要包括土壤类别、干容重、含盐情况、土壤田间持水率等。
③气象资料：区域年均降雨量及季节分布、平均气温、极端气温（包括最高、最低气温）、最大冻土层深度、无霜期、蒸腾蒸发资料等。
④水源资料：水源属性（个人或集体）、种类、水源位置、水质、含沙情况、水位、供水能力、利用和配套情况等。若水源为机井时，还应调查机井的静水位和动水位，当地下水水位较浅时，一定要调查清楚地下水位及其周年变化。若水源为渠水时，应调查清楚水源的含泥沙种类、含沙量、水位、供水时间、可能的配水时间等。同时，还应特别注意水源的保证率问题，不论是只用于果园的水源还是与周围大田混用的水源，都应考虑这个问题。
⑤百果园作物种植资料：其中包括作物的种类、种植密度（其中最主要的是行距和株距）等。
⑥百果园的环境资料：包括百果园周围的地形、和供电等。
2.2.2.2 灌水方法的选择灌水方法选择适当与否，除了影响工程投资外，还直接影响着灌溉系统的效益发挥和灌溉保证率。因此，应根据作物种类、作物的种植制度、种植季节、水源情况、果园设施情况、工程区社会情况等，合理地选择相对投资较省、灌溉保证率较高且有利于果园果树生长的灌水方法。百果园灌溉系统的灌水方法采用以滴灌为主，滴喷灌相结合的方式。
2.2.2.3 滴灌系统布置，百果园滴灌系统的管道分干管、支管和毛管等三级，布置时干、支、毛三级管道要求尽量相互垂直，以使管道长度和水头损失最小。通常情况下，园内一般出水毛管平行于种植方向，支管垂直于种植方向。
2.2.2.4 滴灌灌溉制度的拟定
①灌水定额：是指作为滴灌系统设计的单位面积上的一次灌水量，如果用灌水深度表示，可用式（4-8）计算，即
H——计划湿润层深度（米），一般蔬菜0.20-0.30米深根蔬菜或果树0.3-1.0米；
p——土壤湿润比，70%-90%。
②设计灌水周期：滴灌设计灌水周期是指按一定的灌水定额灌水后，在作物适宜土壤含水率的条件下，保障作物正常生长的可能延续时间T，用式（4－9）计算，即

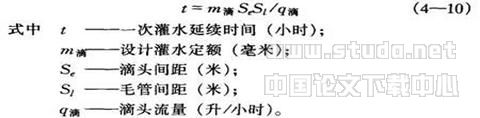

③一次灌水延续时间：一次灌水延续时间是指把设计灌水定额水量，在不产生径流的条件下，均匀分布于果园田间所用的灌水时间，用式（4－10）计算，即
i. 轮灌区数目的确定：（a）对于固定式滴灌系统，轮灌区数目可按式（4-11）计算：（b）对于移动式滴灌系统，则有：
ii. 一条毛管的控制灌溉面积：（a）对于固定式滴灌系统，毛管固定在一个位置上灌水，控制面积为
f=SeL (4-13)
式中 f——每条毛管控制的灌溉面积（平方米）
L——毛管长度（米），移动式滴灌系统中为出流毛管长度。
（b）对于移动式滴灌系统，一条毛管控制的灌溉面积为
2.2.2.5 滴灌系统控制灌溉面积大小的在灌溉水源能够得到充分保证的条件下，滴灌面积的大小取决于管道的输水能力。对于水源流量不能满足整个区域需要时，滴灌面积为
2.2.2.6 管网水力计算滴灌系统各级管道布置好以后，即可从最末端或最不利毛管位置开始，逐级推算各级管道的水头损失（包括沿程水头损失和局部水头损失）。在设计中，同一条支管上的第一条毛管最前端出水孔处水头与最末一条毛管最末端出水孔处水头之间的差值，不超过滴头设计工作压力的20％，流量差值不超过10％；对于采用压力补偿式滴水器时，仅要求区域内滴头流量差值不超过10％，并据此确定支、毛管的最大设计长度；在滴灌中，由于管网中水流压力通常小于0．3兆帕，所以多选用PVC塑料管道。 管道中水流在运动过程中的压力损失通常包括沿程阻力损失和局部阻力损失。工程设计中塑料管道的沿程阻力损失常选用式（4－1 6）、（4－17）计算，局部阻力损失常用式（4－18）计算。 ①沿程阻力损失hf
当管道有多个出水口时，管道的沿程阻力应考虑多口出流对沿程阻力的折减问题，多口出流折减系数k，对应计算公式
②局部阻力hj
工程设计中为了计算方便，局部阻力损失也常按沿程阻力损失hf的10％估算。
2.2.2.7 管道系统设计包括各级管道的管材与管径的选择、各级固定管道的纵剖面设计、管道系统的结构设计。
① 管材的选择：可用于灌溉的管道种类很多，应该根据滴灌区的具体情况，如地质、地形、气候、运输、供应以及使用环境和工作压力等条件，结合各种管材的特性及适用条件进行选择。一般情况下，对于地理固定管道，可选用钢筋混凝土管、钢丝网水泥管、石棉水泥管、铸铁管和硬塑料管。钢管易锈蚀和腐蚀，最好不要选用。随着材料的，地埋管道多选用塑料管。选用塑料管时一定要注意，不同材质的塑料管在几何尺寸相同的情况下可承受的工作压力相差甚远，特别是在使用低密度聚乙烯管（PE管）时，一定要注意管壁的厚度是否达到了能承受系统所要求压力的厚度，若没有达到，千万不能使用，否则将会埋下隐患，造成运行时管道发生爆破，甚至导致整个管道系统瘫痪。用于滴灌地埋管道的塑料管，最好选用硬聚氯乙烯管（UPVC管）。对于口径150毫米以上的地埋管道，硬聚氯乙烯管在性能价格比上的优势下降，应通过技术分析选择合适的管材。塑料管经常暴露在阳光下使用，易老化，缩短使用寿命。因此，地面移动管最好不采用塑料管。
② 管径的选择：当轮灌编组和轮灌顺序确定之后，各级管道在每一轮灌组所通过的流量即可知道。通常选用同一级管道在各轮灌组中可能通过的最大流量，作为本级管道的设计流量，依据这个设计流量来确定管道的管径。若某一级管道，其最大流量通过的时间占管道总过水时间的比例甚小，也可选取一个出现次数较多的次大流量，作为管道的设计流量来确定管径。同一级管道的不同管段通过的最大流量不同时，可分段确定设计流量。（a）支管管径的确定：支管是指直接安装竖管和滴头的那一级管道。支管管径的选择主要依据灌溉均匀的原则。管径选得越大，支管运行时的水头损失就越小，同一支管上各滴头的实际工作压力和灌水量就越接近，灌溉均匀度就越接近设计状况。但这样增大了支管的投资，对移动支管来说还增加了拆装、搬移的劳动强度。管径选得小，支管投资减少，移动作业的劳动强度降低，但由于运行时支管内水头损失增大，同一支管上各滴头的实际工作压力和灌水量差别增大，结果造成果园各处受水量不一致，影响滴灌质量。为了保证同一支管上各滴头实际出水量的相对偏差不大于20％，国家标准GBJ85-85规定：同一支管上任意两个滴头之间的工作压力差应在滴头设计工作压力的20％以内。显然，支管若在平坦的地面上铺设，其首末两端滴头间的工作压力差应最大。若支管铺设在地形起伏的地面上，则其最大的工作压力差并不见得发生在首末滴头之间。考虑地形高差△Z的影响时上述规定可表示为
许的水头损失即为从式（4－20）
可以看出：逆坡铺设支管时，允许的hw的值小，即选用的支管管径应大些；顺坡铺设支管时，因△Z的值本身为负值，其允许的hw的值可以比0.2hp大些，也就是说因支管顺坡铺设时，因地形坡降弥补了支管内的部分水力坡降，选用的支管管径可适当的小些。 当一条支管选用同管径的管子时，从支管首端到朱端，由于沿程出流，支管内的流速水头逐次减小，抵消了局部水头损失，所以计算支管内水头损失时，可直接用沿程水头损失来代替其总水头损失，即h'f=hw，式（4－20）可改写为
滴头选定后，满头的设计工作压力可从滴头性能表中查得。两滴头进水口高程差（实际上就是两滴头所在地的地面高差）可以从系统平面布置图中查取。则h'f即可求出。利用公式h'f=FfLQm／db，在其他参数已知的情况下反求管径d，d就是该支管可选用的最小管径的计算值。因管材的管径已标准化、系列化。因此，还需按管材的标准管径将计算出的管径规范取整。对滴灌系统的支管，考虑到运行与管理的方便，最大的管径一般不超过100毫米，并且应尽量使各支管取相同的管径，至少也需在一个作业区中统一。对于固定管道式滴灌系统，地理支管的管径可以不同，但规格不宜太多，同一条支管一般最多变径两次。 （b）支管以上各级管道管径的确定：一般情况下，这些管道的管径是在满足下一级管道流量和压力的前提下按费用最小的原则选择的。管道的费用常用年费用来表示。随着管径的增大，管道的投资造价（常用折旧费表示）将随之增高，而管道的年运行费随之降低。因此，客观上必定有一种管径，会使上述两种费用之和为最低，这种管径就是我们要选择的管径，称之为经济管径。经济管径中对应的流速称为经济流速。图4-7就是用最小年费用法计算经济管径的原理示意图。用这种方法确定管径概念清楚，但计算相当繁琐，往往需要分别计算出多种管径的年投资和年运行费，比较后再确定。随着技术的进步，计算机技术的飞速发展，许多优化设计方法，如微分法、动态规划法等已在管道灌溉管网的设计中得到应用，具体方法可参阅有关书籍。 对于规模不太大的滴灌工程，也可用式（4－22）、式（4－23）的经验公式估算管道的直径：
应该指出的是，由于管道系统年工作小时数少，而所占投资比例又大。因此，一般在灌溉系统压力能得到满足的情况下，选用尽可能小的管径是经济的，但管中流速应控制在2.5～3米／秒以下。
③ 管道纵剖面设计：管道纵剖面设计应在系统平面市置图绘制后进行，设计的主要内容是确定各级固定管道在平面上的位置及各种管道附件的位置。管道的纵剖面应力求平顺，减少折点，有起伏时应避免产生负压。
ⅰ 埋深及坡度：地埋管的埋深指管径距地面的垂直距离，埋深应根据当地的气候条件、地面荷载和机耕要求确定。一般管道在公路下埋深应为0.7～1.2米；在机耕道下埋深为0．5～0．9米。地埋管的坡度主要视地形条件而定，同时也应考虑地基好坏及管径大小。一般在地形条件许可的情况下，管径小、基础稳定性好的管道坡度可陡一点；反之应缓些。总的来说，管道坡度不得超过1:1，通常控制在1:1.5～1:3以下。
ⅱ 管道连接及附件：地埋管道的连接多采用承插或黏接的形式，转向处用弯头，分水处用三通或四通接头，管径改变处采用异径接头，管道末端用堵头。为方便和安装，同类管件应考虑其规格尽量统一。
为了按计划进行输水、配水、管道系统上应装置必要的控制阀。白果园中为了实现灌水的有效控制,设置了30多个阀.而且各级管道的首端还设了进水阀或水分阀；当管道过长或压力变化过大时，设置节制阀。为保证管道的安全运行，还安装一些附设装置。自压系统的进水口和各类水泵吸水管的底端应分别设置拦污棚和滤网，管道起伏的高处应设排气装置，自压系统进水阀后的干管上设高度高出水源水面高程的通气管，管道起伏的低处及管道末端设泄水装置，管道可能发生最大水锤压力处设置安全阀。
2.3 评价
从整体上来看,XX白果园的滴灌系统是建设的比较完善的一套滴水灌溉系统,设计施工都符合滴灌的要求,是一套先进的现代化滴水灌溉系统，而且产生了很好的经济效果。不过当时考虑到经济条件的限制，其毛管采用了单行直线布置，灌水均匀度不高，鉴于对多种毛管布置形式的比较分析，笔者认为百果园应改进为双行毛管平行布置；而且其控制系统自动化程度不高，全园仅能使用微机控制电磁阀的开启，不能精确实现作物的轮灌、对灌水时间和灌水量都不能实现有效的控制，故需进一步对其控制系统加以设计改进。正在建设的二期工程应该吸收一期工程中的好的经验，改进一期工程中的不足，特别是应该实现灌水的全自动控制。
3 灌溉自动化控制系统灌溉中的滴灌系统，能很方便实现自动化控制，灌水的自动化控制能有效的实现节水灌溉，也是农业实现化的要求。对微灌的自动化控制，根据控制系统运行的方式不同，一般可分为手动控制、半自动控制和全自动控制三类：
①手动控制系统
系统的所有操作均由人工完成，如水泵、阀门的开启、关闭，灌溉时间的长短，何时灌溉等等。这类系统的优点是成本较低，控制部分技术含量不高，便于使用和维护，很适合在我国广大推广。不足之处是使用的方便性较差，不适宜控制大面积的灌溉。
②全自动控制系统
系统不要人直接参与，通过预先编制好的控制程序和根据反映作物需水的某些参数可以长时间地自动启闭水泵和自动按一定的轮灌顺序进行灌溉。人的作用只是调整控制程序和检修控制设备。这种系统中，除灌水器、管道、管件及水泵、电机外，还包括中央控制器、自动阀、传感器（土壤水分传感器、温度传感器、压力传感器、水位传感器和雨量传感器等）及电线等。
③半自动控制系统
系统中在灌溉区域没有安装传感器，灌水时间、灌水量和灌溉周期等均是根据预先编制的程序，而不是根据作物和土壤水分及气象资料的反馈信息来控制的。这类系统的自动化程度不等，有的一部分实行自动控制，有的是几部分进行自动控制。
为了对先进的滴灌自动化控制系统有具体认识和了解，下面我们将对滴灌的自动化控制作详细介绍：
3.1 滴灌首部控制枢纽
滴灌自动化系统的基本控制方法有：时间控制、水量控制和反馈控制三种。时间控制系统是按预定好的时间放水或关水；水量控制系统是按照设计的配水量放水或关水；反馈控制系统是根据灌区内湿度感受器的反应，然后将信号传送到首部控制枢纽部分来关水或放水。滴灌系统更便于完全实现自动化，这在地多人少、劳力紧张的边远地区，沙漠地带的防护林区，铁路路基沿线，力量雄厚的城郊蔬菜种植区显得特别重要。目前，国外发达国家在滴灌区普遍使用了机管理系统，并通过专用的滴灌系统来控制和检测作物生长、土壤状况和气象趋势，取得了良好的效果。大大提高了现代化的土壤水分、作物生长测定技术的可能性和实用性，具有农艺上的综合性，为人们充分利用现代化仪器设备在滴灌系统中应用提供了巨大的潜力。滴灌系统软件根据作物对水分的需求和土壤墒情制定出合理的灌溉计划和作物管理计划。
3.2 作物生产管理计划制定
控制软件系统应能提供一套的管理系统，它通过提高作物产量和品质以及减少用水量来提高水分利用效率，能给农民及有关用户提供一套针对灌溉方案制定作物生产管理的先进、完善的管理系统，用户能够使用它获得他们的每一块的土壤水分状况图，方便的数据资料存取能够得到每一块农田的准确土壤水分含量，还能够确定准确的日水分利用量，能够给每块农田制定出合理的灌溉管理决策，能够根据每一块农田各自的灌水量需求对不同农田进行灌溉优先排序，以便制定优化灌溉计划使农场或用户获得整体最高产量。
控制软件系统应能允许灌溉管理者根据作物水分需求和作物对灌溉的反应制定合理的灌溉计划，作为一个完整的灌溉计划和作物生产管理软件包，它能够对灌溉决策的制定和作物管理进行数据资料存储、运算处理、显示输出。土壤水分数据资料主要由中子探测仪、石膏电阻块和张力计测定获得。天气数据资料由自动气象站获得，作物生长资料如籽粒大小（直径）、株高和叶片硝酸盐含量等可直接田间测定，根据相应的作物响应，作物生长资料结合土壤水分资料能够制定出合理的灌溉计划，通过实际调查能够提高作物产量、品质和水分利用效率的管理技术能够详细地验证作物生长、土壤水分和气候之间的关系，因此能很好地解决一些灌溉管理和作物生长问题，其中包括过量灌溉导致的灌溉水排渗问题、肥料向根部以下淋溶损失问题以及为了达到高产稳产目标的籽粒重和穗粒数或结果率的控制管理问题。
3.3 滴灌系统灌溉计划制定
滴灌系统灌溉计划一般是指确定何时进行灌溉及应该的灌溉量，灌溉计划的应用可消除代价巨大的不可预测的农业灾害，如在作物生长临界期由于土壤类型和作物自身生长能力，不同的农田具有不同的土壤水分亏缺量和日水分利用量，因此不同的农田需要不同的灌溉计划。农民通过土壤水分测定技术利用软件处理和显示不同层次土壤水分特征，能加深对发生于土壤内的各种过程的理解，以便进行更精细的灌溉计划和灌溉管理决策的制定，以确保土壤水分总是保持作物生长所需的最佳含水量。
当土壤水分和被作物利用的水分的准确数量被测定后，通过软件可以计算下一次滴灌的日期和准确的灌水量，它将考虑当前每天水分利用状况、天气变化和资料来帮助管理者制定以后的灌水计划。它把农田从最干到最湿分为不同等级。了解需要灌溉补充的水量有助于协调不同用户之间和同一用户内部的水分供给，充分了解雨后何时开始灌溉能使农民最大限度地利用降水，而把灌水过多和灌水不及造成地危险减到最小。
3.4 土壤水分时间图和深度图的应用
3.4.1 时间图 时间显示某一指定土壤容积含水量、根区土壤含水量或作物响应随时间的变化。时间图的基本显示：直线表示根区土壤含水量的饱和点和需灌溉补充点；供给的和有效的灌溉和降雨情况；箭头指示预测的灌溉日期；关于水分饱和点、需灌溉补充点、当前和过去的土壤水分测定值及计划安排的灌水日期和灌水量的表；作物生长及其对灌溉管理技术措施的响应；该软件所做的时间图可进行大小调整，通过调整纵坐标轴上的最大值和最小值及横坐标上的日期范围能够把图形中用户想要的区域或作物生长期内的某特定阶段的图形放大。图形能够进行叠加来同时比较不同地点的田块或不同年份的数据。当季和前季的作物的生长，土壤水分和天气资料的叠加图形比较灌溉管理达到高度的协调一致。用户可以选择任何关键数据来建立相互作用关系图。
3.4.2 深度图 深度图显示土壤容积含水量沿土壤剖面随深度的变化而变化的情况，通过该软件和现代化仪器结合能够迅速直接测定和分析土壤水的剖面分布情况。根区吸收水分模式可以在深度图中看到，对深度图分析能使农民确定每一种农作物包括块根作物在土壤剖面中被研究的土壤体积范围和土壤剖面的每一深度层的作物利用的水分数量、土壤紧实度、土壤质地变化、高石灰岩含量、地下水位和盐分等问题能够通过对根部活动的仔细分析而发现。深度图也可以用来确定渗入和排出土壤剖面的水分的运动状况及深度和数量，从中能够给定灌溉饱和点和需灌溉补充点的准确设计值。灌溉或降水后从土壤的根区排出的水分数量能够通过深度图准确测定，根据可以调节灌溉所用时间以避免水分从土壤剖面排出而损失，控制土壤剖面排出水的数量将防止地下水水位地升高和土壤养分的淋溶损失，同时也将降低灌水及滴灌水及抽水的成本。深度图是一个非常有用的工具，能够解决在不同类型土壤中灌溉水的水平和垂直运动的关键问题，通过分别绘制灌溉前和灌溉后距滴管不同距离的各个点的土壤水分含量图可比较灌溉水的运动状况，用户能够利用研究所得的结果来减少水分和肥料排渗，同时确保作物根系能够一直得到适量的水分。
3.5 软件的程序特点
3.5.1程序结构 滴管软件的数据存储于一个树状结构，这使得制定灌溉方案是查询数据资料非常方便。管理人员可能负责管理几个农场或几块农田，每个农场或农田可能有许多检测点，每一个检测点都有一套不同时间收集的实际测定的读数记录。输入的数据经过计算机软件处理，能显示有关每一单个田块的详细资料，还能够向农民分别显示每一年的作物种植的详细资料。能够显示农场的每个监测田块或某一年份的每一监测点的情况，指明灌溉饱和点和需灌溉补充点，当前作物日水分使用情况，土壤水分平衡和预测出的三次灌溉的日期，土壤水分含量和作物日用水量的测定值，对未来作物在整个生长季节的长期的用水量作出估算。显示某一具体的时期的每一深度层的土壤水分含量的读数记录和根区的总水分含量，同时显示土壤水分需要量，中子仪测定并估算的日水分使用量。利用滴灌软件可进行数据资料综合分析，从中总结重要的信息形成报告，以帮助制定每日的管理决策方案。同时也可以编辑出前几个生长季的作物生长、水分管理。土壤等数据资料，并进行综合分析，为以后的灌溉方案制定提出更合理更完善的评价标准。该软件程序的所以结构层次能为所选择的农场、监测点和某一日期建立报告。报告分为五种：深度图、时间图、记录读数报告。监测点报告和灌溉计划报告。用户可以根据自己的需要已及自己微机系统对程序进行修改编译，选择公制和英制计量单位进行数据资料综合分析，将田间测定得到的数据读数记录自动粘贴到没一个具体的农场栏、监测点栏和日期栏。每一个监测点的测定日期，时间及估计的水分日利用量能够在粘贴之前输入。
3.5.2 数据输入在读数记录屏幕中可以人工录入和显示田间实际收集的数据，如土壤水分张力计的读数、作物籽粒大小。有关作物的数据可以测定得到，作物生长参数与土壤水分含量相关联可以确定作物生长期的水分需求量。气候数据资料可以人工输入或由气象站自动装载。天气数据参数的个数没有限制，它可以与任一个作物生长测定值和任一水平的土壤水分含量相关联制作相互作用关系图。从气象数据资料中可以得到蒸发损失的总水分量的数据并且把它与测定的日水分使用量相比较来调整该地区的作物灌溉计划。
3.5.3 软件的数据处理利用滴管软件可以计算使土壤剖面达到灌溉饱和点所需的准确时间数。同时计算自从播种或其他生长时期（如发芽、开花等）以来的天数，使土壤水分能够与过去多年的作物生长资料数据参数同步分析，以确定作物水分利用效率。使用作物累积日水分方程。能够很好地评估作物总产量，尤其是对于玉米、小麦和棉花。可以通过作物－水分方程和气象资料估算理论产量。通过速率方程，计算作物生长速率。计算作物当前日水分利用量占整个生长季日水分利用量地比例。同时也可计算不同水分含量地土壤水分变化速率，这些速率地变化表明土壤紧实问题和土壤干旱地程度。滴灌软件可以分析某一作物在生长季内日水分利用状况地资料。结合现代先进地土壤水分测定仪器使用，该软件能够指导我们最有效地利用有限的水资源获得最大农业效益。例如能够确定每次灌溉的准确时间和灌水量。同时减小过量灌溉和水分不足对产量的影响。建立各种不同作物之间水分利用及水分利用效率的差异；建立如不同品种、土壤紧实情况、不同的耕作史等不同条件下水分利用及水分利用效率的差异；建立现代耕作技术和传统耕作技术条件下的水分利用效率的关系。确定灌溉和降水的利用效率，用以观察分析根系吸收水分模式。有助于合理管理地下水和盐化问题，能够减少土壤养分的淋溶损失问题。建立土壤水分含量、作物长势及天气状况的数据库以使作物产量和质量获得持续稳定的提高，使高效农业可持续。
3.6灌溉自动化控制系统
要实现灌水的自动化，必须有自动灌溉控制器，该装置由土壤湿度传感器、控制器和电磁阀组成，能够按土壤墒情和作物需水特性实施自动灌溉（沟灌、喷灌、滴灌、渗灌），达到高产、高效、和节水的目的。适用于庭院花圃、苗圃、果园、菜地和农地。随着经济发展，庭院花圃、苗圃水分的自动灌溉倍受欢迎。它能省水省事，使花木生长更好。一亩庭院花圃、苗圃地投资1.0－1.5万元，可以建立自动灌溉控制系统。自动灌溉控制系统可以实现科学灌溉，节能、省水，使菜地和农地产量和质量明显提高。智能化，精准化灌溉技术是伴随着计算机应用技术、传感器制造技术、塑料技术的提高而逐步实现的
自动化计算机灌溉控制系统大约在80年代初由雨鸟公司、摩托罗拉等几家公司开发、研制成功，并投入使用。由于技术复杂、应用难度大，价格高昂，这种控制设备最早应用于高尔夫球场灌溉系统的控制上。90年代，计算机工业的硬件、软件飞速发展，使得灌溉系统中央计算机系统操作难度越来越小，功能越来越丰富，价格也逐渐降了下来。这种系统在园林绿化上用得也越来越多了起来，雨鸟公司针对不同用途，研制、开发出了中央计算机控制系统：Maxicom
智能化灌溉中央计算机控制系统具有如下功能：
① 动采集各种气象数据，计算并记录蒸发蒸腾量ET；
② 根据前一天的ET值自动编制当天灌溉程序并实施灌溉；
③ 可由连接的土壤湿度传感器、风速传感器、雨量传感器等干涉程序，启动、关闭、暂停灌溉系统；
④ 连接流量传感器可自动监测、记录、警示由于输水管断裂引起的漏水及电磁阀故障；最大限度利用管网输水能力；
⑤ 运行程序而不起动灌溉系统（干运行），测试程序合理性，不合理时预先修改；
⑥ 自动记录、显示、储存各灌溉站的运行时间；自动记录、显示、储存传感器反馈数据，以积累资料，修改程序，修改系统等。
⑦ 频繁灌溉功能：可将设计好的灌水延续时间分成若干时段，以便提供足够的土壤入渗时间，减少坡地或粘性土地地面径流损失。
⑧ 一套中央计算机系统可控制无数台田间控制系统（称为卫星站），一套中央计算机控制系统可控制小到一个公园， 大到上百个公园，甚至全城的所有灌溉系统。
⑨ 储存数百套灌溉程序；一台田间控制器（卫星站）可使4个轮灌区独立灌溉或同时灌溉。
⑩ 手动干涉灌溉系统：可在阀门上手动启、闭系统，可在田间卫星站上手动控制系统，也可在计算机上手动启、闭任何一站，任何一个电磁阀。可控制灌溉系统以外的其它设备，如：道路或公共场所灯光，大门、喷泉、水泵等

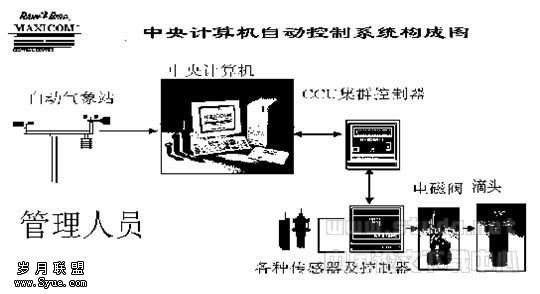

自动化中央计算机控制系统主要由中央计算机，集群控制器(CCU)，田间控制器（卫星站），电磁阀构成。中央计算机可装置在任何一个地方。比如：一套中央计算机系统控制50个公园的灌溉系统。中央计算机可安装在市园林局认为合适的位置。CCU安装在各个公园内。中央计算机与CCU之间的通讯，可采用有线连接（近距离），无线连接，电话线连接或移动通讯方法连接。一台CCU最多可连接28个田间控制器。CCU与田间控制器之间同样可选上述数种通讯方式。 由中央计算机到终端电磁阀的工作过程为：中央计算机编程，并将程序下达到CCU。CCU将各轮灌区灌溉控制程序再发到相关田间控制器。田间控制器依中央计算机制作的程序启闭各轮灌区电磁阀。如下图所示： 中央计算机上的初始程序由控制人员编制，之后，计算机每日自动收集由气象站采集的气象数据，计算ET值，并不断对原有程序自动修改。如遇传感器传来异常信息（如降雨，过分干燥，系统漏水...），自动中断或暂停程序，待异常情况排除后，继续恢复程序运行。 如果将智能泵站连接到中央机控制系统上，则效果会更好。这样从水泵到电磁阀之间复杂的系统将由一个高度智能化的系统管理起来，可做到最大限度地节水、节能，最大限度地保护系统设备运行，避免灌溉系统常发生的下列几种问题： ① 过量灌溉或灌水不足，浪费水资源或不能满足植物需水； ② 管网破裂，漏失水； ③ 系统运行压力不合理； ④ 水泵运行效率低下； ⑤ 地形起伏不平时或土壤入渗率低产生地面径流，浪费宝贵的水资源； ⑥ 降雨时，灌溉系统照常灌溉； ⑦ 管理、维护成本高。 3.7 百果园灌溉的自动化控制设计 百果园一期工程灌水基本实现了半自动化控制，可以使用电脑控制各电磁阀的开启。我们可在其基础上加以改进与提高，使其实现灌水的全自动化，具体见下： 3.7.1 控制原理 自动化控制采用技术对田间土壤温湿度、空气温湿度等技术参数进行采集，输入计算机，按最优方案，控制各个阀门的开启及水泵的运行状态，有效地控制灌水时间、灌水量、灌水均匀度，为项目区作物提供一个良好的地、水、肥、气、热条件，促使其高产、稳产。同时进行控制软件及优化灌溉制度的研究，最终形成灌溉专家决策系统。另外，通过变频器控制改变电机转速，调节管道压力，为管道、滴灌等其他灌溉工程的自动化提供依据。具体包括以下几个方面： ① 田间土壤含水量、盐分、地温、空气温度、湿度、降水、风速、管道压力等参数的自动化采集 ② 自动化控制设计安装 ③ 监控软件设计 ④ 变频系统设计，通过改变水压力，为微喷、滴灌等工程的自动化提供依据 ⑤ 系统运行管理模式评价，包括系统评价、灌水指标、灌溉制度等 3.7.2 控制系统的组成 欲实现真正意义上的全自动控制，需要控制田间参数及对象很多，例如土壤湿度、盐分、空气温度、相对湿度、降水量、风速、管道压力、阀门开启、水泵电机旋转等，都要送入控制器。考虑到要控制的对象较多，又要满足良好的人机界面要求，可以采用控制计算机作为整个控制系统的核心，来协调各部分的工作。 系统的组成如下图所示,整个系统的工作主要工控机和变频器两部分来控制，其中变频器主要用于控制水泵电机的旋转，工控机主要用来采集田间土壤及气象指标，按照设定的程序，控制各地块中电磁阀的开启，并通过变频器控制电机的运行状态，协调整个系统的工作。 3.7.3 监控软件监控软件是工控机能够完成控制功能的重要基础，监控软件设计的好坏直接关系到整个系统的质量和可靠性。根据项目要求及滴灌的特点，笔者建议百果园采用雨鸟公司的“Maxicom”中央控制系统，该软件只需用户输入各地块种植作物种类及种植日期，系统便会自动计算当前作物所处生育期，确定出各自要求的土壤状况及气象信号，控制水泵电机的运行状态及阀门的开启，自动完成整个灌水过程，完全不需要人工干预，实现全自动控制。 该控制软件在此所完成的主要功能及特点如下： ① 自动采集田间数据：系统根据软件中所预先设定的时间，自动地采集土壤湿度、温度风速、雨量等参数，进行相应的处理后，实时显示在屏幕上。 ② 作物生育期的判断：当管理人员输入各地块所种植的作物及种植日期后，系统便根据计算机时钟自动计算出各种作物已种植的天数，判断出作物所处的生育期，自动查找资料库中所存的原始资料，确定出当前作物最适宜的土壤含水量及灌水定额。 ③ 滴灌的全自动控制：系统采集田间及气象数据后，将当前各地块土壤含水量与作物适宜含水量相比较，若土壤实际含水量小于作物要求下限值，便自动开启该地块的第一个电磁阀。进行灌溉。达到所需灌水定额后，自动关闭第一个电磁阀，同时开启下一个电磁阀，直到完成整个地块的灌溉任务。灌溉过程中，若出现温度过低、风速过大以及降雨过程等天气时，系统会自动暂停当前的灌溉任务，并保存当前状态。当气象条件满足时，继续进行未完成的任务。 ④ 形式多样的控制方式：全自动控制外，系统还允许管理人员采用半自动、手动等控制方式。全自动方式只需运行人员输入各地块的作物信息，系统便会根据作物、土壤、气象等条件自动完成灌溉的全过程，无需人工干预。所谓半自动方式，是指系统允许用户根据实际情况控制开停机。用户可人为启动某个阀门，或某个地块，甚至是所有地块均轮灌一次。当然这些操作全部都是通过键盘或鼠标来完成的，而且在工控机屏幕上均有明显的提示。所谓手动方式是指人工去开启各个电磁阀，笔者建议百果园选用美国雨鸟公司生产的电磁阀：手动、电动两用阀门，既可手动，又可电动，使用非常方便。当手动打开某个电磁阀时，喷头出水，主干管道压力开始下降，系统会自动通过变频器升高水泵电机转速，维持管道压力的恒定，直到完成灌溉任务。 ⑤ 丰富的办公自动化功能：系统在运行过程中，可自动生成各种定时、日、月、年报表，并通过打印机打印出来。其内容包括各种气象及土壤参数，可从各报表中得到土壤湿度变化曲线、日最高风速、月平均气温、全年总降水量等原始资料，为用户研究当地的气象及土壤变化情况提供翔实的依据。 ⑥ 良好的可维持性：可维护性是衡量软件质量好坏的重要指标之一，在编写本系统时我们也充分考虑了这一点，例如用户在种植一类新作物时，可能系统的资料库中并没有该作物，便无法确定其适宜土壤含水量和灌水定额。此时，用户可按自定义按钮，通过鼠标各键盘输出这些参数，系统便会根据用户所定义的数值运行。另外，用户还可很方便地修改灌水定额、管道压力等参数，满足实际情况的需要。 ⑥ 友好的人机界面：系统中大部分界面均为示意图形，实时显示各传感器送来的数值及系统当前的运行状态，一目了然。需要用户操作的部分全部为中文界面，工作人员无需学习便可完成所有操作。另外，在任一界面下，用户都可以通过按帮助按钮得到相应的提示，指导用户完成相应的功能。 3.7.4 效果 百果园通过增加自动化控制系统后，灌水时间、灌水量和灌溉周期等完全根据果树某些需水参数自动启闭水泵和自动灌溉，人的作用仅仅是调整控制程序和检修控制设备。既提高了水的有效利用率，又节省了人力，同时也提高了果树的产量，可以产生良好的效果。 3.8 第二期工程的设想 正在建设第二期工程计划今年完工，第二期工程的滴灌系统我建议基本上参照第一期工程建设，也采用滴喷灌相结合的方式，其水源计划应采用水塔蓄水，用以缓解枯水期水库少水的矛盾，该可以区采用先进的电脑全自动控制方式，实行精确灌水，管道布置采用固定式（干管、支管）和移动式（毛管）的有机结合。二期工程应该吸收一期工程中的好的经验，改进一期工程中毛管布置形式的不足，还特别是应该增加灌水的全自动控制部分，实现灌水的全自动化，精确控制作物的有效灌水。 4 存在的问题及建议 通过对滴灌系统的学习与认识，笔者系统的学习了滴灌这种先进的果园节水灌溉方法，在实践的基础上深化了理论，并对滴灌和滴灌系统有一些不成熟的认识与建议。 4.1 滴灌的优缺点 4.1.1 百果园滴灌的优点 4.1.1.1 水的有效利用率高，在滴灌条件下，灌溉水湿润部分土壤表面，可有效减少土壤水分的无效蒸发。同时，由于滴灌仅湿润作物根部附近土壤，其他区域土壤水分含量较低，因此，可防止杂草的生长。滴灌系统不产生地面径流，且易掌握精确的施水深度，节水效果达50%-90%。 4.1.1.2 环境湿度低，滴灌灌水后，土壤根系通透条件良好，通过注入水中的肥料，可以提供足够的水分和养分，使土壤水分处于能满足作物要求的稳定和较低吸力状态，灌水区域地面蒸发量也小，这样可以有效控制保护地内的湿度，使果园中作物的病虫害的发生频率大大降低，也降低了农药的施用量。 4.1.1.3 提高作物产品品质，由于滴灌能够及时适量供水、供肥，它可以在提高农作物产量的同时，提高和改善农产品的品质，使果园的农产品商品率大大提高，经济效益高。 4.1.1.4 滴灌对地形和土壤的适应能力较强，由于滴头能够在较大的工作压力范围内工作，且滴头的出流均匀，所以滴灌适宜于地形有起伏的地块和不同种类的土壤。同时，滴灌还可减少中耕除草，也不会造成地面土壤板结。 4.1.2 百果园滴灌的缺点 4.1.2.1滴灌的滴头很容易堵塞和磨损，产生灌水的不均，严重影响节水效果。 4.1.2.2滴灌的各管道的压力有所差异，会产生局部压力过高而使管道容易损坏，滴头的压力不均甚至会产生雾化，损坏滴头，浪费水资源。 4.1.2.3 滴灌一般仅润湿作物根系区土体的一部分，所以作物根系的可能限制在围绕每一滴头的湿润区，这样容易产生作物根系的腐烂，进而引起作物倒伏。 4.1.2.4 滴灌的管道布置要充分利用当地地势与地形，在原则的基础上加以灵活运用，如干管的布置、毛管的布置，取水方式等。 4.2 滴灌的建议 4.2.1 百果园应加强灌水的自动化控制，保证各种果树的精准灌水，实现精确的节水灌溉 4.2.2 滴灌的水量应该有保证，应该建一水塔蓄水，确保枯水期各种果树的需水要求 4.2.3 滴灌的毛管布置应采用单行带环形状态管布置和双行平行布置相结合，确保果树灌水均匀度。 4.2.4 滴灌技术的应用应该和其他节水灌溉技术相结合，互相补给，更好的发挥优势。 4.2.5 国家应鼓励进行滴灌技术的研究，加大科研推广投入的力度，研制开发经济实用的滴灌管材，解决滴头易堵塞的难题等，滴水灌溉技术应该在政府的规划安排下，由政府投资和农民出资相结的优惠政策下在全国范围鼓励推广发展。 5 结束语 滴灌是一种高效节能省水增产的微灌灌溉技术，它具有很多优点，适合我国的国情，具有很强的推广优势，而且很方便实现灌溉的全自动控制，滴灌将成为二十一世纪发展我国节水灌溉的重点，是加速我国农业实现节水灌溉、精准农业和设施农业的有效途径，将更好的促进我国农业的化！的滴灌自动化系统在经济上是合理的，技术上是可行的，将成为我国南方生态农业建设的典范！
