网络及计算机技术在水利水电工程中应用探讨

来源:岁月联盟 作者:未知 时间:2010-08-23

摘要:本文介绍了技术、图形图像、三维动画及GIS在我院的应用,同时就我院在信息化建设方面的规划进行探讨。

关键词:信息化 网络 勘测设计 应用



 【引言】 信息化是当今世界和社会发展的大趋势,也是我国产业化优化升级和实现化、化的关键环节。 勘测设计行业是信息密集和知识密集型行业,机网络作为勘测设计单位信息化建设的重要组成部分,使勘测设计技术完成了向计算机三维动画技术和技术的转变、达到了信息资源的共享。全面实现勘测设计现代化,是增强市场竞争能力不可缺少的关键信息基础设施。

  经过多年的建设和发展,我院的计算机硬件、网络环境以及系统应用均达到了一定的规模,为我院的质量、管理水平和经济效益连年有较大提高提供了强大的技术手段和支撑。

  一、网络建设及应用

  1 网络概况:

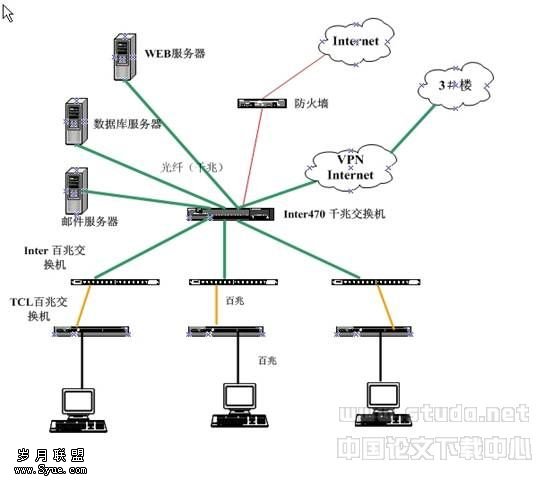

  目前我院办公网络由主办公楼、三号统办楼和财务处网络组成;鉴于安全考虑,财务网(该网由专用设备、专用财务软件及其他网络设备组成)与主办公网暂时物理隔离。主办公网于2001年6月建成,在网络方面采用千兆以太网技术,选用超五类非屏蔽双绞线进行化综合布线,网络拓扑结构为星型结构,网络主干速率为千兆,百兆到桌面; 网络结构如下:



  这种网络结构对网络带宽进行了合理的分配,由于主干有较大带宽,而所有网络服务器都采用1000M带宽,网络上信息流拥塞和服务器瓶颈将不易出现,网络延迟也很低,同时也保证整个系统的灵活性,可管理性和可靠性,便于网络扩展和调整。

  在Internet上建立了我院外部网站(www.gswdi.com.cn), 她作为我院对外的窗口,起着宣传和树立我院新形象的作用。

  为保证全院网络系统的稳定运行,我们加强了网络中心的管理。所有网络客户机系统软件、帐号、IP等统一由电算室进行配置,网络管理员负责整个网络用户帐号的管理、配置管理、性能监测、故障诊断及修复,病毒防治、网络设备管理、数据备份、灾难恢复等。

  2 网络上的应用项目

  内部网及时发布院勘测规划设计信息、各项政策、管理制度、质量标准和各处动态,围绕院生产和管理以Intranet模式逐步开发各种应用,促进上下沟通,工作协调。经过几年的努力,我院计算机应用初步实现了网络化,达到信息资源的共享,有力促进了全院计算机技术水平的不断提高。

  2.1 办公自动化系统

  其建立在Intranet网络环境下,软件为B/S结构,兼有简单的分布式计算和智能化功能。在现有管理模式的基础上,结合先进的管理经验开发而成。主要功能有:

  2.1.1 管理:领导日程安排、收文管理、发文管理、会议

  管理、车辆管理、月度计划等。

  2.1.2 人事管理:人力资源管理、技术档案管理、劳资档案管理、人力资源综合考评、请假管理等。

  2.1.3 计划经营:项目结算台帐管理、项目到款管理、生产计划台帐管理、项目进度监管。

  2.1.4 技术质量:质量信息日常管理、工程管理信息、技术信息管理、学会、协会管理。

  2.1.5 后勤服务中心:水电费管理、物资设备管理。

  2.1.6 休闲空间:、娱乐天地、网络学堂。

  2.1.7 系统管理:包括各子系统用户字典、数据的维护,权限的设置。

  2.1.8 邮件:电子邮件的收、发。

  2.2 勘察设计管理信息系统

  该系统采用面向对象的编程技术和模块化的编程结构,软件结构为C/S模式,目前应用比较好的功能主要有以下方面:

  2.2.1 计划经营处:客户管理、项目登记、项目信息单、合同管理、建立合同评审单、合同评审单反馈统计单、项目立项、项目生产计划下发、项目收费管理。

  2.2.2 勘测设计室:人员管理(主要提供人员资质资格表、人员工作现状任务表和工作协调表)。项目管理(以计划经营处下发的项目生产计划为准,自动汇总显示,当选定单个项目时有在项目的基本信息会自动显示。以具体人员为中心组织工作内容、人员工作配置、进度计划、已完成的工作、未完成的工作及其他)。

  2.3 图库管理信息系统

  系统主要包括出图授权、图档自动采集系统、图库文件查询系统、出图统计功能、图形打印管理5大模块,实现了设计图的自动采集,分类、浏览、授权,归档,打印、统计等功能。

  2.4 引进工程应用软件

  根据我院勘察设计工作的实际需要,引进了AutoCAD、OpenDesign2000 CAD、“网络版水电工程微机通用程序”工程计算软件、“北京理正软件设计研究院”工程勘察设计系列软件、企业勘察设计管理信息系统等工程应用及管理软件,在勘察设计工作取得了良好效果。

 二、三维动画及图形图像技术在水电设计中的应用

  我院根据勘测设计技术市场及业主的需求,在2003年3月成立了三维动画课题组,将三维动画技术应用于水利水电工程中,率先在引洮九甸峡水利枢纽工程设计中制作三维动画仿真并逐步推广到其他工程设计中。我们应用3DMAX5.0、CORELDRAWD11、PHOTSHOP8.0、OFFICE POWERPOINT2003、USTRATORCS11、AUTHORWARE7.0、PREMIERE7.0等多种通用软件建立水电工程三维图形库,逐步形成水电专业特殊建筑物三维模型(各种坝、引水建筑物、泄水建筑物及多种型式的发电厂房等)。根据各工程实际情况密切配合设计项目组完善彩色平面设计及效果图,最终制作出动画仿真多媒体演示。现已在多个工程中得到应用。

  通过九甸峡大型水电工程三维动画仿真多媒体制作,使我院三维

  动画制作技术水平有较大的提高。目前我院已能顺利制作各种专业工程项目PPT文件演示、水电工程总体鸟瞰图及复杂山区水利枢纽工程三维动画仿真多媒体演示。

  三、地理信息系统GIS应用简介

  地理信息系统(Geographic Information System),简称为GIS。它是以采集、存储、管理、描述和分析与地球表面及空间地理分布有关的数据的信息系统。它是以地理空间数据库为基础,在机硬件、软件环境支持下,对空间相关数据进行采集、管理、操作、分析、模拟和显示,并采用地理模型分析方法,适时提供多种空间和动态的地理信息,为地理研究,综合评价、管理、定量分析和决策服务而建立的一类计算机应用系统。

  GIS系统在水利工程中主要应用在以下几个方面:

   (1)对工程区的地理信息及其它相关信息进行数字化,以GIS软件为平台,建立数字化地形,数字地形是整个系统布置和活动的场所,是三维图像展示的重要“背景”。通过地形的三维矢量数据,生成三维地表面模型DTM。利用内插手段,可以生成高精度的DTM,最后生成逼真的数字地形模型。从而实现对空间信息的叠加与分析;

   (2)利用GIS强大的空间分析功能,通过对基础资料的分析,实现对工程位置和引水路线的优化;

   (3)利用GIS强大的3D分析功能,对施工总布置实现三维可视化显示及对引水路线进行贯穿飞行模拟,实现工程区各种信息可视化查询,包括建筑物设计参数、设计、基础数据、附属物信息、工程施工进度等;

   (4)通过对相关信息的分析确定工程影响区;

   (5)通过在工程中全过程的GIS应用,为建立管理系统提供数据支持;

   在引洮工程项目可行性研究设计阶段,我院与院合作,将TM卫星影像进行解译,基础资料数字化,并通过Arcinfo软件结合工程资料,生成引洮总平面布置图、第四系地质图和节水灌溉分布图。实现工程信息的高效应用与科学管理,以及设计成果的可视化表达。其成果《遥感及地理信息系统在引洮工程中的综合应用》获甘肃省科技进步二等奖。在引洮工程初步设计阶段,我院与有关单位配合,运用ArcGIS软件生成引洮一期工程总平面布置图和晕渲图,获得了较好的效果。在九五攻关项目石羊河水资源研究中对项目区的地理信息及其他相关信息进行数字化,建立数据库,利用GIS的分析、模拟等功能建立石羊河流域水资源决策支持系统,为决策和设计人员提供直观形象的信息支持,其成果《甘肃省石羊河流域水资源承载能力与可持续》获甘肃省科技进步二等奖。

  四、信息化发展规划

  尽管我院在及计算机应用上达到一定的规模,但仍存在许多问题,硬件、软件及网络资源没有得到最大化利用,信息集成度低,应用分散。为此,根据国内计算机及网络技术的发展现状,我院计划近一至二年内,在网络及应用上努力达到国内较先进水平。

  1 软件方面:

  我院计划引进国内比较先进的、成熟的管理信息系统。该系统应具备:先进性、安全性、集成性、开放性、实用性、平台成熟、可实施性强,同时已在多家有一定规模的设计院成功运行一年以上的系统。应包括综合办公、图档、协同设计、项目管理(贯标)、计划经营等设计院生产、管理各个环节的功能模块。

  2 网络方面:

  为了实现院部和一、二分院网络连接,同时在局部建设无线

  局域网和数字光纤网,完善高速以太网,达到资源、信息跨地域共享和多种外部设备联网的目的。无论你在任何地方都能靠电脑或手机的形式以拨号的方式进入设计院局域网和广域网,使你足不出户或远在异地就可实现办公管理和生产设计的需要。逐步完善WWW服务和Email服务,同时为了传输数据的快捷和安全,建成FTP服务。其次为配合甘肃省“十五”信息化建设的需要,建成甘肃省水利规划设计管理信息系统,实现设计院的网络接入全省水利信息网,以达到水利系统网络互连互通,水利信息共享的目的。

  【结束语】

  信息科学技术的高速发展以及世界范围内信息基础设施的迅速完善,加速了知识时代的全面发展,同时也为勘测设计行业改制,迎接挑战、推动新的勘测设计革命提供良好的技术支撑和机遇。
