Maxtor（迈拓）硬盘跳线设置图解
星钻、金钻跳线图
注：星钻三代D540X—4K 、金钻PLUS 8和金钻七代D740X—6L不属于此范围。

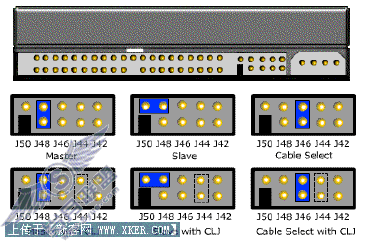

跳线图如下：左边是数据线接口，右边是电源线接口。横着插的跳线帽不起作用，拔掉也可以。除了主盘限制容量的跳线需两个跳线帽，其他情况一个帽就够了。
一般情况下：
主盘跳线：跳J50
从盘跳线：
主板无法识别大硬盘时：先设置如下跳线，然后运行MaxBlast软件对硬盘分区格式化。
主盘跳线（限制容量）：这种情况必须要两个跳线帽，跳J50和J46。
从盘跳线（限制容量）：使用MaxBlast 3软件时，请不要用此跳线。
>>>美钻和金钻PLUS 8跳线图
跳线图如下：左边是数据线接口，右边是电源线接口。横着插的跳线帽不起作用，拔掉也可以。除了主盘限制容量的跳线需两个跳线帽，其他情况一个帽就够了。
一般情况下：
主盘跳线：跳J48
从盘跳线：
主板无法识别大硬盘时：先设置如下跳线，然后运行MaxBlast软件对硬盘分区格式化。
主盘跳线（限制容量）：这种情况必须要两个跳线帽，跳J48和J44。
从盘跳线（限制容量）：不推荐使用
>>>昆腾盘体跳线图
包括：金钻七代D740X—6L、星钻三代D540X—4K和其它昆腾盘体的硬盘。
跳线图如下：左边是数据线接口，右边是电源线接口。横着插的跳线帽不起作用，拔掉也可以。除了主盘限制容量的跳线需两个跳线帽，其他情况一个帽就够了。
一般情况下：
主盘跳线：跳DS。
从盘跳线：PK可以拔去不用
主板无法识别大硬盘时：先设置如下跳线，然后运行MaxBlast软件对硬盘分区格式化。
主盘跳线（限制容量）：这种情况必须要两个跳线帽，跳DS和AC。
从盘跳线（限制容量）：不推荐使用。
限制容量的跳线
老主板不能识别大硬盘时，可以设置“主盘限制容量”的跳线，然后运行MaxBlast 3软件分区格式化硬盘，如果该软件能正确识别全部容量，您的问题就解决了。也可以用升级主板BIOS或用相应的PCI控制卡来解决。
数据线选择跳线（Cable Select）
同一根数据线上的两块硬盘都设置为“数据线选择跳线”时，机器可以根据硬盘在数据线上的连接位置确定主从盘。
