菜鸟学装机系列之五——图解硬盘、光驱、软驱安装

来源:岁月联盟 编辑:zhu 时间:2006-06-17
菜鸟学装机系列之五——图解硬盘、光驱、软驱安装内容简介:大家对前几期介绍的各部件的安装过程是不是都已经掌握了?呵呵,很快哦!这一期又要向大家介绍硬盘、光驱,还有软驱的安装了。如果你对安装过程有什么不理解,或者有什么疑问的,可别忘了写信问小怪    大家对前几期介绍的各部件的安装过程是不是都已经掌握了?呵呵,很快哦!这一期又要向大家介绍硬盘、光驱,还有软驱的安装了。如果你对安装过程有什么不理解,或者有什么疑问的,可别忘了写信问小怪哦!

  一、安装硬盘

  第一步:将宽度为3.5英寸的硬盘反向从装进机箱当中的3.5英寸的固定架(如图1所示)。并确认硬盘的螺丝孔与固定架上的螺丝位置相对应,然后拧上螺丝。

  小提示:有些老硬盘的宽度为5.25英寸(如:昆腾大脚系列),这时就必须安装在机箱的5.25英寸固定架中。如果你想将3.5英寸的硬盘装进5.25英寸的固定架,必须在硬盘两侧安装5.25英寸的支架方可安装。

  第二步:将主板内附赠的ATA-66/100/133数据线的接头的红边一端对应插入主板第一个IDE插槽标记有Pin1的位置中(如图2所示)。也可以将IDE数据线的接头上的一个凸起,将其对应插入第一个IDE插槽的缺口。

  小提示:如何区分硬盘数据线和软驱数据线?
  一般来说,主板都有附赠硬盘数据线和软驱数据线(如图3所示)。不过大家要注意ATA-66/100/133数据线与普通的IDE数据线的宽度是一样的,但是两者的针数不一样哦!ATA-66/100/133数据线为80针,而普通的IDE数据线只有40针。软驱数据线只有34针,而且大家可以看到软驱数据线有一端的扭曲的。我们要根据不同接口类型,为硬盘、光驱和软驱选择不同的数据线。

  第三步:然后再将ATA-66/100/133数据线末端的红边一端对应插入硬盘IDE插槽标记有Pin1的位置中(如图4所示)。

二、安装光驱

  第一步:首先取下机箱的前面板用于安装光驱的挡板,然后将光驱反向从机箱前面板装进机箱的5.25英寸槽位(如图5所示)。确认光驱的前面板与机箱对齐平整,在光驱的每一侧用两个螺丝初步固定,先不要拧紧,这样可以对光驱的位置进行细致的调整,然后再把螺丝拧紧,这主要是考虑到机箱前面板的美观。

  第二步:接下来开始安装数据线,光驱的安装步骤与硬盘相类似,但是数据线只需要用普通的40针IDE数据线就可以了,建议将数据线插入主板的第二个IDE插槽中,这样就不用设置光驱和硬盘的主、从盘跳线了。具体的安装过程这里就不再详细说明了。

  小提示:40针或80针的IDE数据线都有三个插头,其中一个接主板IDE插槽,另两个可以分别连接主、从IDE设备。如果只有一个硬盘和一个光驱的话,建议将它们分别接到主板的两个IDE插槽上,这样可以提高的效率,并可以解决一些似乎莫名其妙的问题。

  第三步:光驱一般还附赠有音频线,将音频线一端按照正确的方向插入光驱后面板的音频线接口中(如图6所示),另一端插入声卡上标记有CD-In的插座上。有些外接声卡或板载声卡还会对应不同品牌的光驱,提供2个以上CD-In插座,这时大家就要根据光驱的品牌对应插入适用的插座中。

  小技巧:防止音频线插错的小技巧
  因为音频线是最容易插错的,为了避免这种情况的发生。大家可以仔细观察这根音频线,就可以在音频线接头的都会有一个箭头标示(一般是在白色那根线的位置),将其与光驱和声卡的音频线接口上标示的“L”相对应插入即可。

三、安装软驱

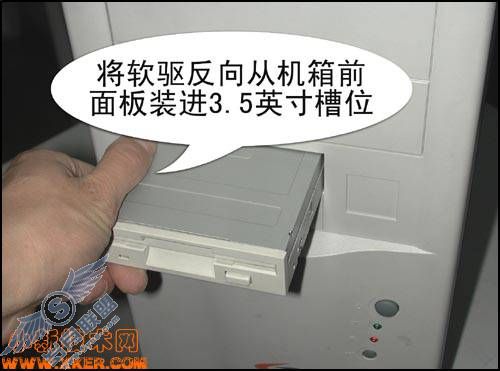

  第一步:首先取下机箱的前面板用于安装软驱的挡板,然后将软驱反向从机箱前面板装进机箱的3.25英寸槽位(如图7所示)。确认软驱与机箱的前面板对齐后,再上紧螺丝。

  第二步:再将34针扁平数据线的扭曲一端插入软驱的34针接口中(如图8所示)。

  第三步:将34针扁平数据线的另一端插入主板的软驱插槽中,数据线红边一端也要对应插入主板软驱插槽与软驱上标记有Pin1的位置中(如图9所示)。

STEP1:首先将需要安装内存对应的内存插槽两侧的塑胶夹脚(通常也称为“保险栓”)往外侧扳动,使内存条能够插入,如图2所示。

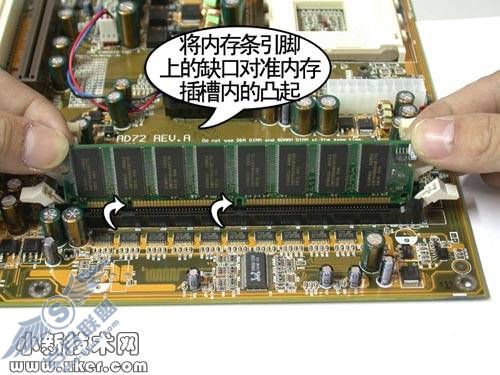

  STEP2:拿起内存条,然后将内存条的引脚上的缺口对准内存插槽内的凸起(如图3所示);或者按照内存条的金手指边上标示的编号1的位置对准内存插槽中标示编号1的位置。

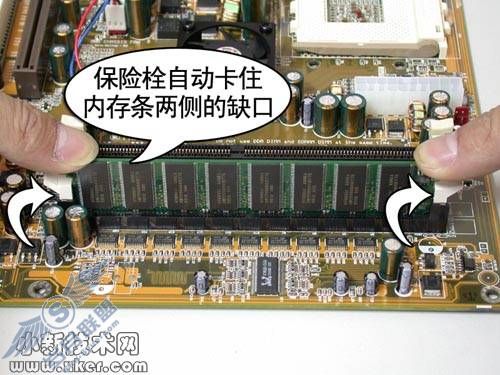

STEP3:最后稍微用点用力,垂直地将内存条插到内存插槽并压紧,直到内存插槽两头的保险栓自动卡住内存条两侧的缺口,如图4所示。

  小提示:在任何一块支持RDRAM的主板上,你都能够看到RIMM内存插槽是成对出现。因为RDRAM内存条是不能够一根单独使用,它必须是成对的出现。RDRAM要求RIMM内存插槽中必须都插满,空余的RIMM内存插槽中必须插上传接板(也称“终结器”),这样才能够形成回路,如图5所示。
