一、绘制球体

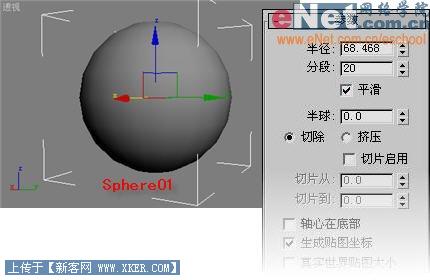

1、启动3dmax9.0，单击“创建”命令面板，点击“几何体”按钮，在下拉列表框中选择“标准基本体”项。单击工具面板上的“球体”按钮，在视图中绘制一球体Sphere01，并适当调整其尺寸，如图1所示。



2、点击“编辑”菜单中的“克隆”命令，在窗口中选择“复制”项，为此绘制球体Sphere02。

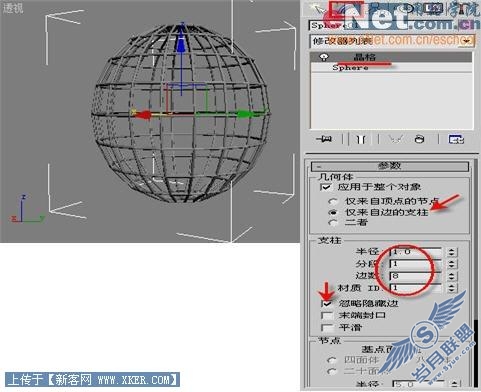

3、选中Sphere01，切换到“修改”命令面板，在“修改器列表”中选择“晶格”项，并调整参数、支柱参数项，如图2所示。



小提示：为了查看效果可以先将Sphere02隐藏。

二、材质配置

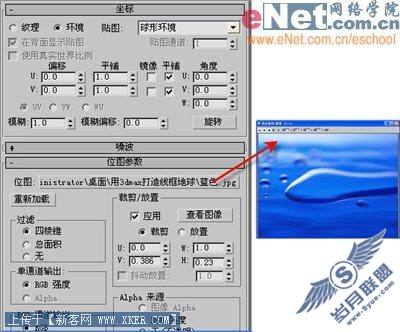

1、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第一个样球，打开“贴图”卷展栏，选中“反射”项，修改其值为50，并点击其后的“none”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“位图”贴图，为其指定一图片，如图3所示。



2、在“Blinn基本参数”卷展栏中，修改反射高光下的高光级别、光泽度、柔化度等值，如图4所示。



3、选择Sphere01，单击“材质编辑器”中的“将材质指定给选定对象”按钮，将当前所编辑的材质赋予它。

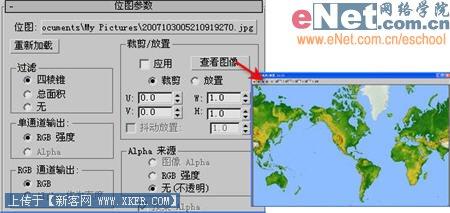

4、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第二个样球，点击“漫反射”旁边的小方框，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“位图”贴图，为其指定一图片，如图5所示。

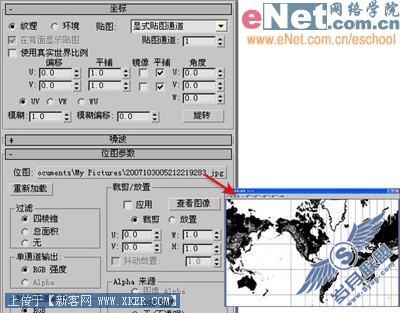

5、在“Blinn基本参数”卷展栏中，点击“不透明度”旁边的小方框，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“位图”贴图，为其指定一图片，如图6所示。

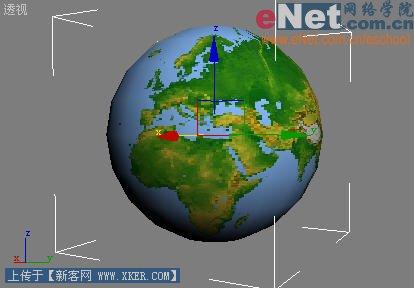

6、选择Sphere02，单击“材质编辑器”中的“将材质指定给选定对象”按钮，将当前所编辑的材质赋予它。效果如图7所示。

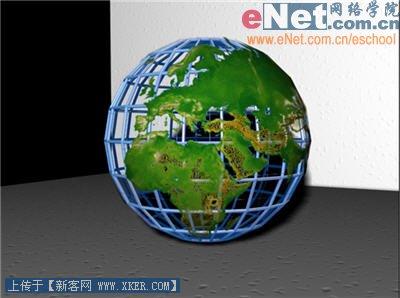

7、为了使得场景更加丰满，可再添加些背景、泛灯光，最终效果如图8所示。
