3dmax造型设计之打造JAY百事可乐

3dmax造型设计之打造JAY百事可乐内容简介：先看一下最终效果： 副标题一、可乐罐绘制 1、启动3dmax9.0，点击创建命令面板中的图形按钮，进入图形命令面板，单击线按钮，在前面视图中绘制一线段line01，通过对顶点的Bezier方式处理将曲线的棱角进行平滑处理， 先看一下最终效果：



一、可乐罐绘制

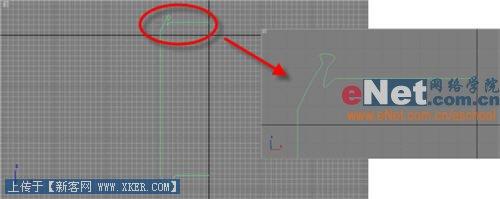

1、启动3dmax9.0，点击“创建”命令面板中的“图形”按钮，进入图形命令面板，单击“线”按钮，在前面视图中绘制一线段line01，通过对顶点的Bezier方式处理将曲线的棱角进行平滑处理，效果如图1所示。

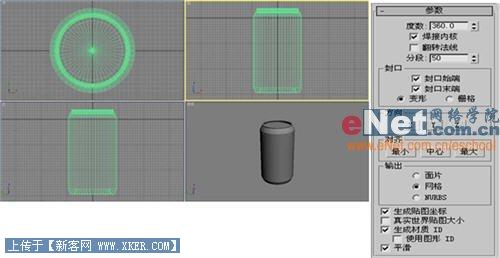

2、选中line01，单击“修改”按钮进入其命令面板，在修改器下拉列表中选择“车削”项，进入其属性面板，修改其参数，单击“对齐”栏下的“最大”按钮，旋转后的图形如图2所示。

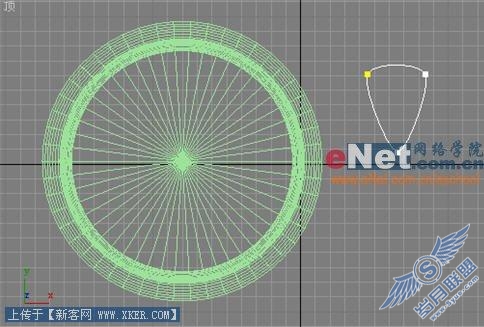

3、在顶部视图中绘制一曲线line02，用光滑方式平滑曲线，效果如图3所示。

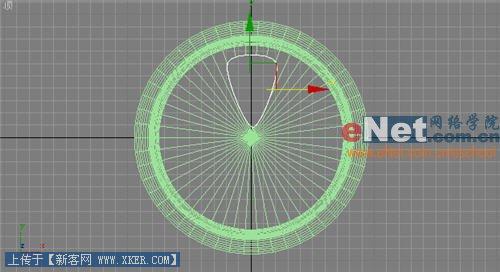

4、将曲线line02移到如图4所示的位置。



5、选择line01，单击“创建”命令面板，点击“几何体”按钮，在其下拉列表中选择“复合对象”项，然后单击“图形合并”按钮，进入其属性面板，展开“拾取操作对象”卷展栏，单击“拾取图形”按钮，然后在视图中选择曲线line02。

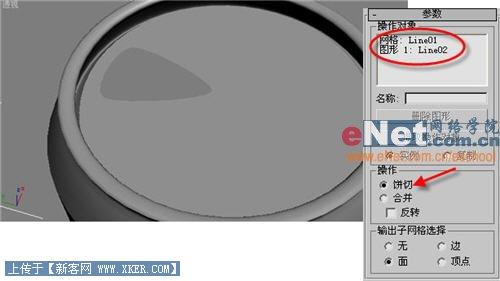

6、在“操作”栏下选择“饼切”单选项，得到易拉罐口效果，如图5所示。



二、材质配置

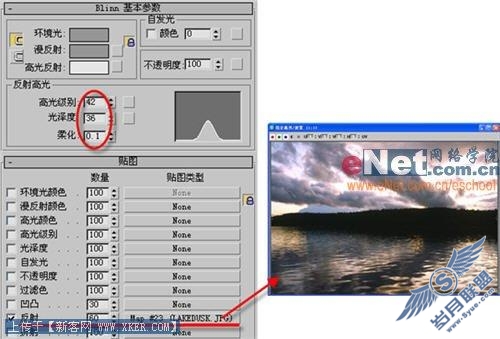

1、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第一个样球，打开“贴图”卷展栏，单击“反射”后的“none”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“位图”贴图，为其指定准备好的图片，如图6所示。

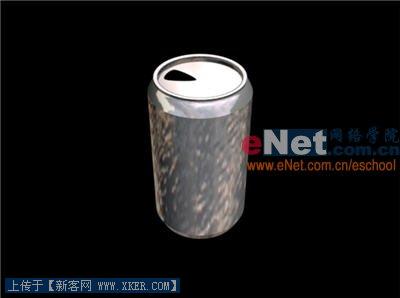

2、单击“材质编辑器”中的“将材质指定给选定对象”按钮，将当前所编辑的材质赋予模型，如图7所示。



3、选择模型，单击“修改”按钮进入命令面板，在修改器列表中选择“编辑网格”项进入其属性面板，在“选择”卷展栏中点击“多边形”按钮，并在前视图中勾选操作面，如图8所示。



4、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第二个样球，点击“漫反射”旁边的小方框按钮，在弹出的“材质/贴图浏览器”中选择“新建”单选框，然后在右边的列表中双击“位图”贴图，选择一百事可乐图片。

5、单击“材质编辑器”中的“将材质指定给选定对象”按钮，将当前所编辑的材质赋予红色面。

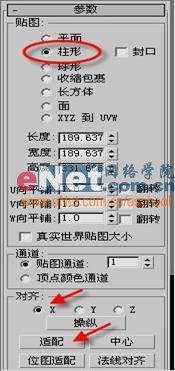

6、选择模型，单击“修改”按钮进入命令面板，在修改器下拉列表中选择“UVW贴图”项进入其属性面板，在参数卷展栏下贴图选择“柱形”单选项，在“对齐”栏下选择“X”单选项，最后点击“对齐”栏下的“适配”按钮。如图9所示。

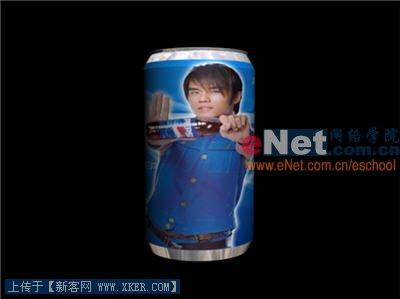

7、单击工具栏上的“快速渲染”按钮，渲染后的效果如图10所示。

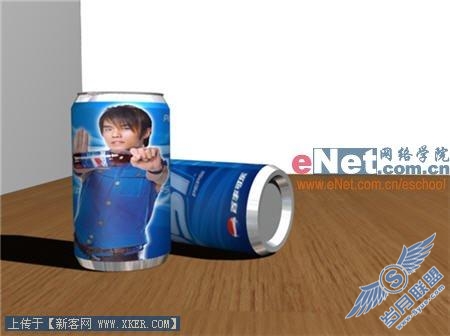

8、为了美观，可以渲染一下场景，增添些背景、平面、泛灯光，最终效果如图11所示。
