（Visual C++）游戏开发笔记之五——游戏画面绘图（二）绘制位图

来源：岁月联盟 编辑：exp 时间：2012-04-07

以游戏文件来说，使用的位图数量相当多，因此都会先将位图存成文件，等到程序需要时再将文件加载到窗口中。将位图从文件加载带绘图窗口中必须经过一下几个步骤。

<1>从文件中加载位图对象

<2>建立一个与窗口DC兼容的内存DC

<3>内存DC只用步骤1中所建立的位图对象

<4>将内存DC的内容粘贴到窗口DC中，完成显像操作。




下面进行这四个步骤的详细说明：




步骤一：加载位图

要从文件加载位图，常常使用LoadImage()函数。

HANDLE LoadImage(

    HINSTANCE hinst,  //包含目标位图的DLL或exe文件的模块句柄

LPCTSTR lpszName,

UINT uType,

int cxDesired,

    int cyDesired,

    UINT fuLoad

);

下面是该函数参数的详细说明。

▲HINSTANCE  来源实体：包含位图所在的实体，若要加载的位图在硬盘或者资源文件中，此项设置为"NULL"。

▲LPCTSTR 名称：要加载的位图所在的路径与文件名或者资源名称

▲UINT 位图类型：加载位图的类型，有下面三种：

★IMAGE_BITMAP: 加载的位图为一般图文件，扩展名为".bmp"

★IMAGE_CUSOR: 加载的位图为光标图标，扩展名为".cur"

★IMAGE_ICON: 加载的位图为图标，扩展名为".ico"

▲int 加载宽度：位图加载的宽度，单位为像素

▲int 加载高度：位图加载的高度，单位为像素

▲UINT 加载方式：设定位图的加载方式，若是从文件中加载位图，则设为"LR_LOADFROMFILE"




步骤二：建立与窗口DC兼容的内存DC

我们调用CreateCompatible()函数来建立内存DC

HDC CreateCompatibleDC（HDC hdc）；  //建立兼容DC

函数中输出的唯一参数就是要与内存DC兼容的目的DC

跟窗口DC一样，内存DC使用后也必须进行释放的操作，释放内存DC所调用的函数为DeleteDC()

DeleteDC(HDC DC名称)；            //释放DC




步骤三：选用位图对象

位图对象是GDI的6种对象之一，内存DC选用位图对象的方法和前面介绍的选用画笔或画刷的方式相同，都是通过调用SelectObject()函数来实现。




步骤四：贴图

把内存DC中的位图复制到显示的DC上，即"贴图"。这个操作使用的函数是BitBlt()，后面我们会经常用到他。这个函数的定义如下

BOOL BitBlt(

   int x,            //  目的DC x坐标

   int y,            //  目的DC y坐标

   int nWidth,       //  贴到目的DC的宽度

   int nHeight,      //  贴到目的DC的高度

   CDC* pSrcDC,   //  来源DC

   int xSrc,         //  来源DC x坐标

   int ySrc,         //  来源DC y坐标

   DWORD dwRop  //  贴图方式();

);







下面我们用一个实例来看看如何从文件中加载位图:



[cpp] view plaincopyprint?
#include "stdafx.h"

#include "stdafx.h"
//全局变量声明
HINSTANCE hInst;
HBITMAP hbmp;
HDC     mdc;

//全局函数的声明
ATOM                MyRegisterClass(HINSTANCE hInstance);
BOOL                InitInstance(HINSTANCE, int);
LRESULT CALLBACK    WndProc(HWND, UINT, WPARAM, LPARAM);
void                MyPaint(HDC hdc);

//****??Winmain函数，程序入口点函数**************************************
int APIENTRY WinMain(HINSTANCE hInstance,
                     HINSTANCE hPrevInstance,
                     LPSTR     lpCmdLine,
                     int       nCmdShow)
{
    MSG msg;

    MyRegisterClass(hInstance);

    if (!InitInstance (hInstance, nCmdShow))
    {
        return FALSE;
    }

    //消息循环
    while (GetMessage(&msg, NULL, 0, 0))
    {
        TranslateMessage(&msg);
        DispatchMessage(&msg);
    }

    return msg.wParam;
}

//****﹚设计一个窗口类，类似填空题，使用窗口结构体*************************
ATOM MyRegisterClass(HINSTANCE hInstance)
{
    WNDCLASSEX wcex;

    wcex.cbSize = sizeof(WNDCLASSEX);
    wcex.style          = CS_HREDRAW | CS_VREDRAW;
    wcex.lpfnWndProc    = (WNDPROC)WndProc;
    wcex.cbClsExtra     = 0;
    wcex.cbWndExtra     = 0;
    wcex.hInstance      = hInstance;
    wcex.hIcon          = NULL;
    wcex.hCursor        = NULL;
    wcex.hCursor        = LoadCursor(NULL, IDC_ARROW);
    wcex.hbrBackground  = (HBRUSH)(COLOR_WINDOW+1);
    wcex.lpszMenuName   = NULL;
    wcex.lpszClassName  = "canvas";
    wcex.hIconSm        = NULL;

    return RegisterClassEx(&wcex);
}

//****初始化函数*************************************
// 1.建立与窗口DC兼容的内存DC
// 2.从文件加载位图并存至内存DC中
BOOL InitInstance(HINSTANCE hInstance, int nCmdShow)
{
    HWND hWnd;
    HDC hdc;

    hInst = hInstance;

    hWnd = CreateWindow("canvas", "绘图窗口" , WS_OVERLAPPEDWINDOW,
        CW_USEDEFAULT, 0, CW_USEDEFAULT, 0, NULL, NULL, hInstance, NULL);

    if (!hWnd)
    {
        return FALSE;
    }

    MoveWindow(hWnd,10,10,800,600,true);
    ShowWindow(hWnd, nCmdShow);
    UpdateWindow(hWnd);

    hdc = GetDC(hWnd);
    mdc = CreateCompatibleDC(hdc);

    hbmp = (HBITMAP)LoadImage(NULL,"bg.bmp",IMAGE_BITMAP,800,600,LR_LOADFROMFILE);
    SelectObject(mdc,hbmp);

    MyPaint(hdc);
    ReleaseDC(hWnd,hdc);

    return TRUE;
}

//****自定义绘图函数*********************************
void MyPaint(HDC hdc)
{
    BitBlt(hdc,0,0,800,600,mdc,0,0,SRCCOPY);    //采用BitBlt函数贴图
}

//****消息处理函数**********************************
LRESULT CALLBACK WndProc(HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam)
{
    PAINTSTRUCT ps;
    HDC hdc;

    switch (message)
    {
        case WM_PAINT:                      //窗口重绘消息
            hdc = BeginPaint(hWnd, &ps);
            MyPaint(hdc);
            EndPaint(hWnd, &ps);
            break;
        case WM_DESTROY:                    //窗口结束消息
            DeleteDC(mdc);
            DeleteObject(hbmp);
            PostQuitMessage(0);
            break;
        default:                            //其他消息
            return DefWindowProc(hWnd, message, wParam, lParam);
   }
   return 0;
}
#include "stdafx.h"

#include "stdafx.h"
//全局变量声明
HINSTANCE hInst;
HBITMAP hbmp;
HDC  mdc;

//全局函数的声明
ATOM    MyRegisterClass(HINSTANCE hInstance);
BOOL    InitInstance(HINSTANCE, int);
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM);
void    MyPaint(HDC hdc);

//****??Winmain函数，程序入口点函数**************************************
int APIENTRY WinMain(HINSTANCE hInstance,
                     HINSTANCE hPrevInstance,
                     LPSTR     lpCmdLine,
                     int       nCmdShow)
{
 MSG msg;

 MyRegisterClass(hInstance);

 if (!InitInstance (hInstance, nCmdShow))
 {
  return FALSE;
 }

 //消息循环
 while (GetMessage(&msg, NULL, 0, 0))
 {
  TranslateMessage(&msg);
  DispatchMessage(&msg);
 }

 return msg.wParam;
}

//****﹚设计一个窗口类，类似填空题，使用窗口结构体*************************
ATOM MyRegisterClass(HINSTANCE hInstance)
{
 WNDCLASSEX wcex;

 wcex.cbSize = sizeof(WNDCLASSEX);
 wcex.style   = CS_HREDRAW | CS_VREDRAW;
 wcex.lpfnWndProc = (WNDPROC)WndProc;
 wcex.cbClsExtra  = 0;
 wcex.cbWndExtra  = 0;
 wcex.hInstance  = hInstance;
 wcex.hIcon   = NULL;
 wcex.hCursor  = NULL;
 wcex.hCursor  = LoadCursor(NULL, IDC_ARROW);
 wcex.hbrBackground = (HBRUSH)(COLOR_WINDOW+1);
 wcex.lpszMenuName = NULL;
 wcex.lpszClassName = "canvas";
 wcex.hIconSm  = NULL;

 return RegisterClassEx(&wcex);
}

//****初始化函数*************************************
// 1.建立与窗口DC兼容的内存DC
// 2.从文件加载位图并存至内存DC中
BOOL InitInstance(HINSTANCE hInstance, int nCmdShow)
{
 HWND hWnd;
 HDC hdc;

 hInst = hInstance;

 hWnd = CreateWindow("canvas", "绘图窗口" , WS_OVERLAPPEDWINDOW,
  CW_USEDEFAULT, 0, CW_USEDEFAULT, 0, NULL, NULL, hInstance, NULL);

 if (!hWnd)
 {
  return FALSE;
 }

 MoveWindow(hWnd,10,10,800,600,true);
 ShowWindow(hWnd, nCmdShow);
 UpdateWindow(hWnd);

 hdc = GetDC(hWnd);
 mdc = CreateCompatibleDC(hdc);

 hbmp = (HBITMAP)LoadImage(NULL,"bg.bmp",IMAGE_BITMAP,800,600,LR_LOADFROMFILE);
 SelectObject(mdc,hbmp);

 MyPaint(hdc);
 ReleaseDC(hWnd,hdc);

 return TRUE;
}

//****自定义绘图函数*********************************
void MyPaint(HDC hdc)
{
 BitBlt(hdc,0,0,800,600,mdc,0,0,SRCCOPY); //采用BitBlt函数贴图
}

//****消息处理函数**********************************
LRESULT CALLBACK WndProc(HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam)
{
 PAINTSTRUCT ps;
 HDC hdc;

 switch (message)
 {
  case WM_PAINT:      //窗口重绘消息
   hdc = BeginPaint(hWnd, &ps);
   MyPaint(hdc);
   EndPaint(hWnd, &ps);
   break;
  case WM_DESTROY:     //窗口结束消息
   DeleteDC(mdc);
   DeleteObject(hbmp);
   PostQuitMessage(0);
   break;
  default:       //其他消息
   return DefWindowProc(hWnd, message, wParam, lParam);
   }
   return 0;
}

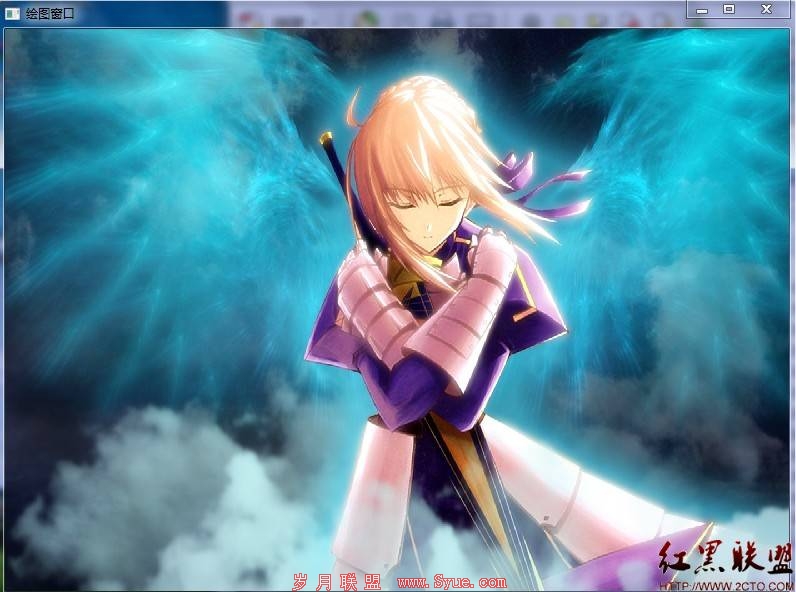

将bg.bmp图片放到该工程根目录下，然后进行编译并运行，就可以得到如下窗口：

  /




笔记五到这里就结束了。


本节源代码请点击这里下载：【Visual C++】Code_Note_5http://download.csdn.net/detail/zhmxy555/4175200


请大家继续关注【Visual C++】游戏开发笔记系列。

非常希望能与大家一起交流，共同学习和进步。

最后，谢谢大家一直的支持~~~



The end
