一个透明位图类的例子

来源：岁月联盟编辑：zhu 时间：2009-03-12

　　本文示例源代码或素材下载

　　编写一个简单的透明位图类，有时候可以为程序润色不少，下面是我写的一个程序的UI，个人觉得蛮有意思的。

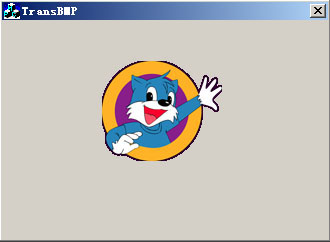

　　图一外观

　　这个类可以插入到任何一个程序当中，它提供一个统一的接口，接口函数接收图象的资源索引号、长、宽3个参数。当然，你也可以加上一个父窗口的指针参数，用来决定该类对象Create行为，便于指定该图象代表的窗口应该依附在哪个父窗口之上。

　　编写这个类需要熟悉对CRgn类的运用。如成员函数CombineRgn和SetWindowRgn，具体信息请查阅msdn。

　　那么好，下面我们来一步步创建这个类。

　　一、首先要准备一幅用来展示在UI上的图象，自己定义一种透明色，用该色来填充透明部分，这里要注意的是，透明色应该是该图象中颜色最少的色，还要注意的是透明和非透明的交界处一定要求清晰，不能存在过渡色。这里我使用的是RGB(255, 0,255)。如下：

　　图二透明位图

　　二、使用MFC AppWizard创建一个对话框程序，在资源选项卡中把上一步的图象添加进来，创建一个新的窗口类CMyWnd，派生自generic CWnd。

　　为该类添加3个私有成员：

private: 　　CRect m_rtWnd; 　　CBitmap m_bitmap; 　　BITMAP m_bmp;为该类添加WM_CREATE和WM_ERASEBKGND2个消息处理函数：int CMyWnd::OnCreate(LPCREATESTRUCT lpCreateStruct) { 　　if (CWnd::OnCreate(lpCreateStruct) == -1) 　　　　return -1; 　　　　// TODO: Add your specialized creation code here 　　COLORREF crl; 　　GetWindowRect(&m_rtWnd); 　　CRgn wndRgn, rgnTemp; 　　CDC* pDC = GetWindowDC(); 　　CDC dcCompatible; 　　dcCompatible.CreateCompatibleDC(pDC); 　　CBitmap* pOldBitmap = dcCompatible.SelectObject(&m_bitmap); 　　　　wndRgn.CreateRectRgn(0,0,m_rtWnd.Width(),m_rtWnd.Height()); 　　for(int x=0; x<m_rtWnd.Width(); x ) 　　{ 　　　　for(int y=0; y<m_rtWnd.Height(); y ) 　　　　{ 　　　　　　crl = dcCompatible.GetPixel(x, y); 　　　　　　if(crl == TRANSCOLOR) 　　　　　　{ 　　　　　　　　rgnTemp.CreateRectRgn(x, y, x 1, y 1); 　　　　　　　　//裁减掉透明色区域　　　　　　　　wndRgn.CombineRgn(&wndRgn,&rgnTemp, RGN_XOR); 　　　　　　　　rgnTemp.DeleteObject(); 　　　　　　} 　　　　} 　　} 　　//设置最终的窗口范围　　SetWindowRgn((HRGN)wndRgn,TRUE); 　　　　dcCompatible.SelectObject(pOldBitmap); 　　ReleaseDC(pDC); 　　ReleaseDC(&dcCompatible); 　　return 0; } BOOL CMyWnd::OnEraseBkgnd(CDC* pDC) { 　　// TODO: Add your message handler code here and/or call default 　　CDC dcCompatible; 　　dcCompatible.CreateCompatibleDC(pDC); 　　CBitmap* pOldBitmap = dcCompatible.SelectObject(&m_bitmap); 　　pDC->StretchBlt(0, 0, m_bmp.bmWidth, m_bmp.bmHeight, 　　　　　　　　　　&dcCompatible, 0, 0, m_bmp.bmWidth, 　　　　　　　　　　m_bmp.bmHeight, SRCCOPY); 　　dcCompatible.SelectObject(pOldBitmap); 　　ReleaseDC(&dcCompatible); 　　return TRUE; }

　　为该类添加一个供外部调用的函数SetPic：void CMyWnd::SetPic(UINT nIDPic, int nLeft, int nTop) { 　　if(NULL != m_bitmap.m_hObject) 　　{ 　　　　m_bitmap.DeleteObject(); 　　} 　　m_bitmap.LoadBitmap(nIDPic); 　　m_bitmap.GetBitmap(&m_bmp); 　　int nRight = m_bmp.bmWidth nLeft; 　　int nBottom = m_bmp.bmHeight nTop; 　　Create(NULL, NULL, WS_CHILD, CRect(nLeft, nTop, nRight,　　nBottom), 　　　　　　AfxGetApp()->m_pMainWnd, nIDPic); 　　ShowWindow(SW_SHOWNORMAL); }

　　最后别忘了在MyWnd.cpp文件的前面加上：

#define TRANSCOLOR RGB(255,0,255)

　　这是定义的用作透明色的紫色，这样，透明位图类就写完了。

　　现在在对话框XXXDlg.h头文件中加上一个CmyWnd m_wnd，用来做裁减图象的承载窗口对象，并在BOOL CTransBMPDlg::OnInitDialog()函数中加上一条代码：

m_wnd.SetPic(IDB_BITMAP1, 10, 10);

　　这样就大功告成啦，还简单吧^_^。
