（Visual C++）游戏开发笔记之六——游戏画面绘图（三）透明特效的制作方法

从这节开始我们来讲解制作一般2D游戏画面经常要使用到的绘图特效。

笔记六我们主要介绍“透明”特效的制作方法。

透明效果

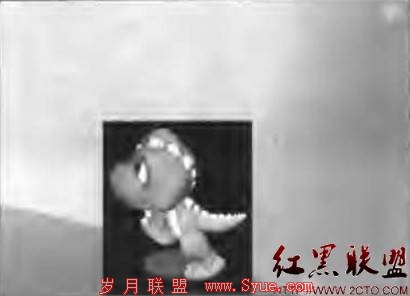

由于所有的图文件都是以矩形来储存的，我们也许会需要把一张怪兽图片贴到窗口的背景图上，而这种情况下如果直接进行贴图，结果如下图:

这似乎不是我们想要的结果。

为了得到透明效果，我们需要运用到BitBlt()贴图函数以及其参数Raster的值来将图片中不必要的部分去掉（又称去背），使得图中的主题可以与背景完美融合。

制作透明效果有很多种方法，但是基本上都是利用贴图时不同的Raster运算，通过转换而产生相同的透明效果。在这里先来介绍一种透明运算的方法。

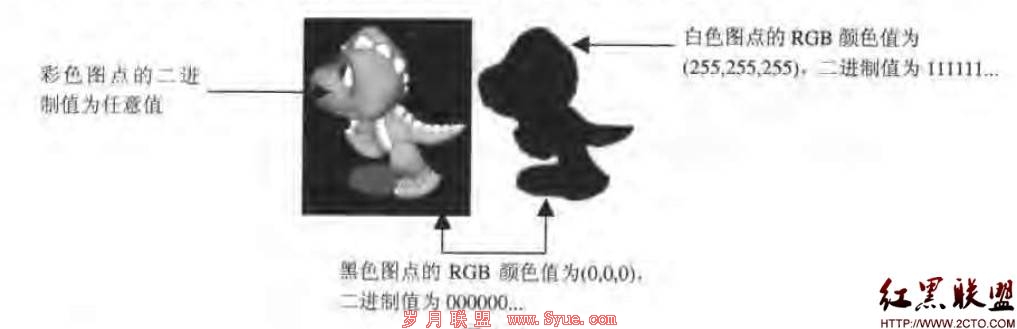

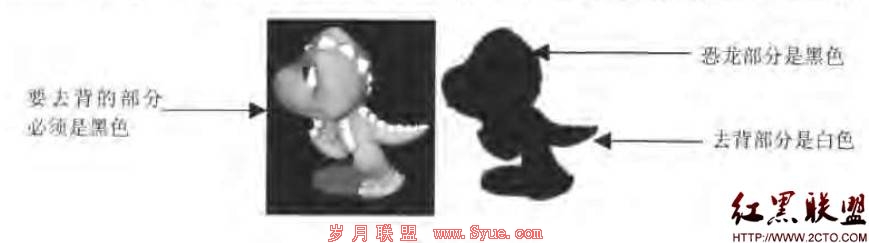

我们以图中的恐龙为例子，首先准备一张位图，如下图。

图中的左边的图是要去背并贴到背景上的前景图。右边的黑白图称为“屏蔽图”，在透明的过程中会用到它。要把去背的位图与屏蔽图合并成同一张图，透明的时候再按照需要来进行裁切。可以把它分成两张图，但是这样程序必须运行两次图文件加载的操作。

有了屏蔽图就可以利用贴图函数来产生透明效果了，所需的贴图步骤如下：

<1>将屏蔽图与背景图做"AND"运算，Raster值为SRCAND,贴到目的地DC中。

<2>将前景图与背景图做"OR"运算，Raster值为SRCPAINT,贴到目的地DC中。

为什么经过上面两个操作就能产生透明的效果呢？看下图就理解了：

下面具体说明上面两个步骤所产生的图点色彩的变化。

1.屏蔽图与背景图做"AND"运算

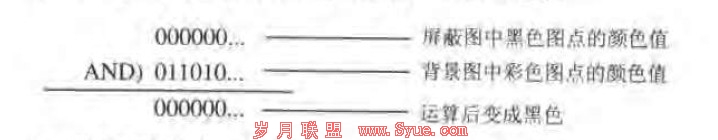

<1>屏蔽图中的黑色部分与背景图做"AND"运算：

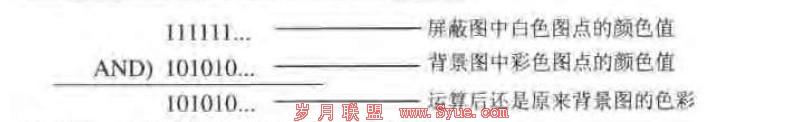

<2>屏蔽图中的白色部分与背景图做"AND"运算：

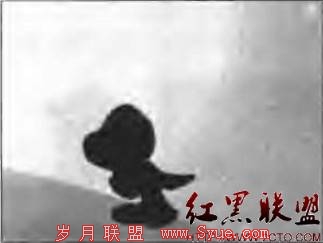

进过这一运算所产生的结果如下图



2.前景图与背景图做"OR"运算

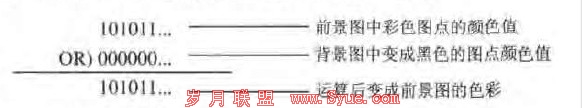

<1>前景图中的彩色部分与图第一步得到的“黑色恐龙”图做"OR"运算：

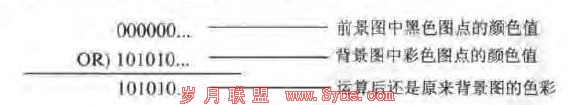

<2>前景图中的黑色部分与第一步得到的“黑色恐龙”图做"OR"运算：

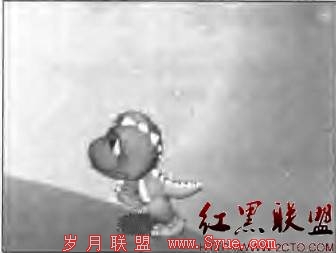

经过这一运算后所显示的画面就是所需的透明图了，如下图所示：



下面我们来看看实现上述透明贴图效果的源代码




[cpp]
#include "stdafx.h"
//全局变量声明
HINSTANCE hInst;
HBITMAP bg,dra;        //声明两个位图对象，分别存储背景图与前景恐龙图
HDC  mdc;       //声明一个内存DC"mdc"，用来暂存位图
//全局函数声明
ATOM     MyRegisterClass(HINSTANCE hInstance);
BOOL     InitInstance(HINSTANCE, int);
LRESULT CALLBACK    WndProc(HWND, UINT, WPARAM, LPARAM);
void     MyPaint(HDC hdc);
////****Winmain函数，程序入口点函数**************************************
int APIENTRY WinMain(HINSTANCE hInstance,
                     HINSTANCE hPrevInstance,
                     LPSTR     lpCmdLine,
                     int       nCmdShow)
{
MSG msg;
MyRegisterClass(hInstance);
if (!InitInstance (hInstance, nCmdShow))
{
return FALSE;
}
//消息循环
while (GetMessage(&msg, NULL, 0, 0))
{
TranslateMessage(&msg);
DispatchMessage(&msg);
}
return msg.wParam;
}
//****设计一个窗口类，类似填空题，使用窗口结构体*************************
ATOM MyRegisterClass(HINSTANCE hInstance)
{
WNDCLASSEX wcex;
wcex.cbSize = sizeof(WNDCLASSEX);
wcex.style   = CS_HREDRAW | CS_VREDRAW;
wcex.lpfnWndProc    = (WNDPROC)WndProc;
wcex.cbClsExtra  = 0;
wcex.cbWndExtra  = 0;
wcex.hInstance   = hInstance;
wcex.hIcon   = NULL;
wcex.hCursor     = NULL;
wcex.hCursor     = LoadCursor(NULL, IDC_ARROW);
wcex.hbrBackground  = (HBRUSH)(COLOR_WINDOW+1);
wcex.lpszMenuName   = NULL;
wcex.lpszClassName  = "canvas";
wcex.hIconSm     = NULL;
return RegisterClassEx(&wcex);
}
//****初始化函数*************************************
// 1.建立与窗口DC兼容的内存DC
// 2.从文件加载背景图与恐龙图
BOOL InitInstance(HINSTANCE hInstance, int nCmdShow)
{
HWND hWnd;
HDC hdc;
hInst = hInstance;
hWnd = CreateWindow("canvas", "绘图窗口" , WS_OVERLAPPEDWINDOW,
CW_USEDEFAULT, 0, CW_USEDEFAULT, 0, NULL, NULL, hInstance, NULL);
if (!hWnd)
{
return FALSE;
}
MoveWindow(hWnd,10,10,600,450,true);
ShowWindow(hWnd, nCmdShow);
UpdateWindow(hWnd);
hdc = GetDC(hWnd);                     //获得窗口DC
mdc = CreateCompatibleDC(hdc);           //创建与窗口兼容的内存DC(mdc)
bg = (HBITMAP)LoadImage(NULL,"bg.bmp",IMAGE_BITMAP,600,450,LR_LOADFROMFILE);
//J加载背景图到bg中
dra = (HBITMAP)LoadImage(NULL,"dra.bmp",IMAGE_BITMAP,170,99,LR_LOADFROMFILE);
//加载恐龙图到dra中
MyPaint(hdc);
ReleaseDC(hWnd,hdc);
return TRUE;
}
//****自定义绘图函数*********************************
//透明贴图
void MyPaint(HDC hdc)
{
SelectObject(mdc,bg);
BitBlt(hdc,0,0,600,450,mdc,0,0,SRCCOPY);    //先将背景图贴到显示窗口中
SelectObject(mdc,dra);                      //选用恐龙图到"mdc"中
BitBlt(hdc,280,320,85,99,mdc,85,0,SRCAND);//进行制作贴图的第一步骤，即将屏蔽图与背景图做"AND"运算，屏蔽图在整张恐龙图中，最左上角起始位置点得坐标为（85,0），BitBlt()函数中最后一个Raster参数值设置为SRCAND。
BitBlt(hdc,280,320,85,99,mdc,0,0,SRCPAINT);//进行制作透明贴图的第二步骤，即将前景图与背景图做"OR"运算，前景图在整张恐龙图中，最左上角起始位置的坐标为(0,0),BitBlt()函数最后一个参数值设置为SRCPAINT。
}
//****消息处理函数**********************************
LRESULT CALLBACK WndProc(HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam)
{
PAINTSTRUCT ps;
HDC hdc;
switch (message)
{
case WM_PAINT:   //窗口重绘消息
hdc = BeginPaint(hWnd, &ps);
MyPaint(hdc);
EndPaint(hWnd, &ps);
break;
case WM_DESTROY:     //窗口结束消息
DeleteDC(mdc);
DeleteObject(bg);
DeleteObject(dra);
PostQuitMessage(0);
break;
default:     //其他消息
return DefWindowProc(hWnd, message, wParam, lParam);
   }
   return 0;
}
#include "stdafx.h"
//全局变量声明
HINSTANCE hInst;
HBITMAP bg,dra;        //声明两个位图对象，分别存储背景图与前景恐龙图
HDC  mdc;       //声明一个内存DC"mdc"，用来暂存位图
//全局函数声明
ATOM  MyRegisterClass(HINSTANCE hInstance);
BOOL  InitInstance(HINSTANCE, int);
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM);
void  MyPaint(HDC hdc);
////****Winmain函数，程序入口点函数**************************************
int APIENTRY WinMain(HINSTANCE hInstance,
                     HINSTANCE hPrevInstance,
                     LPSTR     lpCmdLine,
                     int       nCmdShow)
{
MSG msg;
MyRegisterClass(hInstance);
if (!InitInstance (hInstance, nCmdShow))
{
return FALSE;
}
//消息循环
while (GetMessage(&msg, NULL, 0, 0))
{
TranslateMessage(&msg);
DispatchMessage(&msg);
}
return msg.wParam;
}
//****设计一个窗口类，类似填空题，使用窗口结构体*************************
ATOM MyRegisterClass(HINSTANCE hInstance)
{
WNDCLASSEX wcex;
wcex.cbSize = sizeof(WNDCLASSEX);
wcex.style  = CS_HREDRAW | CS_VREDRAW;
wcex.lpfnWndProc = (WNDPROC)WndProc;
wcex.cbClsExtra  = 0;
wcex.cbWndExtra  = 0;
wcex.hInstance  = hInstance;
wcex.hIcon  = NULL;
wcex.hCursor  = NULL;
wcex.hCursor  = LoadCursor(NULL, IDC_ARROW);
wcex.hbrBackground = (HBRUSH)(COLOR_WINDOW+1);
wcex.lpszMenuName = NULL;
wcex.lpszClassName = "canvas";
wcex.hIconSm  = NULL;
return RegisterClassEx(&wcex);
}
//****初始化函数*************************************
// 1.建立与窗口DC兼容的内存DC
// 2.从文件加载背景图与恐龙图
BOOL InitInstance(HINSTANCE hInstance, int nCmdShow)
{
HWND hWnd;
HDC hdc;
hInst = hInstance;
hWnd = CreateWindow("canvas", "绘图窗口" , WS_OVERLAPPEDWINDOW,
CW_USEDEFAULT, 0, CW_USEDEFAULT, 0, NULL, NULL, hInstance, NULL);
if (!hWnd)
{
return FALSE;
}
MoveWindow(hWnd,10,10,600,450,true);
ShowWindow(hWnd, nCmdShow);
UpdateWindow(hWnd);
hdc = GetDC(hWnd);                     //获得窗口DC
mdc = CreateCompatibleDC(hdc);           //创建与窗口兼容的内存DC(mdc)
bg = (HBITMAP)LoadImage(NULL,"bg.bmp",IMAGE_BITMAP,600,450,LR_LOADFROMFILE);
//J加载背景图到bg中
dra = (HBITMAP)LoadImage(NULL,"dra.bmp",IMAGE_BITMAP,170,99,LR_LOADFROMFILE);
//加载恐龙图到dra中
MyPaint(hdc);
ReleaseDC(hWnd,hdc);
return TRUE;
}
//****自定义绘图函数*********************************
//透明贴图
void MyPaint(HDC hdc)
{
SelectObject(mdc,bg);
BitBlt(hdc,0,0,600,450,mdc,0,0,SRCCOPY);    //先将背景图贴到显示窗口中
SelectObject(mdc,dra);                      //选用恐龙图到"mdc"中
BitBlt(hdc,280,320,85,99,mdc,85,0,SRCAND);//进行制作贴图的第一步骤，即将屏蔽图与背景图做"AND"运算，屏蔽图在整张恐龙图中，最左上角起始位置点得坐标为（85,0），BitBlt()函数中最后一个Raster参数值设置为SRCAND。
BitBlt(hdc,280,320,85,99,mdc,0,0,SRCPAINT);//进行制作透明贴图的第二步骤，即将前景图与背景图做"OR"运算，前景图在整张恐龙图中，最左上角起始位置的坐标为(0,0),BitBlt()函数最后一个参数值设置为SRCPAINT。
}
//****消息处理函数**********************************
LRESULT CALLBACK WndProc(HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam)
{
PAINTSTRUCT ps;
HDC hdc;
switch (message)
{
case WM_PAINT:  //窗口重绘消息
hdc = BeginPaint(hWnd, &ps);
MyPaint(hdc);
EndPaint(hWnd, &ps);
break;
case WM_DESTROY:  //窗口结束消息
DeleteDC(mdc);
DeleteObject(bg);
DeleteObject(dra);
PostQuitMessage(0);
break;
default:  //其他消息
return DefWindowProc(hWnd, message, wParam, lParam);
   }
   return 0;
}

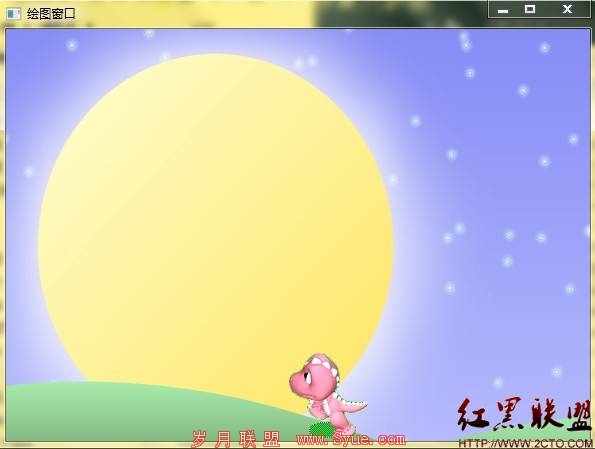

最后程序的运行结果为：

通过BitBlt()贴图函数及Raster运算值的设定，很简单地就做出了想要的透明效果，这种方法在设计2D游戏的一些画面内容时使用相当频繁。

最后我说明一个非常关键的问题（多谢yao050421103 的提醒），而这点由恰恰依赖于美工设计师们。我们在准备位图资源的时候，前景图部分绝对不能包含背景图的颜色，否则，就不会得到我们预期的结果。

还要指出的一个地方是，前景图的需要还原为背景色的部分一定要为黑色（多谢infoworld的指出）。

笔记六到这里就结束了。

本节源代码请点击这里下载：【Visual C++】Code_Note_6http://download.csdn.net/detail/zhmxy555/4175236

请大家继续关注【Visual C++】游戏开发笔记系列。
