Flash CS4 3D工具制作滚动的立方体照片模型内容简介:Flash CS4 在工具菜单中添加了 3d工具 ,还针对mc添加了一个动画编辑器。下面我们利用Flash CS4的3d工具制作一个照片的立方体模型。 Flash CS4没有3dmax等3d软件强大的建模工具,但是提供了一个z轴的概念

Flash CS4在工具菜单中添加了 Flash CS4 3D工具打造旋转照片立方体模型_天极设计在线整理3d工具,还针对mc添加了一个动画编辑器。下面我们利用Flash CS4的3d工具制作一个照片的立方体模型。

Flash CS4没有3dmax等3d软件强大的建模工具,但是提供了一个z轴的概念,开发环境从原来的2维环境拓展到一个有限的3维环境。之所以说“有限”是因为虽然有z轴但是所有的结构还是建立在图层这个基础之上的,那么就存在上下层的关系,而图层本身是基于2维。这里就遇到一个问题,当一个3d模型转动的时候他原有的上下层关系发生变化,而cs4并没有建模工具。所谓的模型也是用几个面拼凑出来的,这样的话逻辑关系就出现了问题,原本应该是在下的面却依然显示在最上一层(图层原因)。

我们用先6张同样尺寸的图片来构建一个正方体。

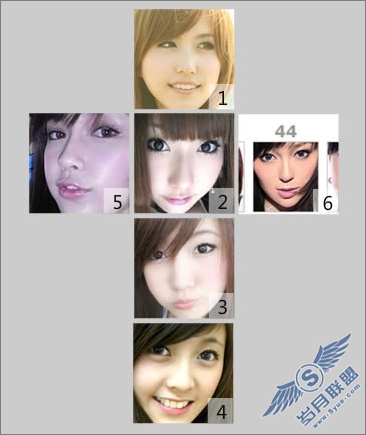

首先从外部导入6张图片到Flash中,分辨率为100dpi:

Flash CS4 3D工具打造旋转照片立方体模型_天极设计在线整理图1

将这6张图片放入一个mc当中命名为“box”。每一张图片都是这个“box” 立方体的一个面,将每张图片单独创建成一个mc,然后分别进行其坐标设置(x,y,z)轴:

将图片1的设置成(0,0,0),图片2为(0,0,100)如图:

Flash CS4 3D工具打造旋转照片立方体模型_天极设计在线整理图2

图片3利用3d旋转工具Flash CS4 3D工具打造旋转照片立方体模型_天极设计在线整理将其Y轴旋转90度设置成(0,0,0),如图:

Flash CS4 3D工具打造旋转照片立方体模型_天极设计在线整理图3

同样图片4利用3d旋转工具Flash CS4 3D工具打造旋转照片立方体模型_天极设计在线整理将其Y轴旋转90度设置为(100,0,0):

Flash CS4 3D工具打造旋转照片立方体模型_天极设计在线整理图4

图片5利用3d旋转工具Flash CS4 3D工具打造旋转照片立方体模型_天极设计在线整理将其X轴旋转90度成(0,0,0),图片6利用3d旋转工具将其X轴旋转90度成(0,100,0),如图:

Flash CS4 3D工具打造旋转照片立方体模型_天极设计在线整理图5

这样一个简单的立方体模型就算做好了。

将“box”这个mc拖入主场景时间轴中第一帧在时间轴的第50帧插入帧并且创建补件动画,点选最后一帧也就是50帧在动画编辑器里面调整对应的属性就可以得到想要的效果,这里调整Y轴的旋转角度为360度即旋转一周得到本文开头演示的动画3d-box。
