用Coreldraw制作室内装修彩色平面图

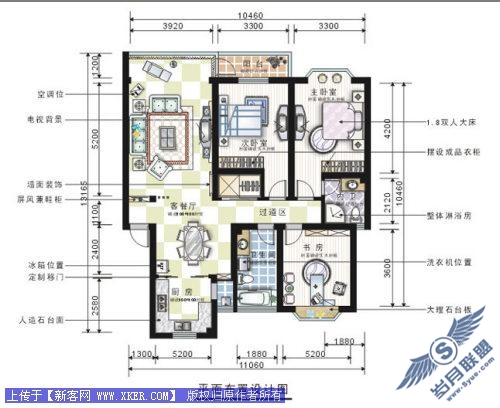

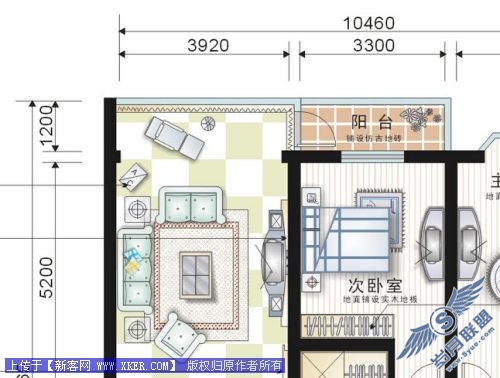

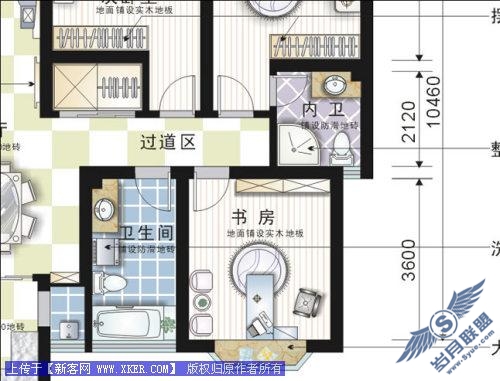

用Coreldraw制作室内装修彩色平面图内容简介：本文中我们用 Coreldraw 软件参照 已有的 CAD室内设计结构图，绘制一张 室内装修彩色平面图。

首先看一下CAD的平面布局图。 1、打开Coreldraw软件，在绘图窗口处双击，则弹出选项窗口，设置全局比例，平面图是1  本文中我们用Coreldraw软件参照已有的CAD室内设计结构图，绘制一张室内装修彩色平面图。

首先看一下CAD的平面布局图。

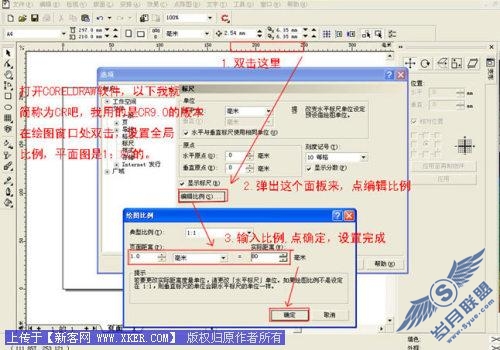

　　1、打开Coreldraw软件，在绘图窗口处双击，则弹出选项窗口，设置全局比例，平面图是1：80。如图。

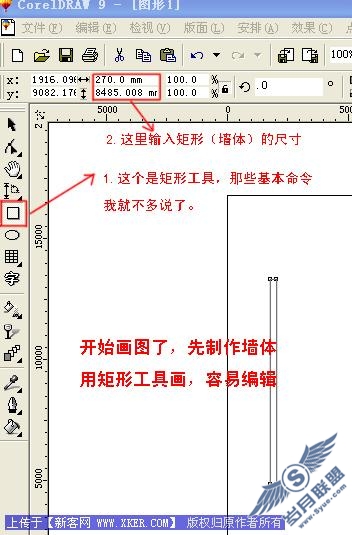

　　2、用矩形工具画一个如图所示的形状。注意在画图过程中的视图放缩快接键是：放大F2；缩小F3；全屏F4；最大显示F9。

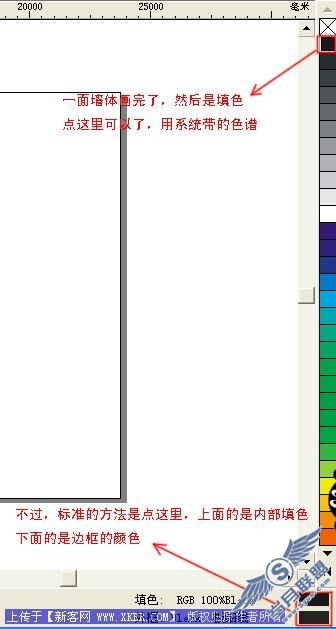

　　 3、一面墙体画完后，然后给其填充颜色，点击图中方框所指示的，用系统带的色谱。不过标准的方法是点图中下方所指示的矩形框，上面的是内部填色，下面的是边框的颜色。

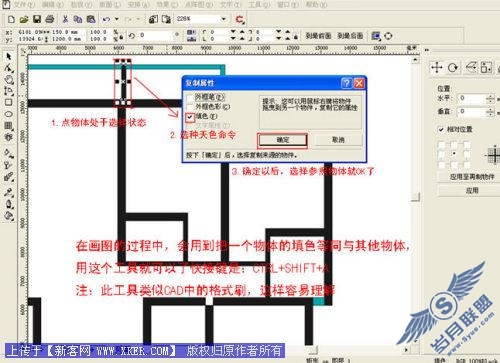

　4、在画图的过程中，会用到把一个物体的填色等同与其他物体，用这个工具就可以了（ctrl+shift+a）。

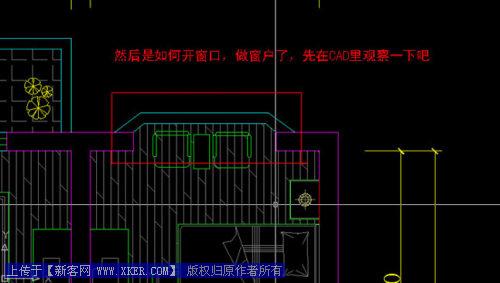

　　5、现在开始制作窗户。

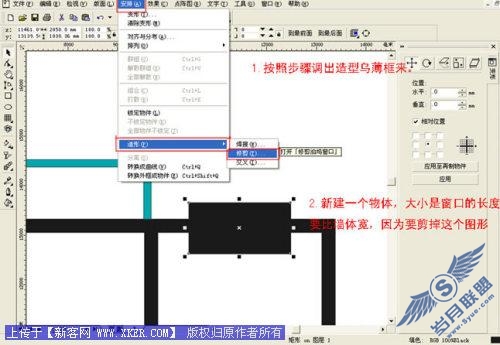

6、调出方框，新建一个物体作为窗口。

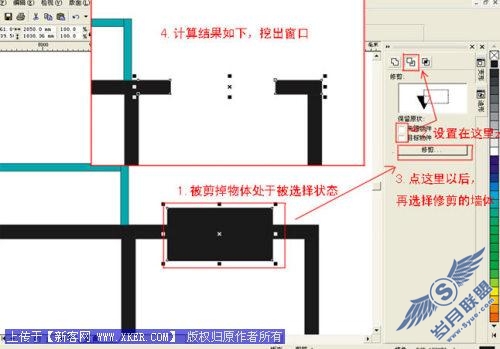

　　7、将要剪掉的物体选择起来，然后如图2指示的设置，点击修剪，得到结果如图4所示。

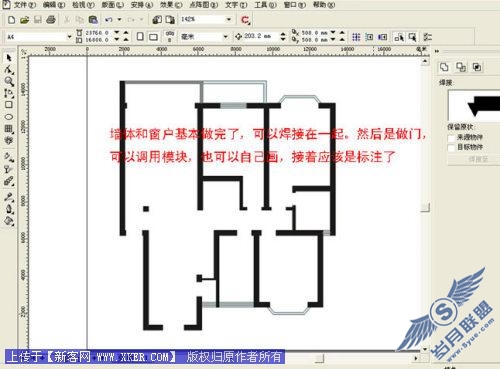

　　8、墙体和窗户基本完成之后，可以将他们焊接在一起。接下来是制作门，这个可以调用模块，也可以自己画，然后进行标注。

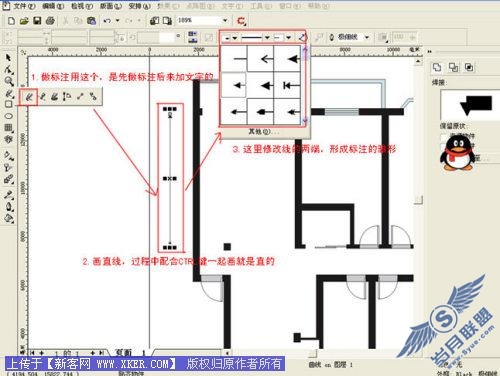

　　9、选择标注工具，方框1所示的就是用来做标注的工具，首先是做标注然后进行文字说明。制作标注：画一直线，这个可以结合ctrl键来画，然后修改直线的两面三刀端，形成标注的雏形。

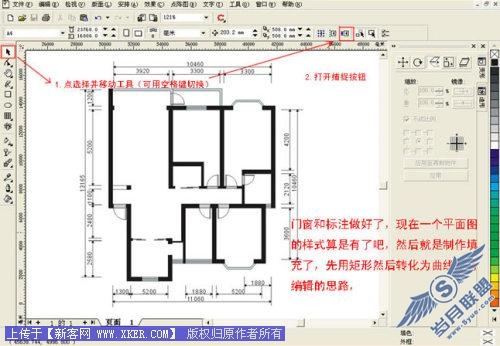

10、门窗和标注完成后，就开始制作填充，先用矩形工具选择，然后转化为曲线进行编辑。

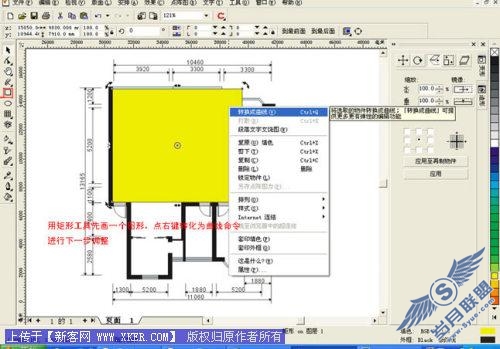

　　11、用矩形工具先画一个图形，点击右键转化为曲线命令，进行下一步的调整。

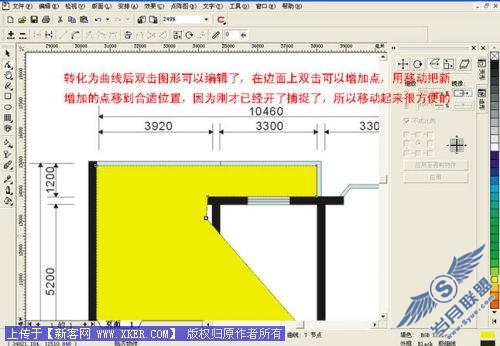

　　12、转化曲线后双击图形就可以编辑了，在边上双击可以增加点，用移动工具把新增加的点移到合适的位置，因为刚才已经开了捕捉，所以移动起来方便。

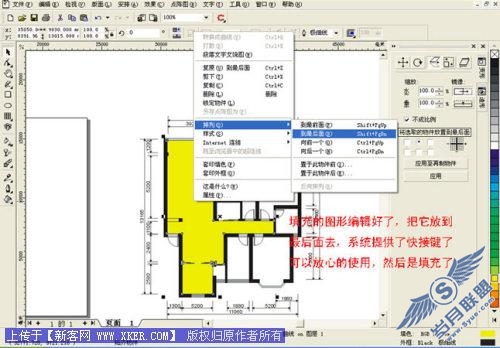

　　13、填充的图形编辑好之后，把它放到最后面，系统提供了快捷键可以安心使用，然后填充。

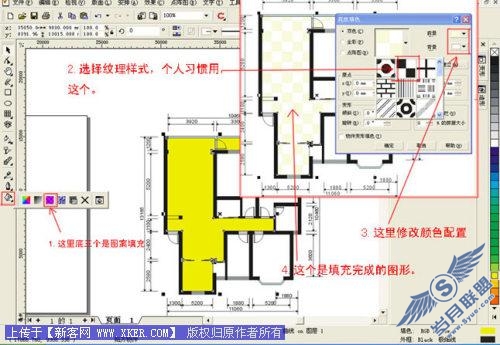

　14、选择图案填充工具，选择纹理样式，并进行颜色配置进行填充完成的图形。

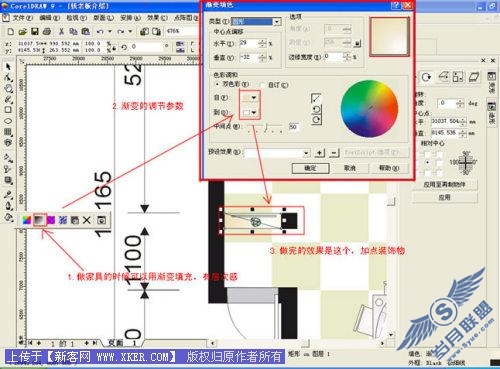

　　15、对于家具，我们可以用渐变填充，这样有层次感，渐变的调节参数如图2所示，得到的效果如图。

　16、把模型编辑摆设好之后可以加上投影，那样就更真实，切记，要模型摆放好之后再加投影，不然很麻烦。（在选中的模型上拖动一下，投影效果就出来了。）

　　17、平面图设置如图1。

　18、平面图设置如图2。

　　19、平面图设置如图3。

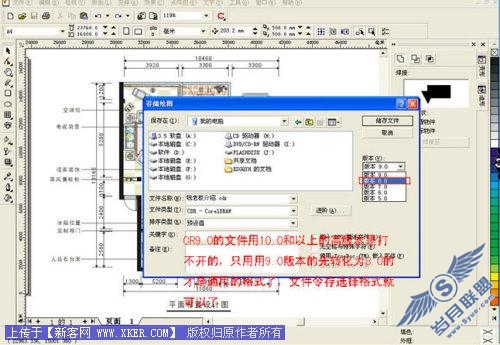

20、保存。但注意：CR9.0的文件用10.0和以上的高版本是打不开的，只用9.0版本先转化为8.0的通用格式。
