图解：小6拆中恒D5教程（二）

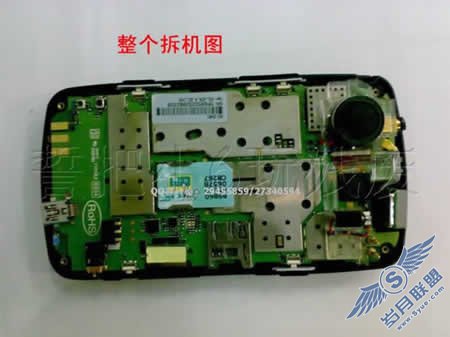

在上一节里面我们把D5已经拆了,我相信大家也一样吧,心里虽然说不是很舒服,但是谁让咱的机信号不好呢,现在小6就开始教你加装先准备的铜片了.还是来上个拆开的全图来看看吧

现在我就用红色圆圈来标示我们这次要改动的地方,还是上图说明,免得成了光说不练的人了,呵呵......

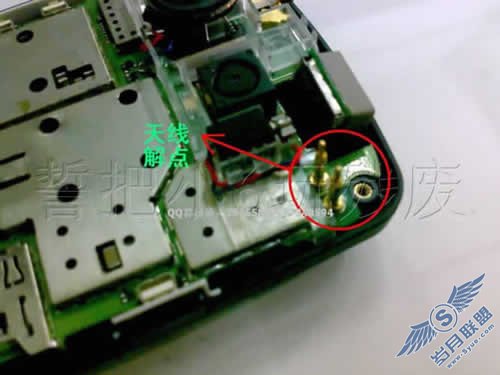

这两个铜柱子就是可以伸缩的天线接解点了;

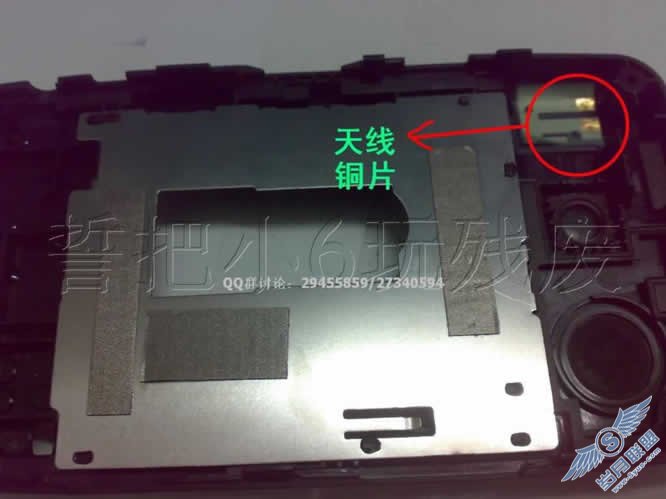

上面那个图里面的两根铜柱就是接触的这两个铜片,也是两个触点;

我们先要准备好铬铁;

选择合适的天线材料,由于可加东西的空间不是很大,我们尽量选择小点的铜片为加强天线;

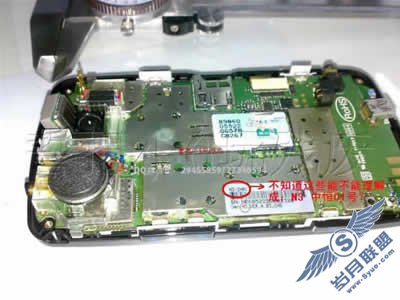

趁铬铁加热的时间来看看主板吧,

上面的标签有点让人犯滴沽,那个代码是什么意思呢? N3 ZH01

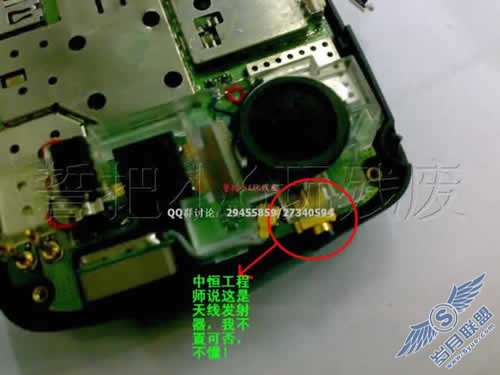

上面的GSM信号发射器

现在铬铁加热OK,那么就开始动手吧,将选好的铜片焊到那个铜片的解点上;效果如下:

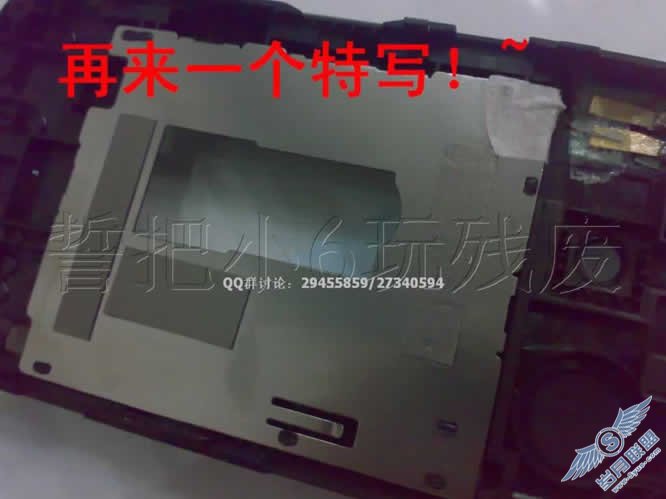

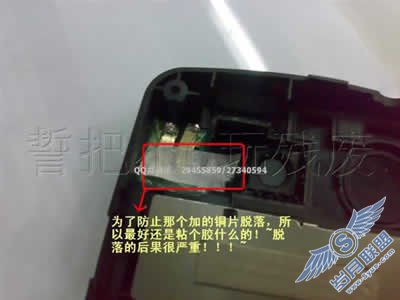

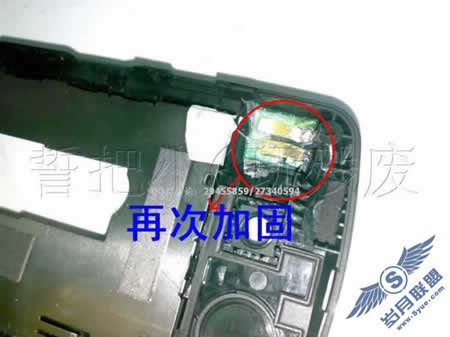

为了防止焊的铜片脱落,现在用胶布粘好!~一定粘好,如果松了,掉了....这结果相信不说你也知道!

后来我直接就合盖开机试信号的变化了,结果效果不是很明显,现在又来动点脑筋;

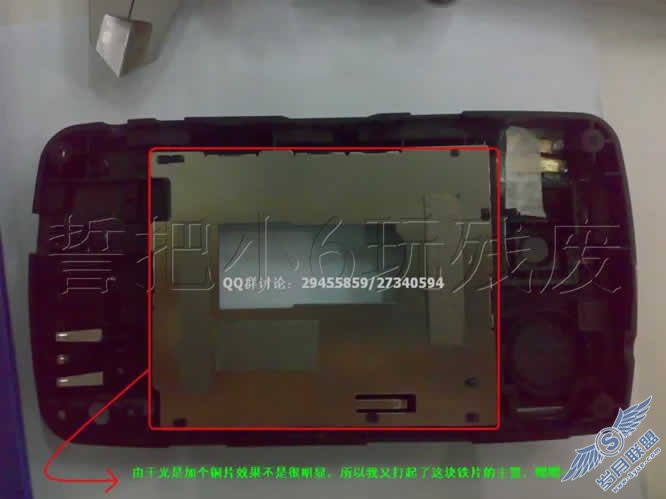

经过DEC工程师的确认,那块手机里面自有铁片是起"屏蔽"作用的,屏蔽的应该是电池对主板的辐射.

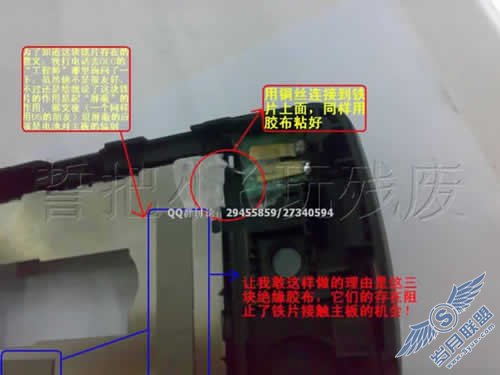

现在我就将用一根铜丝连接到那个铁片上,

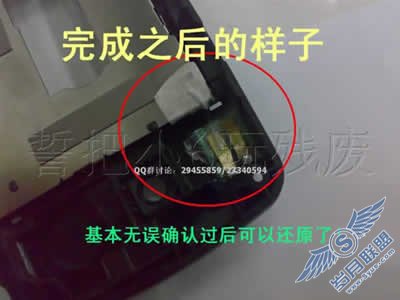

现在确认无误就可以合盖子拧锣丝了,开机看看现在的成果吧!呵呵......没有上最后的图,因为才改好,没有屏幕截图!

好了,OK,小6也算对D5机友做了贡献了,虽然只有一点点,但是心里还是很高兴!~再次重申:本文友人网首发!转载请注明出处,BS改名就充当自己宝典的人!
