夏新E850触摸屏维修手记5——触摸屏的更换

先拆机。 拆机工具：镊子、内六角起子、一张薄塑料卡片。

1. 先用细针挑出机背上部的两个黑色胶塞，要小心，否则会挑坏。下面各有一颗螺丝，拿掉电池下方还有 2 颗螺丝，全部卸下来。

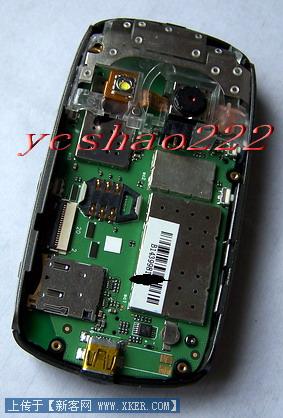

2. 从机壳底部抠开一条缝，插入准备好的塑料片，顺着缝挑开机壳后部，拆开机子。

3. 卸下两侧的按键板，注意别搞丢按键！

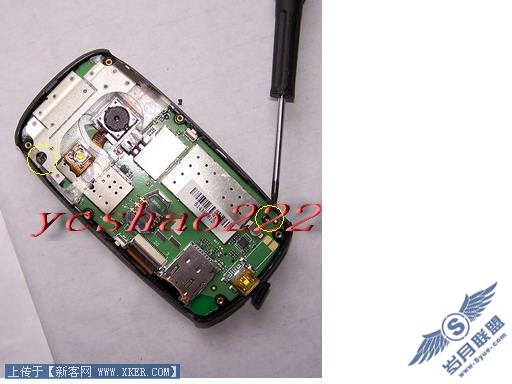

4. 拆下固定主板的两颗螺丝。

5. 从正面轻推液晶屏，从背面卸下带屏幕的主板。再用小刀轻轻向左平行推开触摸屏插线排上方的小锁片，抽出插线排。

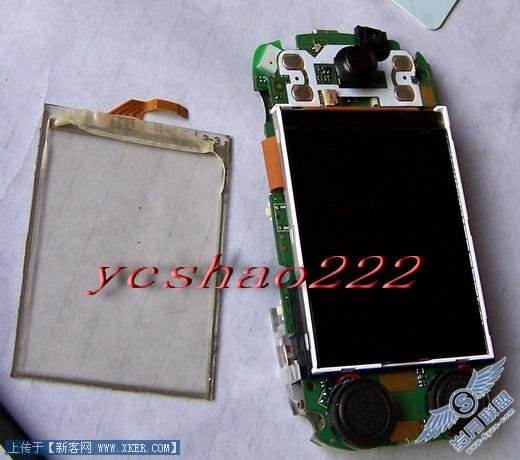

6. 从液晶屏上方与触摸屏之间的一个粘接缺口处施力，由轻到重逐步将触摸屏分离下来，一定要胆大心细！

接下来是焊接等。

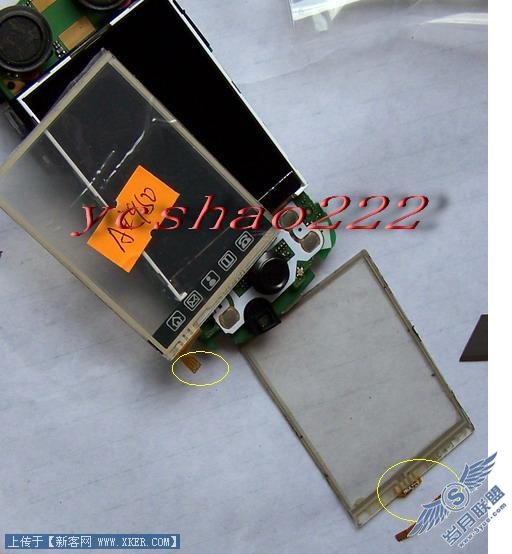

上方是新屏，下方是旧的 。

7. 剪断原触摸屏的线排，刮掉其中一面的塑料，焊上一层焊锡，新屏的线排头部也焊上一层焊锡。

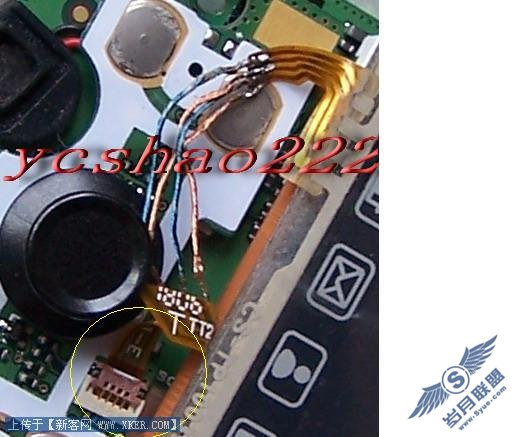

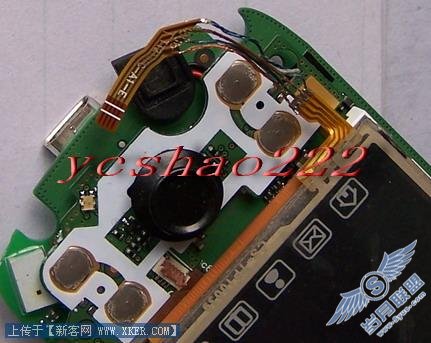

8. 撕开新屏上的不干胶，将新屏粘到液晶屏上，一定要小心对齐了！ 9. 用绝缘的漆包线焊到原触摸屏的线排上，再焊到上新屏的线排上，将裸露的焊点包好。

10. 将插线排头部插入插座，向右降小锁片推到位锁定插线排头部。

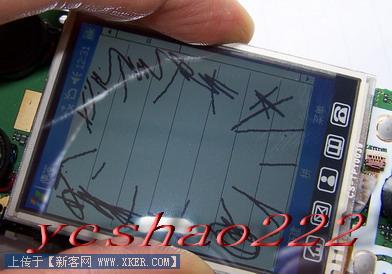

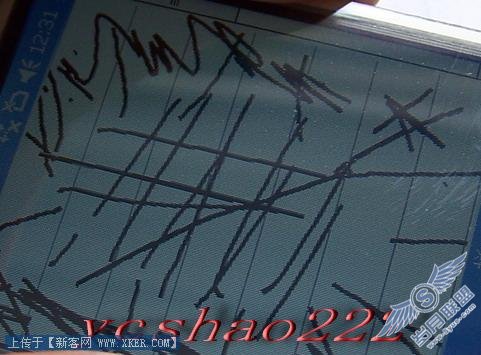

试机， 左右反了，关机对调重焊两根蓝色漆包线，开机校屏后就好了。后来考虑可能只需要校屏就行了，没必要调线。 （当然并不保证其它型号的屏不用调线，就四根线，几次就试好了。） 原来中间的失效区，新屏一切正常！
