深层了解内存参数 SPD是什么?

来源:岁月联盟 编辑:zhu 时间:2008-04-13
深层了解内存参数 SPD是什么?内容简介: SPD(Serial Presence Detect),笔者翻译为配置(存在位)串行探测,而不是连续存在探测,如果单从字意上理解,后者的翻译并没有问题,但从其真正用意与工作方式来看,前者更准确一些。为什么呢?下面具体说说。 SPD  SPD(Serial Presence Detect),笔者翻译为“配置(存在位)串行探测”,而不是“连续存在探测”,如果单从字意上理解,后者的翻译并没有问题,但从其真正用意与工作方式来看,前者更准确一些。为什么呢?下面具体说说。

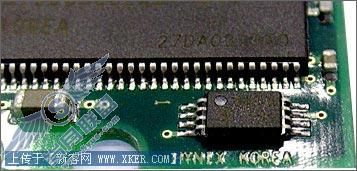

  SPD是一组关于内存模组的配置信息,如P-Bank数量、电压、行地址/列地址数量、位宽、各种主要操作时序(如CL、tRCD、tRP、tRAS等)……它们存放在一个容量为256字节的EEPROM(ElectricallyErasableProgrammableReadOnlyMemory,电擦除可编程只读存储器)中。

  实际上在SPD中,JEDEC规定的标准信息只用了128个字节(还有128字节,属于厂商自己的专用区)。一般的,一个字节至少对应一种参数,有的参数需要多个字节来表述(如产品续列号,生产商在JEDEC组织中的代码)。

  其中,一个字节中的每个bit都可能用来表示这一参数的具体数值。由于SPD的信息很多,在此就不一一列出了,有兴趣的读者可以参阅相关文档。

  SPD内的时序信息由模组生产商根据所使用的内存芯片的特点编写并写入至EEPROM,主要用途就是协助北桥芯片精确调整内存的物理/时序参数,以达到最佳的使用效果。如果在BIOS中将内存设置选项定为“By SPD”。

  那么在开机时,北桥会根据SPD中的参数信息来自动配置相应的内存时序与控制寄存器,避免人为出现调校错误而引起故障。当然,对于DIYer来说,也可以自由调整时序与控制参数(物理参数仍要借助SPD或北桥自己检测来确定)。
