双核心处理器的由来

双核心处理器的由来内容简介：所谓双核心处理器，简单地说就是在一块CPU基板上集成两个处理器核心，并通过并行总线将各处理器核心连接起来。双核心并不是一个新概念，而只是CMP(Chip Multi Processors，单芯片多处理器)中最基本、最简单、最轻易实现的一种类

所谓双核心处理器，简单地说就是在一块CPU基板上集成两个处理器核心，并通过并行总线将各处理器核心连接起来。双核心并不是一个新概念，而只是CMP(Chip Multi Processors，单芯片多处理器)中最基本、最简单、最轻易实现的一种类型。其实在RISC处理器领域，双核心甚至多核心都早已经实现。CMP最早是由美国斯坦福大学提出的，其思想是在一块芯片内实现SMP(Symmetrical Multi-Processing，对称多处理)架构，且并行执行不同的进程。早在上个世纪末，惠普和IBM就已经提出双核处理器的可行性设计。IBM 在2001年就推出了基于双核心的POWER4处理器，随后是Sun和惠普公司，都先后推出了基于双核架构的UltraSPARC以及PA-RISC芯片，但此时双核心处理器架构还都是在高端的RISC领域，直到前不久Intel和AMD相继推出自己的双核心处理器，双核心才真正走入了主流的X86领域。

MCM模块内封装了4个Power4芯片，共有8个CPU核心

Intel和AMD之所以推出双核心处理器，最重要的原因是原有的普通单核心处理器的频率难于提升，性能没有质的飞跃。由于频率难于提升，Intel在发布3.8GHz的产品以后只得公布停止4GHz的产品计划；而AMD在实际频率超过2GHz以后也无法大幅度提升，3GHz成为了AMD无法逾越的一道坎。正是在这种情况下，为了寻找新的卖点，Intel和AMD都不约而同地祭起了双核心这面大旗。

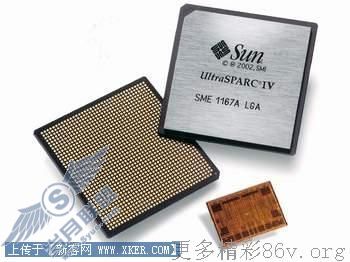

Sun UltraSPARC IV双核处理器
