菜鸟成长日记——如何根据供电设计选择主板

菜鸟成长日记——如何根据供电设计选择主板内容简介：相信很多玩家在看主板产品的文章时经常会说这块主板是四相供电，那块是三相供电的说法，而且一般总是推荐供电“相数”多的主板。其实，判别主板的质量和做工的好坏，往往不能局限于用料、扩展性等，供电电 　　相信很多玩家在看主板产品的文章时经常会说这块主板是四相供电，那块是三相供电的说法，而且一般总是推荐供电“相数”多的主板。其实，判别主板的质量和做工的好坏，往往不能局限于用料、扩展性等，供电电路部分也一直是个讨论的热点。主板的供电部分是一块主板最重要的地方，这个部分设计的好坏，直接影响到整块主板的性能。今天笔者将就这个问题展开，为广大玩家提供一点在购买主板时的建议。

　　主板设计由谁说了算?

　　在文章的开始我们有必要讲一下主板设计所遵循的标准，一款主板的供电设计并不是由主板品牌厂商来决定的，而是由处理器厂商把握主导权。目前，CPU核心电压有着越来越低的趋势，我们用的ATX电源供给主板的12V、5V直流电不可能直接给CPU供电，所以我们要一定的电路来对高直流电压到低直流电压的转换。

　　以CPU供电为例，Intel或AMD处理器规格在整个供电设计中起着主导作用。Intel公司每次变更处理器的Core电压时都会发布一个VRM(电压调节模块)标准，当前最新版本已经到了11版，并且在第11版Intel将VRM标准改称呼为VRD(降压式电压调整器)。VRM(VRD)标准提供了处理器核心电压的调整范围、调整幅度、精度、电路功率、最大供电电流、瞬态响应时间、过压/过流保护以及PCB板的规格、布线等方方面面的内容。根据VRM(VRD)标准，IC厂商可以进行电压调整控制芯片(PMW)的研发，主板厂商就依照自身产品的需求来选择相应的PMW芯片并搭配与之相匹配的MOSFET管、电容等元器件，最终在设计主板供电电路、规格以及布线时还会参考相关的VRM(VRD)内容。

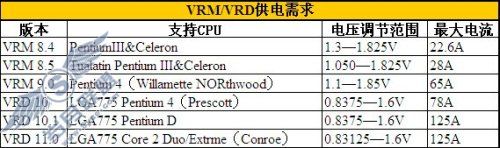

　　由上表可以看出，随着CPU的升级，核心电压一直在不断的下降。这主要是由两个原因所致：一是随着制造工艺的提升，90nm、65nm对于电压的需求越来越低；另一个原因就是低核心电压的设计对于处理器内部的门电路和触发器来说有着很大好处。随着处理器频率的不断提升，处理器内部的高/低电平的切换速度有了更高的要求，而低电压的设计正是顺应了这个趋势，高/低电平的差值越少提升了瞬间的转换速度并对供电的精确度有了更高的要求。
