教你用3DS MDX打造古典折扇教程内容简介：先看一下最终效果： 一、绘制实体 1、启动3dmax9.0，单击创建命令面板，点击图形按钮，在下拉列表框中选择样条线项。点击矩形按钮，在顶部视图中绘制一长方形Rectangle01，如图1所示。 2、点击&ldquo 先看一下最终效果：


一、绘制实体

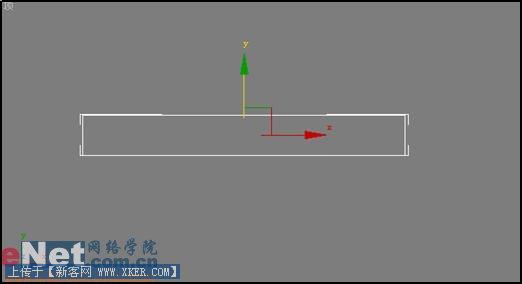

1、启动3dmax9.0，单击“创建”命令面板，点击“图形”按钮，在下拉列表框中选择“样条线”项。点击“矩形”按钮，在顶部视图中绘制一长方形Rectangle01，如图1所示。

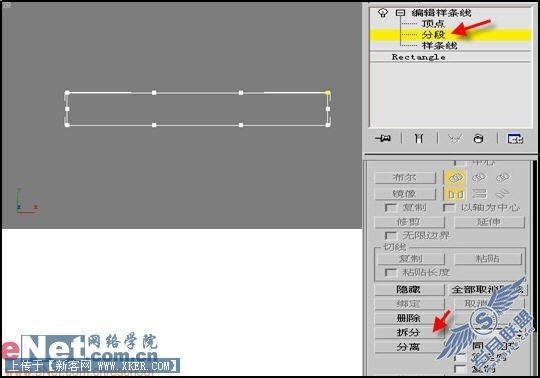

2、点击“修改”命令面板，选择“修改器列表”下拉框中的“编辑样条线”项，打开其分级目录，选择“分段”项，打开“几何体”卷展栏，定义拆分数为1，分别选择顶视图左右两边线，单击“拆分”按钮，调整拆分数为2，分别选择上下两边线，单击“拆分”按钮，如图2所示。

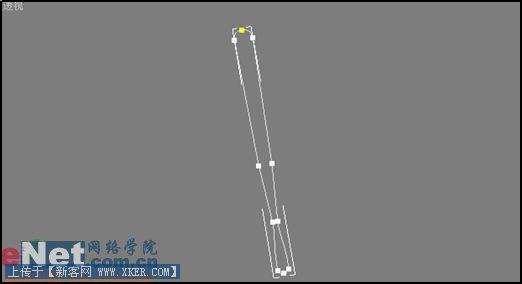

3、选中“顶点”级别，右键勾选所有顶点，可以定义为平滑，对每个点进行调整，使其形状如扇子单片样子，如图3所示。



4、点击“创建”命令面板，选择“几何体”中的“圆柱体”按钮，在视图中绘制一圆柱体Cylinder01，并适当调整其大小及位置，将其放置在Rectangle01底端，作为嵌套扇片的主轴，如图4所示。


小提示：对圆柱体可以通过“编辑多边形”修改器来调整它的外形，比如进行切面的倒角处理等，使得看上去不很单调。如图5所示。

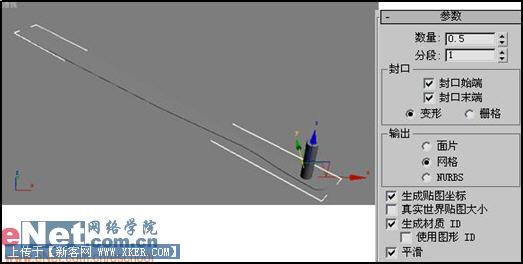

5、选中Rectangle01，点击“修改器列表”下拉框中的“挤出”项，修改其参数项，如图6所示。

6、继续选中Rectangle01，单击“工具”菜单中的“阵列”命令，打开其窗口，修改其定义，如图7所示。

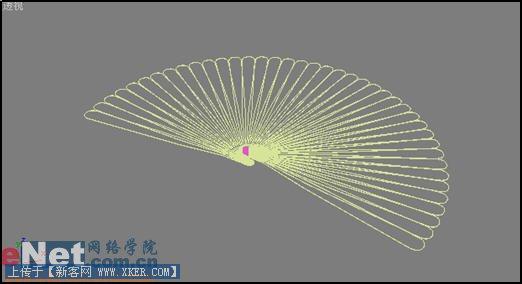

7、可以先点击预览，看看效果，如果感觉满意，就点击“确定”回到视图中，查看生成的效果，如图8所示。



小提示：根据实际绘制的Cylinder01大小，可调整1D数量值，使得Cylinder01看上去不显露的太多。

二、材质配置

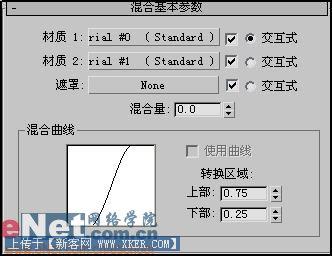

1、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第一个样球，点击“Standard”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“混合”项，从而打开混合基本参数卷展栏，如图9所示。

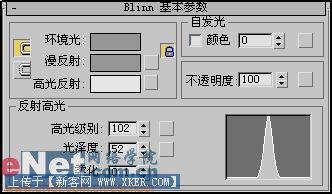

2、点击“材质1”后面的按钮，修改“Blinn基本参数”项，如图10所示。

3、点击“漫反射”后面的按钮，为它添加一“灰泥”贴图，并调整其参数，如图11所示。

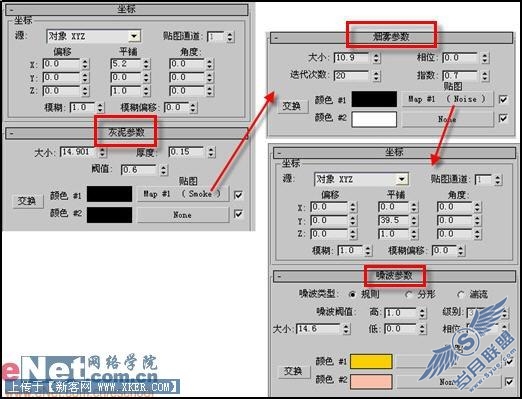

同样地，点击“光泽度”后面的按钮，为它添加一“灰泥”贴图，并调整其参数，如图12所示。

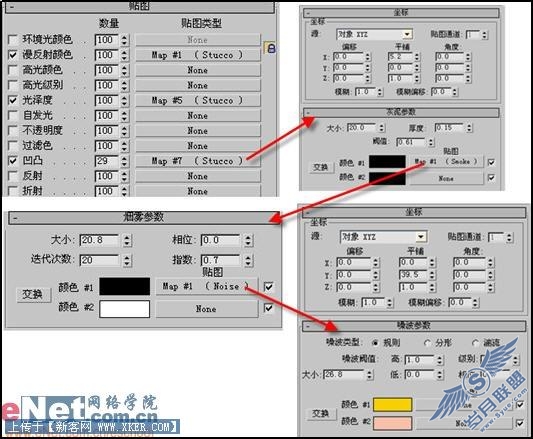

勾选“凹凸”贴图，定义为29，并单击none按钮，为其添加灰泥贴图，并相继添加烟雾、噪波贴图，修改其参数，如图13所示。



小提示：回到“混合基本参数”卷展栏下，将“材质1”拖拽至“材质2”的方框按钮上进行复制，进入材质2的“Blinn基本参数”卷展栏，修改环境光颜色为深蓝色，高光基本182、光泽度46、柔化0.1，勾选“自发光颜色”；点击“遮罩”后面的按钮，为其添加一“噪波”贴图，修改“噪波参数”卷展栏下的类型为湍流，大小为50即可。

4、选中Rectangle01，通过“修改器列表”下拉框选择“UVW贴图”项，这个工作可以在添加完“挤出”修改器后进行，这样，再阵列时就可以自动产生所有扇片的UVW贴图，方便材质的配置。将第一个样球材质赋予所有Rectangle。如图14所示。


5、为场景再增加一平面Plane、泛灯光，并启用灯光的阴影贴图功能，为Cylinder01、Plane01分配一材质，点击工具栏上的“快速渲染“按钮，最终可以看到效果如图15所示。
