AutoCAD教程:新思路再创篮球新画法

来源:岁月联盟 编辑:zhuzhu 时间:2008-09-23
AutoCAD教程:新思路再创篮球新画法内容简介:最终效果图 1、在俯视图下完成图示内容 2、继续完成如下内容,注意了,要 最终效果图 最终效果图



    1、在俯视图下完成图示内容

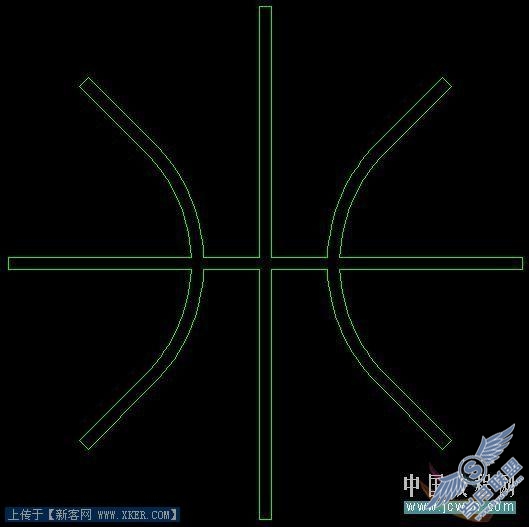

AutoCAD教程:新思路再创篮球新画法     2、继续完成如下内容,注意了,要用到PE命令对倒角后的曲线进行合并,使之成为一个整体。

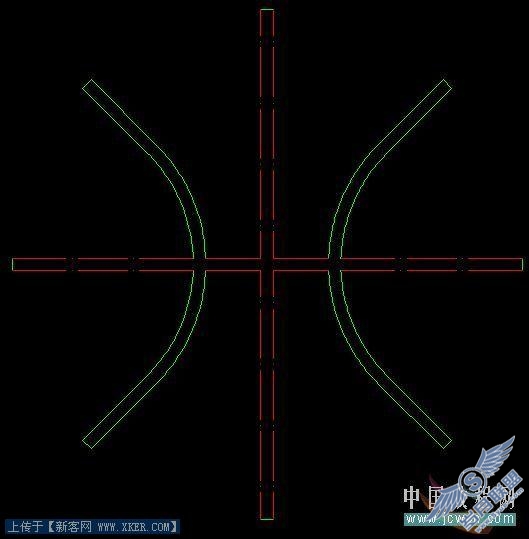

AutoCAD教程:新思路再创篮球新画法     3、分别向上下左右偏移3毫米

AutoCAD教程:新思路再创篮球新画法     删除中间的一条线,修剪这些线条

AutoCAD教程:新思路再创篮球新画法     然后选中全部进行面域

AutoCAD教程:新思路再创篮球新画法     5、在红色图层里做如图示的辅助线

AutoCAD教程:新思路再创篮球新画法     回到绿色图层拉伸刚刚的面域结果,拉伸300

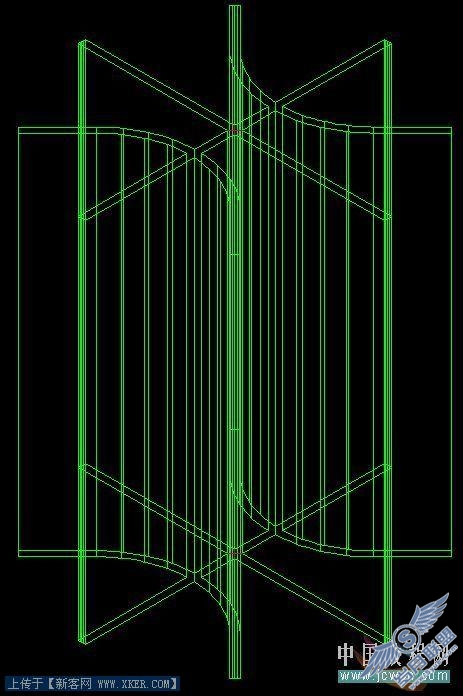

AutoCAD教程:新思路再创篮球新画法     在拉伸后的上表面再做图示的辅助线

AutoCAD教程:新思路再创篮球新画法     6、隐藏绿色图层,在红色图层里连接刚刚2此做出的辅助线的交点,用sphere命令做实心球体,以此连接线的中点为球心,123为半径(比第一步中圆的半径小1到2mm)

AutoCAD教程:新思路再创篮球新画法     7、显示所有图层,着色 处理

AutoCAD教程:新思路再创篮球新画法     复制绿色图层和2次的红色辅助线和辅助线交点的连接线到另一位置。

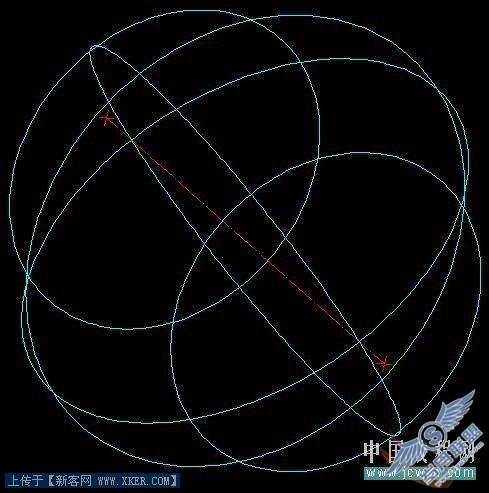

AutoCAD教程:新思路再创篮球新画法     8、隐藏绿色图层,用sphere命令做实心球体,以刚刚复制后的红色连接线的中点为球心,122为半径(比第六步中123要略小)

AutoCAD教程:新思路再创篮球新画法     9、显示所有图层,左边青色色和绿色求差集,右边的青色色和绿色求交集

AutoCAD教程:新思路再创篮球新画法     10、以第二次做的辅助线的交点(也是二次辅助线连线的上端点)为基点移动绿色到青涩部分辅助线交点上,完成如图。

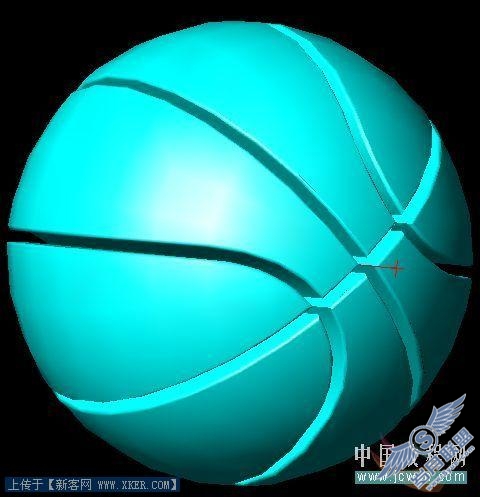

AutoCAD教程:新思路再创篮球新画法     隐藏绿色图层,对青色部分外露的边倒R=2的圆角

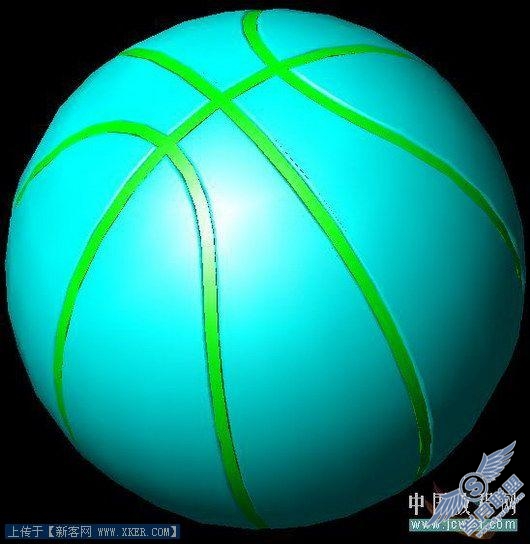

AutoCAD教程:新思路再创篮球新画法     显示所有图层

    到此篮球的制作已经完成!

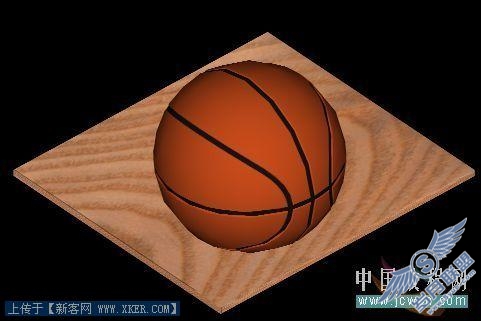

    最后画出承载篮球的桌面,完成。
