AutoCAD运用放样命令做三维习题

AutoCAD运用放样命令做三维习题内容简介：三维渲染效果图： 效果图1 效果图2 效  三维渲染效果图：

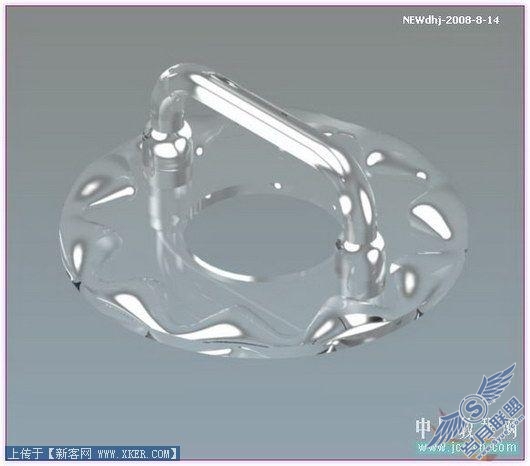

效果图1

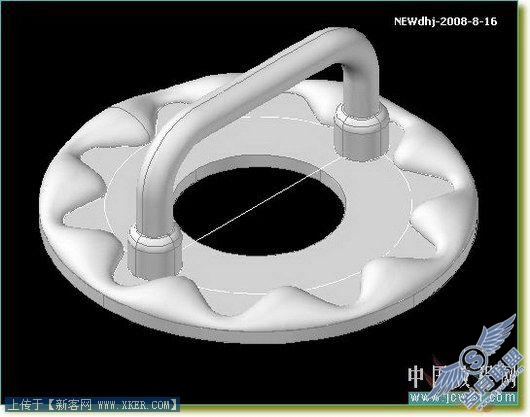

效果图2

效果图3

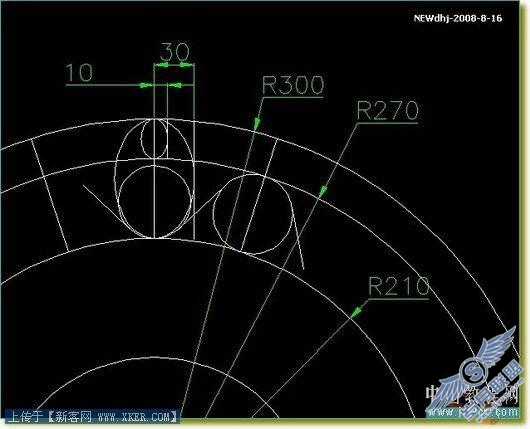

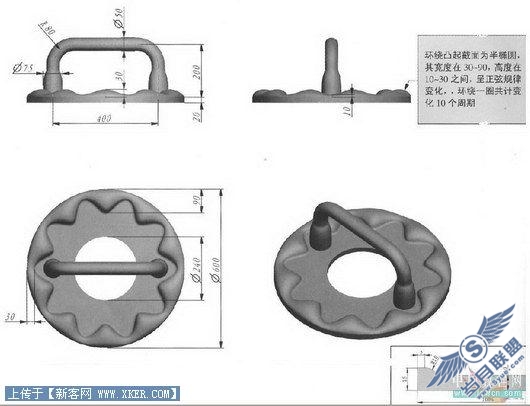

习题 三维实物图     1、俯视图按图尺寸画平面图

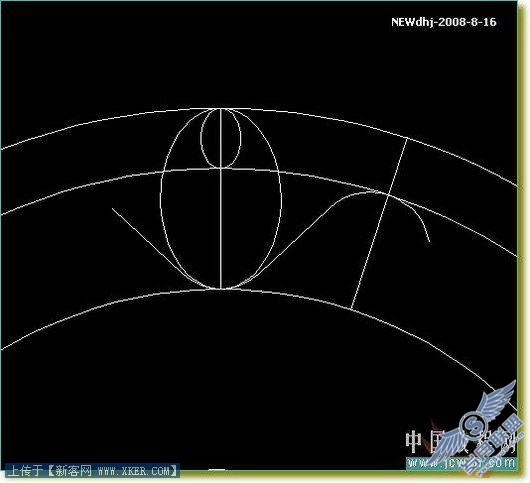

    2、画两椭圆，两个圆及共切线

    3、剪切两圆，并与两切线合并（PE——M——Y——J）

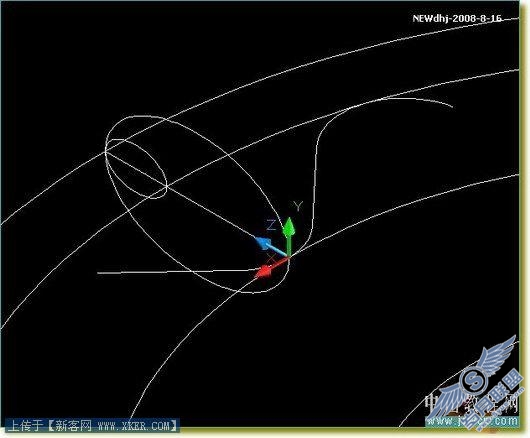

    4、转换到西南等轴测视图，Z轴矢量到椭圆中心线（如图），两椭圆旋转90°

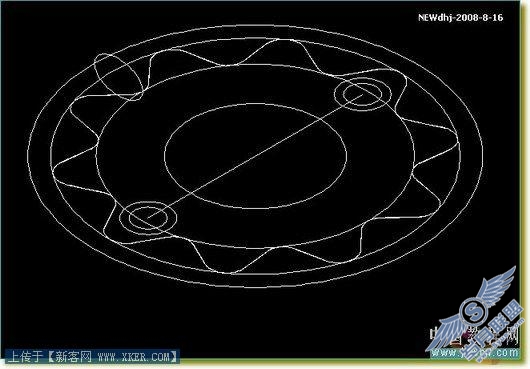

    5、回到俯视图。小椭圆以中心旋转-18°，阵列，再次合并圆型波浪线环。

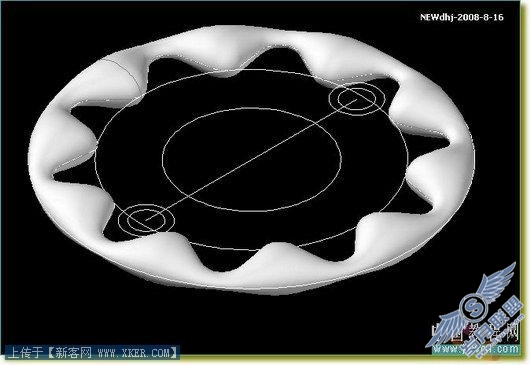

    6、LOFT（放样）依次一大一小选椭圆，导向选外圆和波浪线环


    7、剖切一半实体。

    8、余下的就不要多说了
