Linux中dhcp relay搭建测试

来源:岁月联盟 编辑:exp 时间:2011-09-14

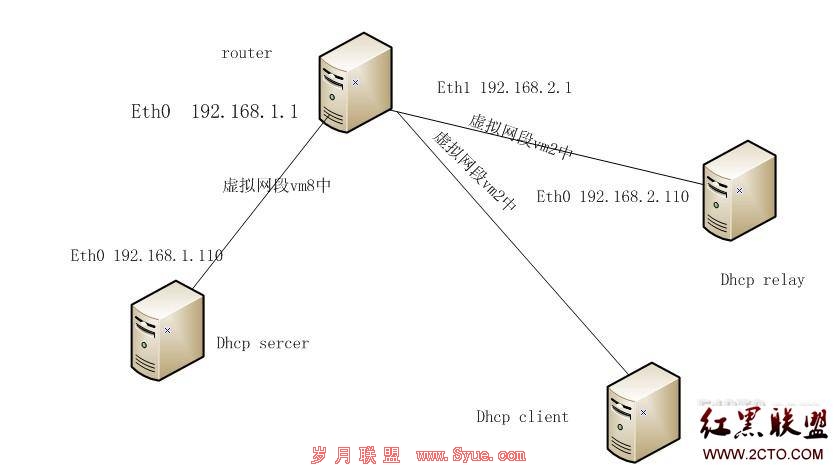

今天我们来测试下LINUX中dhcp relay,本试验环境用到VMware及4台LINUX主机,试验拓扑如下:



/

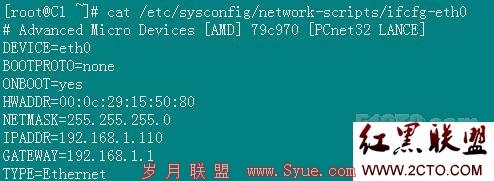

第一步我们配置dhcp service  ,先看下网卡ip地址配置信息



/

可以看到ip地址为192.168.1.110/24  网关为 192.168.1.1。接着我们看看dhcp服务有没有安装,

/ 可以看到dhcp服务已经安装了,那么我们来编辑下他的配置文件 /etc/dhcpd.conf



/

可以看到配置了两个网段192.168.1.0 和192.168.2.0  其余的配置选项相信能看懂基本英文的都能看懂是啥意思,这里就不在说了。配置完成之后我们要重启dhcp服务



/

可以看到dhcp服务已经正常启动,接下来我们来配置第二台服务器LINUX,把它当做一台路由器,首先也是配置两个网卡信息。



/

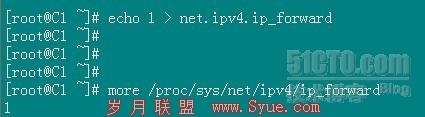

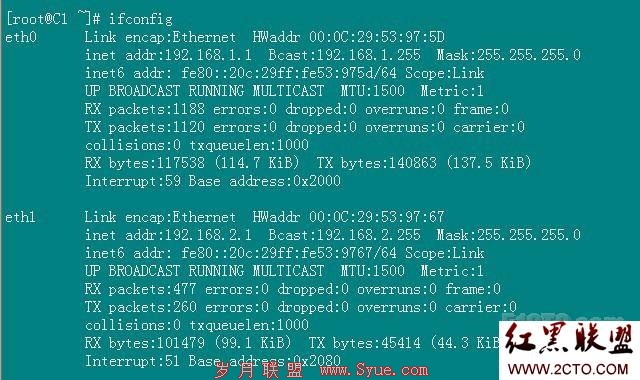

两片网卡配置信息如上图所示eth0 192.168.1.1/24   eth1 192.168.2.1/24,为了开启它的包转发功能还需要配置一个文件如下,



/

只要让其配置文件数字为1即表示开启了包转发功能。

第三步我们来配置dhcp  relay 这台LINUX,首先要知道中继所需要的软件包还是dhcp,这个我们已经安装好了,这里就不需要在安装了,首先也是要配置号基本的ip地址信息,



/

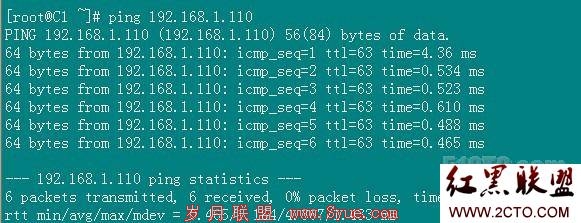

可以看到他的ip地址为 192.168.2.110/24  此时我们来ping下那台LINUX  dhcp 服务器192.128.1.110



/

可以看到我们网络环境搭建已经都联通了,接下来我们来配置中继配置文件

 /etc/sysconfig/dhcrelay



/

第一行表示在eth0 开启中继功能,第二行指定dhcp service 地址为 192.168.1.110,

此时启动中继服务,



/

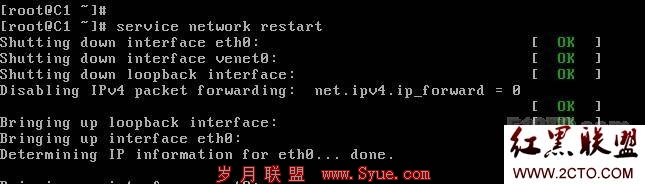

可以看到启动成功,接下来我们做dhcp  client 测试,让其网卡自动获得ip地址,注意此时一定要关掉VMware自带的dhcp服务,否则他会优先VMware dhcp 提供的服务,

测试结果如下,测试中我们开启抓包工具看看其详细流程。



/

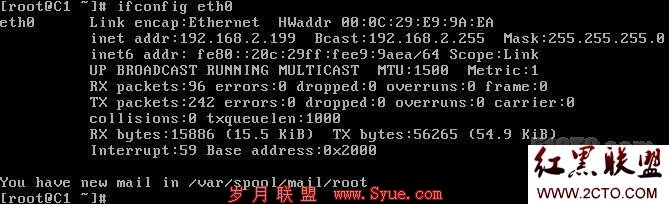

我们来看他获得的ip地址,



/

可以看到他拿到了192.168.2.199/24  这个ip地址,我们打开抓出来的包看看



/

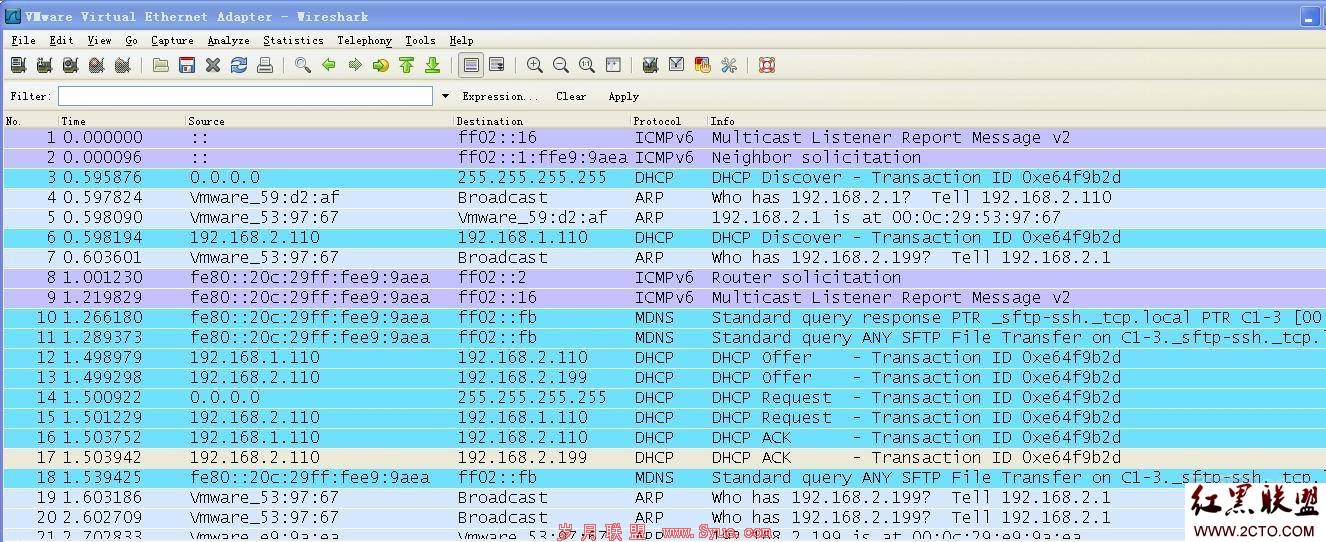

为了使大家看的更清楚我们过滤下dhcp的包来看看,



/

可以看到一共用了8个包来完成ip的货到,大家应该知道正常情况下应该是4个包就可以完成的,但由于我们这里是中继,所以一共用了8个包来完成。这个包我会上传到附件中有兴趣的可以自己看看。最后我们看看dhcp service 上的租约信息,



/

可以看到 192.168.2.199  租给了mac地址为  client的mac地址。ok本实验到此结束,下次我们测试LINUX下的代理服务squid的搭建及测试。

作者“hua”
