教你用3DS MAX打造书本翻开效果

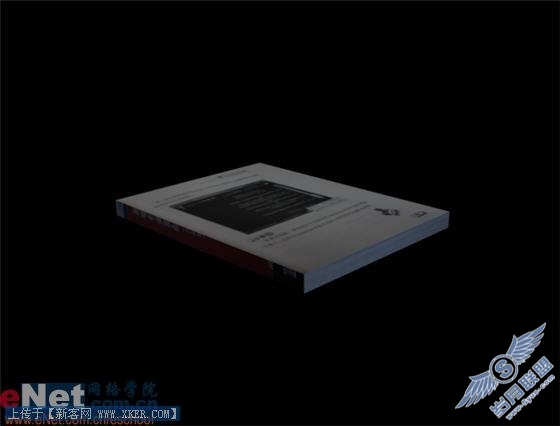

教你用3DS MAX打造书本翻开效果内容简介：先看一下最终效果： 一、绘制长方体 1、启动启动3dmax9.0，单击创建命令面板，点击几何体按钮，在下拉列表框中选择标准基本体项。点击长方体按钮在视图中绘制一长方体box01，并适当调整其参数，如图1所示。 2、按住sh 先看一下最终效果：

一、绘制长方体

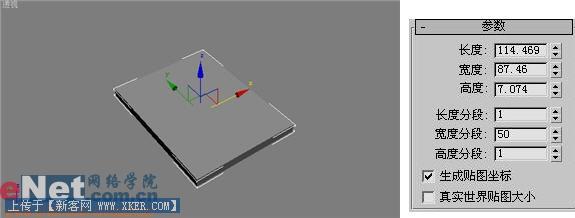

1、启动启动3dmax9.0，单击“创建”命令面板，点击“几何体”按钮，在下拉列表框中选择“标准基本体”项。点击“长方体”按钮在视图中绘制一长方体box01，并适当调整其参数，如图1所示。

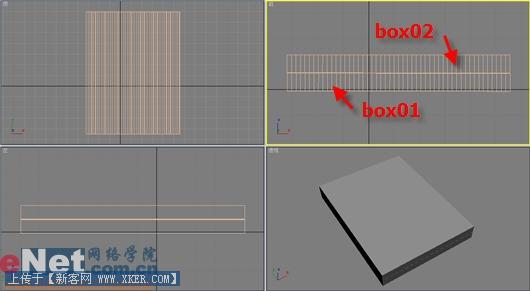

2、按住shift，拖动box01，复制一长方体box02，由此box01、box02共同作为一本书模型，box01是打开书的底部部分，box02是打开书的上面部分。如图2所示。


二、材质配置

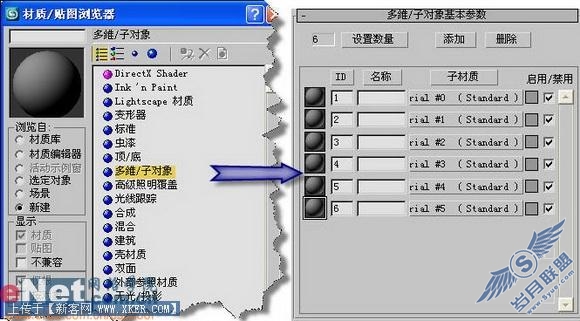

1、为了操作方便，选中box02，并隐藏。选中box01，点击工具栏上的“材质编辑器”按钮，打开其面板，选择第一个样球，点击“standard”按钮，在打开的“材质/贴图浏览器”面板中选择双击“多维/子对象”项，选择“丢弃旧材质”并确定，在“多维/子对象基本参数”卷展栏中点击“设置数量”按钮，为box01指定6个面的贴图，如图3所示。



2、点击ID为1的子材质“standard”按钮，在展开的“blinn基本参数”卷展栏中，点击“漫反射”后面的小方框，在打开的“材质/贴图浏览器”面板中，选择“新建”单选项，然后在左边列表中双击“位图”贴图，为它指定一图片，如图4所示。

小提示：为了区别可以定义材质名称为“中页内容”，并点击“材质编辑器”中的“将材质指定给选定对象”按钮，将当前所编辑的材质赋予box01上面。如图5所示。

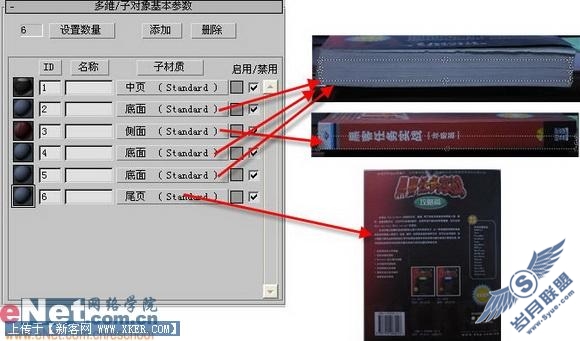

3、依此类推，为其他5个子材质设置贴图，并修改其名称为易理解的名称，如图6所示。



小提示：在调整贴图位置的时候，可以右键点击视图左上角，选择“纹理校正”命令。

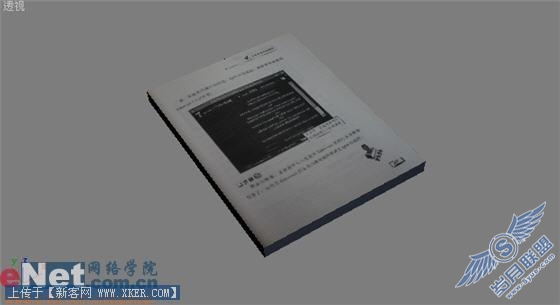

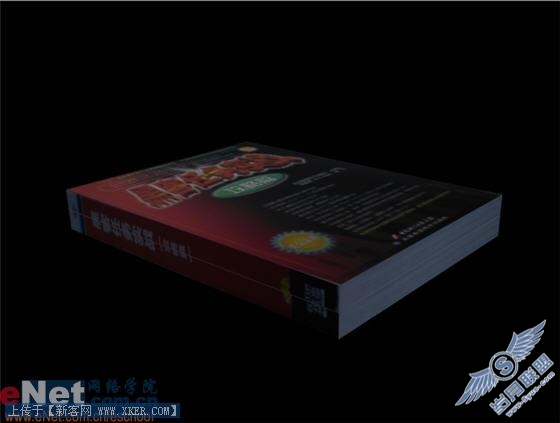

4、最终可看到box01的效果如图7所示。



5、依此类推，打开box02的显示不隐藏，并按照box01的材质设置方法，挑选新的第二个样球，并赋予它另外准备好的6个面的子材质贴图，将二者放置在一起。如图8所示。

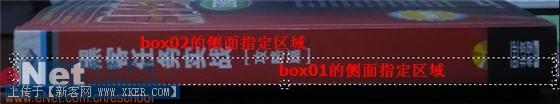

小提示：在将贴图赋予侧面时，box01的侧面指定图片区域和box02的侧面指定区域二者结合起来才是一个完整的侧面图，可以适当调整免除重叠部分，如图9所示。

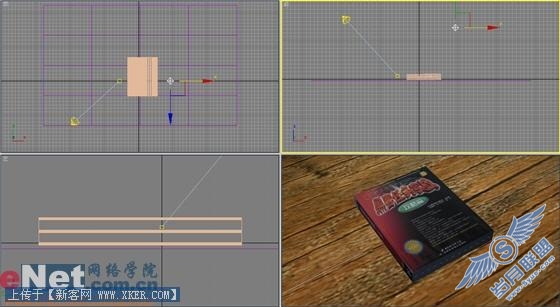

6、为场景添加一平面plane01、目标聚光灯Spot01、泛灯光Omni01，启用阴影贴图，调整聚光区、衰减区参数，调整泛灯光的倍增系数，使得场景显得柔和。另外，赋予plane01木材材质。如图10所示。

三、书本翻页动画设置

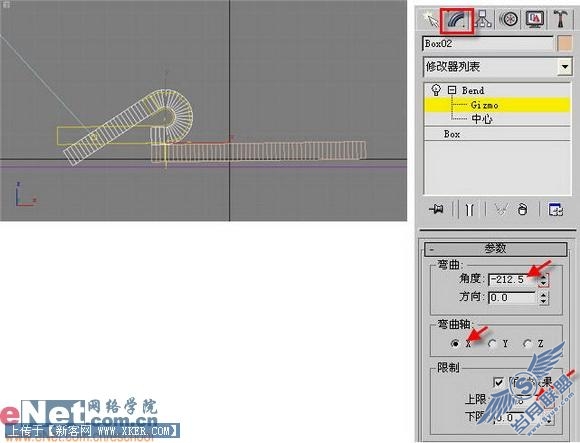

1、选中box02，点击“修改”命令标签，在“修改器列表”下拉框中选择“弯曲”项。打开“Bend”下级项目，选中Gizmo项，在“参数”卷展栏中调整其参数，如图11所示。



小提示：调整Gizmo在视图中的位置，将它放到书本的左侧装订线附近。

2、点击“自动关键点”为box02添加0、100关键点的角度与上限值，分别为0与39.26，－212.5与39.26。

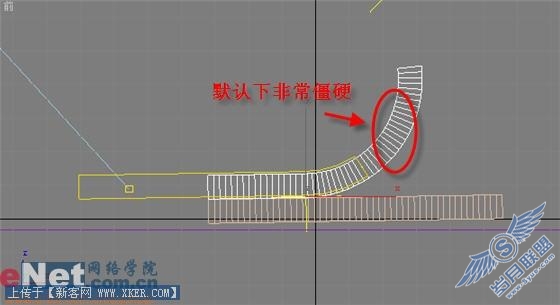

3、点击“播放动画”按钮，box02开始演示翻页效果，但是默认下，会发现在翻转的过程中，显得非常僵硬。如图12所示。

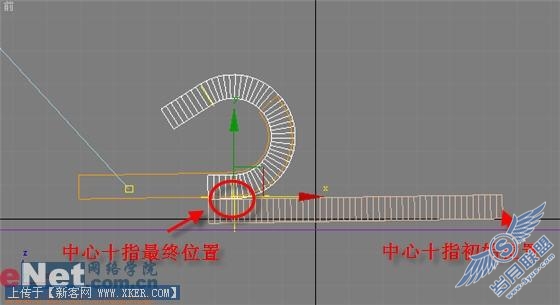

4、点击“Bend” 下级项目中的中心项，选中视图中的“＋”符号，从右向左移动到不同位置，分别赋予给关键点0、40、70、90、100，同时，赋值给它们“上限”值，如下：39.26、70.26、90.26、115.26、39.26。通过不断修改其中心位置,使得书本在弯曲的过程中不会太僵硬，如图13所示。



5、点击窗口下角的“自动关键点”，可以观看调整后的动画效果，如图14所示。

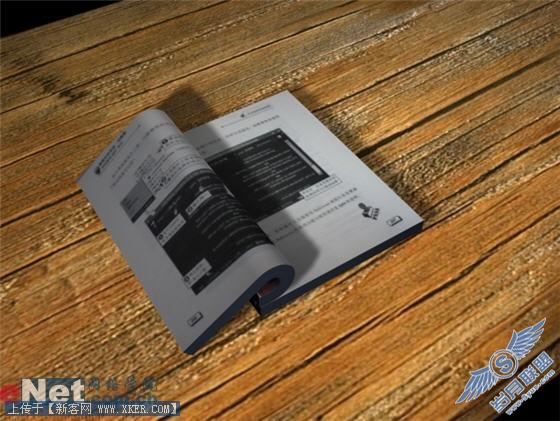

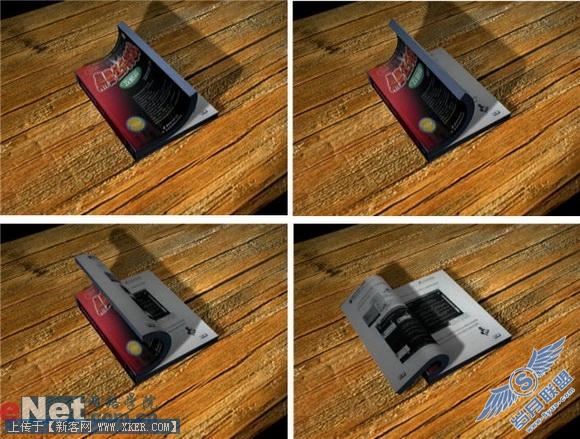

6、最终书本翻开的效果，如图15所示。
