晶莹亮丽 3DS MAX打造精美水瓶

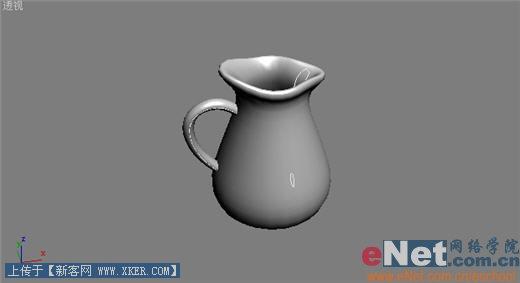

晶莹亮丽 3DS MAX打造精美水瓶内容简介：先看一下最终效果： 一、创建水瓶 1、启动3dmax9.0，单击创建命令面板，点击图形按钮，在下拉列表框中选择NURBS曲线项。单击面板中的CV曲线按钮，在前面视图中绘制出一个curve01，如图1所示。 副标题 2、单击修改命令 先看一下最终效果：


一、创建水瓶

1、启动3dmax9.0，单击“创建”命令面板，点击“图形”按钮，在下拉列表框中选择“NURBS曲线”项。单击面板中的“CV曲线”按钮，在前面视图中绘制出一个curve01，如图1所示。

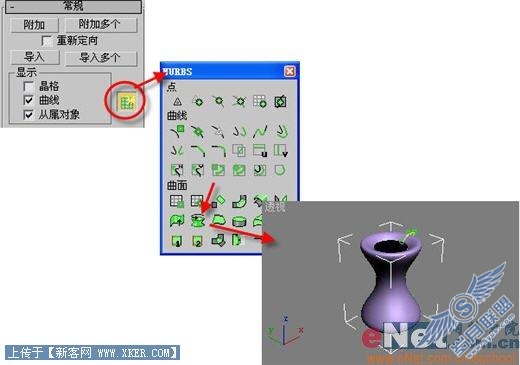

2、单击“修改”命令面板，在“常规”卷展栏下点击“NURBS创建工具箱”按钮，调出工具窗口，点击“创建车削曲线”按钮，并点击视图中的curve01，形成实体图，如图2所示。


3、在“修改”面板下，打开“NURBS曲面”下级目录，点中“曲线CV”项，用工具栏上的“选择并移动”按钮，在视图中调整相关点的位置，致使达到满意的样子，如图3所示。

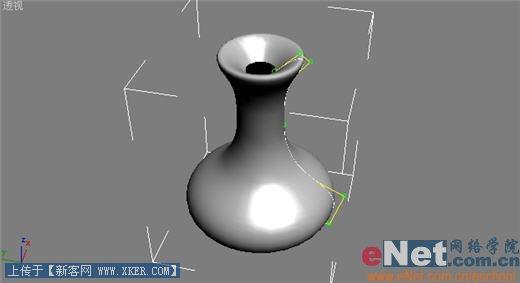

小提示：由于法线相反原因，在瓶子内部显得空洞。点击“材质编辑器”按钮，为它指定一个样球材质，并勾选“明暗器基本参数”卷展栏下的“双面”项即可。同时也提高高光级别值如112，光泽度57，漫反射颜色为红、绿、蓝为198，得到好的效果，如图4所示。

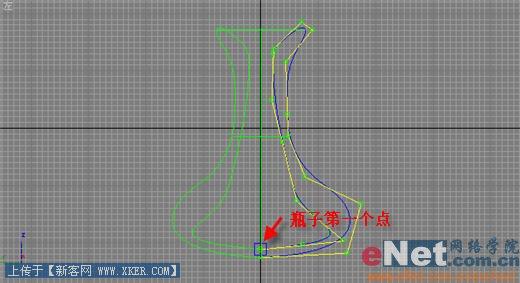

4、在“曲线CV”项选中的情况下，点击“CV”卷展栏下的“延伸”按钮，用鼠标选择视图中瓶子的第一点开始向下部拖动，为瓶体增加厚度，如图5所示。



小提示：绘制完内侧曲线后，可以选择点进行移动，使得和外层更加贴近。

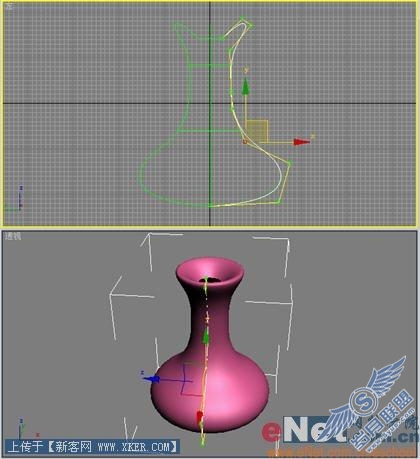

5、点击“NURBS曲面”下的“曲面”项，打开“曲面公用”卷展栏，点击“使独立”按钮，独立出“曲面CV”，对曲面再作些调整，如图6所示。

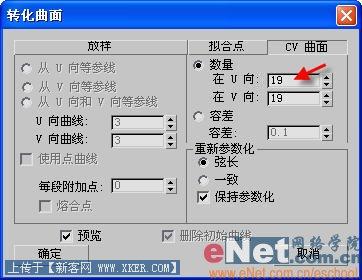

小提示：用移动工具可以轻松移动曲面CV上的CV点，实时看到实体的变化。点击“曲面”项，打开“曲面公用”卷展栏，点击“转化曲面”按钮可以通过数量值来修改曲面上的点的个数，如图7所示。

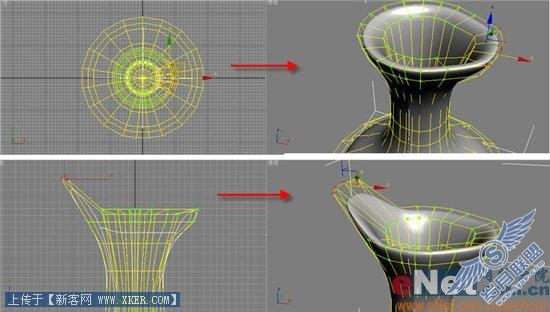

6、点击“曲面CV”项，框选顶视图中的右边点，向右方向移动，制作出嘴部造型，再对左侧顶点做向上拖拽，如图8所示。


7、回到“NURBS曲面”级别，点击“常规”卷展栏下的“NURBS创建工具箱”按钮，在面板中单击“创建点曲线”按钮，在前视图中绘制一杯把草图，如图9所示。



8、通过“创建”命令面板中的“图形”，点击“圆”按钮，绘制一个圆，作为杯把的截面线，并打开“修改”面板，通过“NURBS曲面”级别下“常规”卷展栏中的“附加”按钮添加到NURBS曲面中方便编辑。

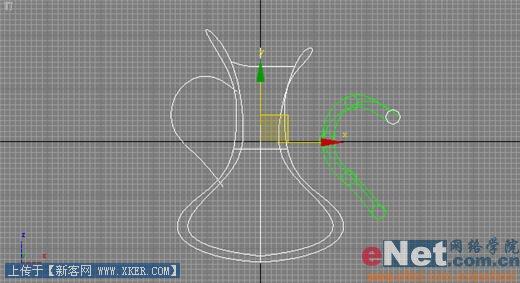

9、打开“NURBS创建工具箱”按钮，点击“创建单轨扫描”按钮，在视图中依次选择杯把线、圆，形成放样图形，如图10所示。



小提示：这样会发现图形有问题，杯把线同圆不垂直所致。选中圆线，旋转90度。10、点击“NURBS曲面”级别下的“曲面”项，选中把手，在“单轨扫描曲线”卷展栏下勾选“捕捉横截面”项，完成把手的归位，如图11所示。



小提示：为了整体的美观和谐，利用移动或缩放工具按钮可以在“修改”面板中对“NURBS曲面”再作瓶子形体的调整。

二、材质配置

1、点击“材质编辑器”按钮，在前面设置过的样球上，做进一步设置。打开“贴图”卷展栏，选中“反射”，并调整其值为50，点击后面none按钮，在弹出的“材质/贴图浏览器”窗口中双击“光线跟踪”项，如图12所示。



2、为了使得场景更加的饱满，可以添置泛灯光，并启用阴影贴图，以及放置背景，最终渲染效果如图13所示。
