一、绘制场景

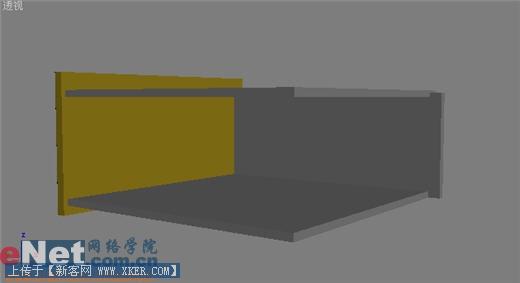

1、启动3dmax9.0，点击“创建”命令面板中的“几何体”按钮，单击“长方体”工具按钮，在前面视图中拖动鼠标绘制出四个长方体：box01、box02、box03、box04。调整它们的位置最终形成一个房屋样子，如图1所示。



小提示：也可以先绘制出一个box，按住shift用移动或旋转的方式绘制出另外3个box。

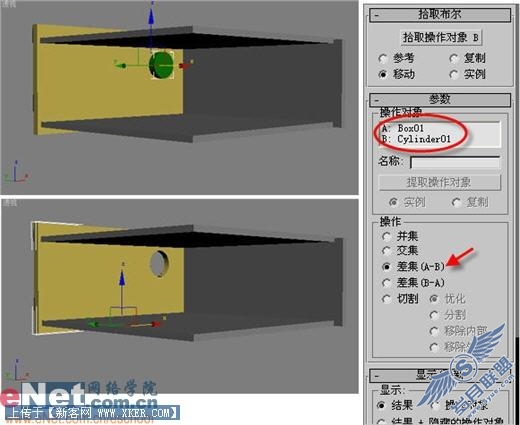

2、点击“创建”命令面板中的“几何体”按钮，单击“圆柱体”工具按钮，在前面视图中绘制一个cylinder01，结合着其他视图将它放置在box01上（黄色长方体）。选中box01，单击“创建”命令面板，在下拉列表框中选择“复合对象”项。点击“布尔”按钮，在视图中选择cylinder01，于是在box01上挖了个洞作为窗口，如图2所示。

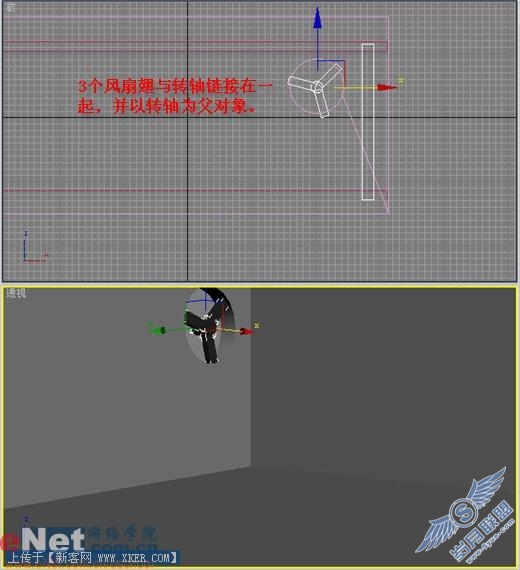

3、点击“创建”命令面板中的“几何体”按钮，单击“圆柱体”工具按钮，在前面视图中绘制一个cylinder02；单击“长方体”工具按钮，在前面视图中拖动鼠标绘制出3个长方体box05、box06、box07，将它们汇合在一起放置在窗口，如图3所示。



小提示：分别选中box05、box06、box07，点击工具栏上的“选择并链接”按钮链接到cylinder02（转轴）上，这样当设定转轴旋转时，3个长方体也跟着转。

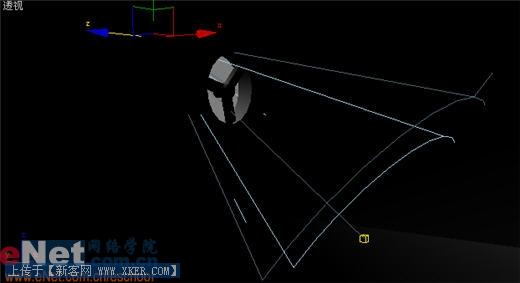

4、单击“创建”命令面板，单击“灯光”按钮进入创建灯光命令面板，在下拉列表中选择“标准”项，单击“目标聚光灯”按钮，在视图中绘制1盏spot01，如图4所示。



小提示：因为场景的色调比较暗，因此我们再创建一个泛灯光omni01，配合表现体积光的效果，但不应将环境光调得太高。

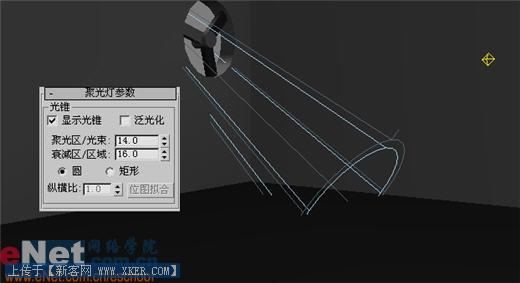

5、选中spot01，点击“修改”命令面板，打开“聚灯光参数”卷展栏，修改其光区参数等，如图5所示。

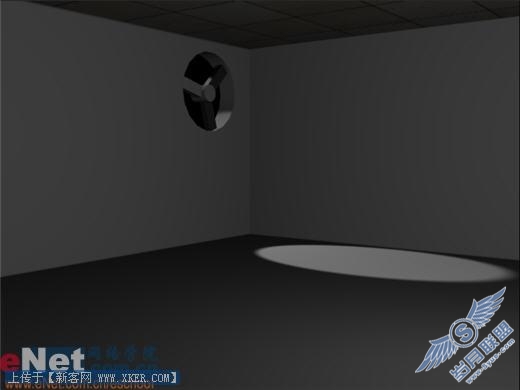

6、单击工具栏上的“快速渲染”按钮，此时的效果如图6所示。

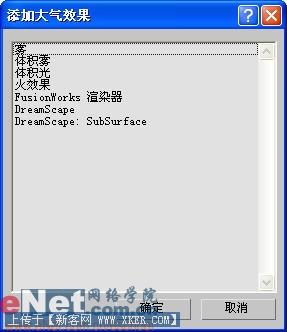

7、单击“渲染”菜单中的“环境”命令，打开其属性窗口，单击“大气”卷展栏下的“添加”按钮，在弹出的“添加大气效果”窗口中，选择“体积光”项，并单击确定。如图7所示。

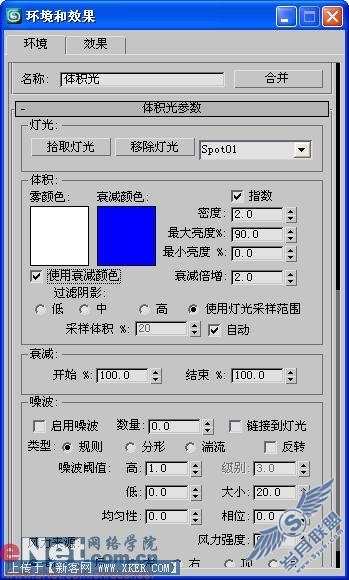

8、选择“体积光”项，展开“体积光参数”卷展栏，单击“灯光”栏中的“拾取灯光”按钮，在视图中选择spot01，然后修改相关参数，如图8所示。



小提示：“雾颜色”色块用于设置形成灯光体积雾的颜色；“衰减颜色”色块用于设置衰减区内雾的颜色；选择“指数”复选框后，系统将跟踪距离以指数方式计算光线密度的增量，否则会以线性计算；“密度”是指雾的浓度。

9、单击工具栏上的“快速渲染”，可以看到效果如图9所示。

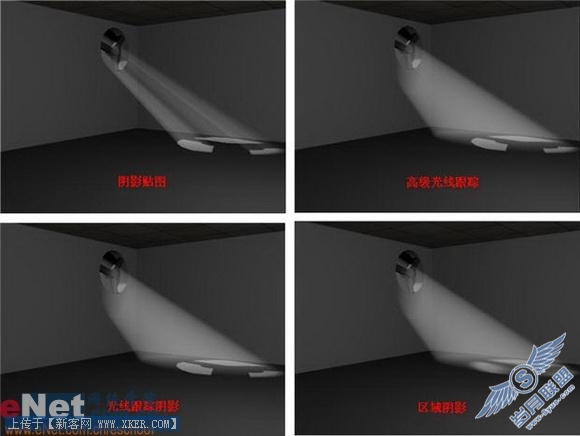

小提示：已经产生漫反射效果，但还没有产生风扇遮挡后的效果，需要打开灯光的投影参数，选择spot01，在修改面板中的“常规参数”栏下勾选“阴影”启用。这里应选择“阴影贴图”项，才会产生较好的光柱效果，如图10所示。

10、选中风扇转轴cylinder02，将动画滑竿移到100帧处，点击左下角的“自动关键点”按钮，用工具栏上的“选择并旋转”按钮旋转转轴，记录转动过程，单击“自动关键点”完成创建。

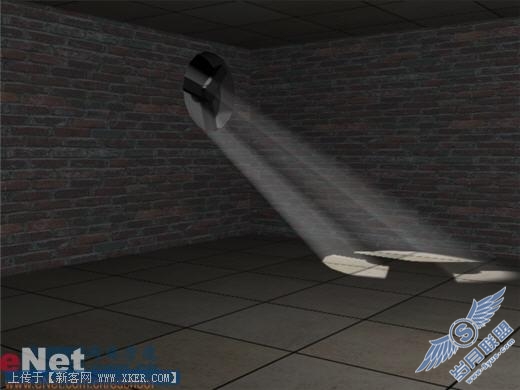

11、最终点击“播放动画”按钮看到光线透过旋转的风扇射到屋内形成的光柱效果，截其一帧，如图11所示。
