把门将军 用3DSMAX打造金属锁具

把门将军 用3DSMAX打造金属锁具内容简介：先看一下最终效果： 一、绘制锁实体 1、启动3dmax9.0，单击创建命令面板，点击几何体按钮，在下拉列表框中选择标准基本体项。单击长方体按钮，在视图中绘制一长方体box01，并修改其参数，如图1所示。 先看一下最终效果：


一、绘制锁实体

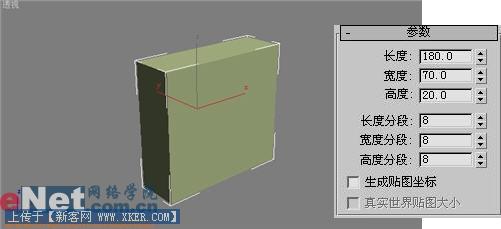

1、启动3dmax9.0，单击“创建”命令面板，点击“几何体”按钮，在下拉列表框中选择“标准基本体”项。单击“长方体”按钮，在视图中绘制一长方体box01，并修改其参数，如图1所示。



2、选中box01，点击“修改”命令面板，在“修改器列表”下拉框中选择“编辑网格”项，进入其选择面板，点击“顶点”按钮，展开“软选择”卷展栏，修改其参数，如图2所示。

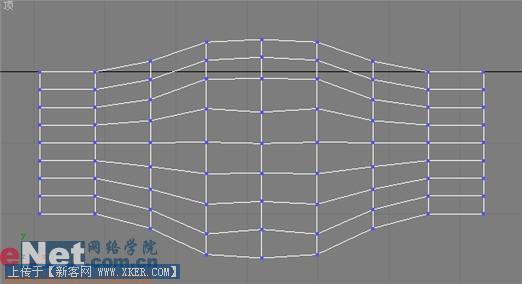

3、在顶部视图中用鼠标框选每一行的顶点，进行拖拽，如图3所示。



4、通过上下顶点的不同程度的拖拽，最终形成的样子如图4所示。



小提示：这里应当注意要框选上面的顶点，不应当单点，否则只选中的是一个。5、选中box01，进入“修改”命令面板，在“修改器列表”下拉框中选择“网格平滑”项，修改其参数，如图5所示。

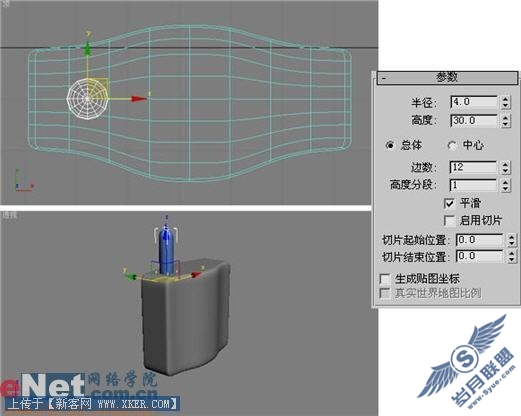

6、单击“创建”面板中的“几何体”按钮，在下拉列表中选择“扩展基本体”项，单击“胶囊”按钮，在顶部视图中绘制一胶囊体capsule01，并适当调整其大小，如图6所示。

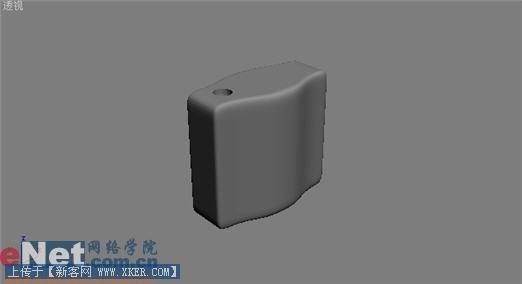

7、选中box01，在“几何体”面板中点击下拉列表框“复合对象”项，单击“布尔”按钮，进入其属性面板，单击“参数”卷展栏中的 “拾取操作对象B”按钮，在视图中选择capsule01，复合后的效果如图7所示。

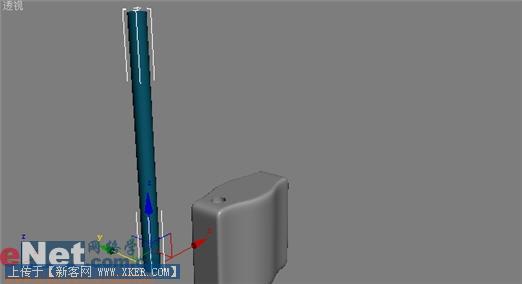

8、单击“几何体”命令面板，在下拉列表中选定“标准基本体”项，单击“圆柱体”按钮，在顶部视图中绘制一圆柱体cylinder01，并适当调整其尺寸，如图8所示。

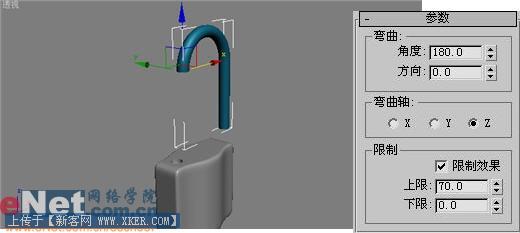

9、选中cylinder01，单击“修改”命令面板，在“修改器列表”下拉框中选择“bend”项，并进入其参数卷展栏修改弯曲度，如图9所示。

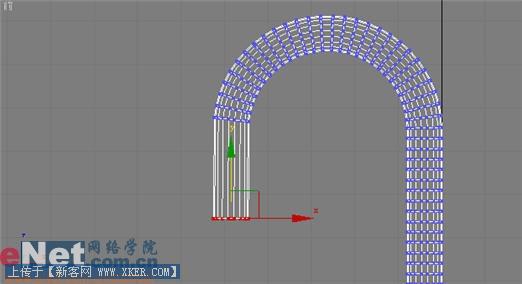

10、选中cylinder01，单击“修改”命令面板，在“修改器列表”下拉框中选择“编辑网格”项，点击“顶点”按，在视图中框选底部的顶点，并将其拖动到如图10所示的位置。

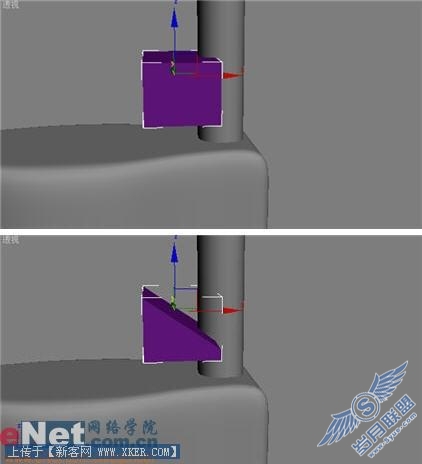

11、创建一长方体box02，单击“修改”命令面板，在下拉列表框中选择“编辑网格”项，并进入其属性面板，单击“顶点”按钮，修改其形状，并调整其位置，如图11所示。

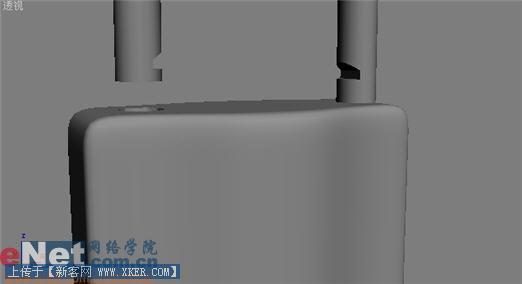

12、选中cylinder01，单击“几何体”按钮，在下拉列表中选择“复合对象”项，单击“布尔”按钮，进入拾取布尔卷展栏，点击“拾取操作对象B”按钮，在视图中选择box02得到模型，同样的方法也操作另一部分，如图12所示。


二、材质配置

1、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第一个样球，打开“明暗器基本参数”卷展栏，在下拉列表中选择“金属”项，打开“金属基本参数”卷展栏，修改相关值，如图13所示。



2、打开“贴图”卷展栏，单击“反射”后的“none”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“光线跟踪”贴图，并调整其值为60。如图14所示。

3、选择box01，将第一个样球材质赋予它。

4、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第二个样球，打开“明暗器基本参数”卷展栏，在下拉列表中选择“金属”项，打开“金属基本参数”卷展栏，修改相关值，如图15所示。



5、打开“贴图”卷展栏，单击“反射”后的“none”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“位图”贴图，为其指定一图片，如图16所示。


6、将第二个样球材质赋予cylinder01。

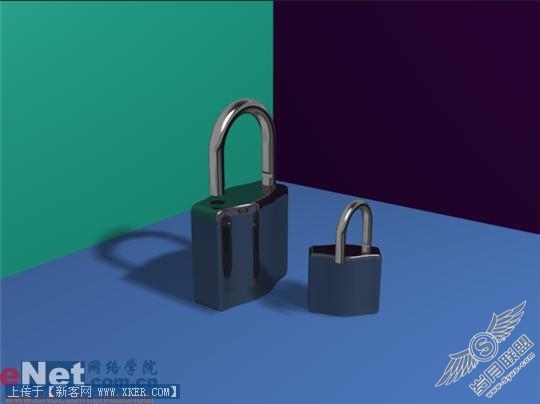

7、为场景添加一泛灯光，并启用阴影贴图，最终渲染如图17所示。
