迎奥运 3dmax造型设计奥运旗飘飘

迎奥运 3dmax造型设计奥运旗飘飘内容简介：先看一下最终效果： 副标题一、 绘制旗杆 启动3dmax9.0，点击创建命令面板，选择其中的图形 线工具按钮，在前视图中，绘制三条线段，分别为line01、line02、line03，再点击创建面板，选择几何体 球体按钮，分别在三 先看一下最终效果：



一、 绘制旗杆

启动3dmax9.0，点击“创建”命令面板，选择其中的“图形 　 线”工具按钮，在前视图中，绘制三条线段，分别为line01、line02、line03，再点击“创建”面板，选择“几何体 　 球体”按钮，分别在三个线段顶端绘制球体sphere01、sphere02、sphere03。点击“修改”命令面板，分别对线段、球体的相关属性进行调整，如图1所示。



2、点击“reactor”菜单下的“create object 　 cloth collection（布料集合）”命令，在视图中单击鼠标左键加入该集合。在视图区选择“cloth collection”，单击“修改”命令面板，点击“pick（拾取）”按钮，在视图中单击某平面，比如plane02，如图3所示。另外也将其他两面添加进去。



三、 添加风力系统

1、点击“reactor”菜单下的“create object 　 wind”命令，在视图中单击鼠标左键，添加风力系统wind01。

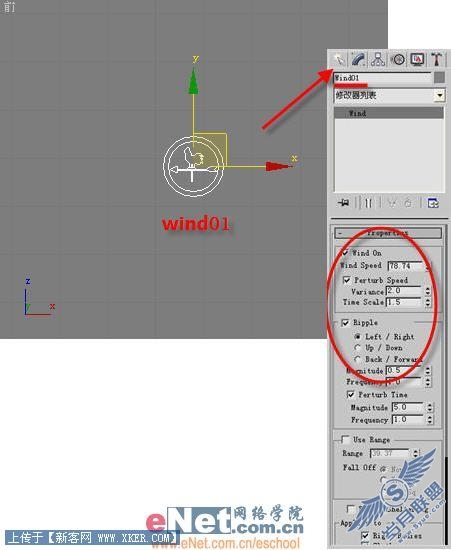

2、选中wind01，单击“修改”命令面板并修改相应的参数，注意，“wind speed（风速）”用于控制风的速度；“perturb speed（速度干扰）”用于产生变化的风力强度，制作不规则的风力等。如图4所示。



3、点击“reactor”菜单下的“create object 　 rigid body collection”建立一个RBCollection01，作为硬性物体集合，拾取方法同“布料集合”类似，这里对象就是line01、line02、line03。

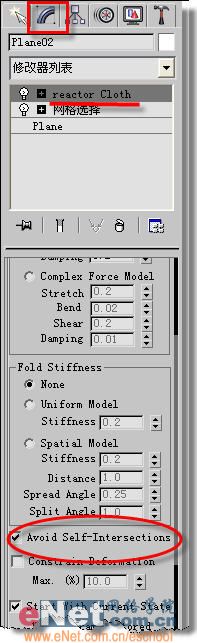

4、选择平面plane02，点击“修改”命令面板，在“属性”项目面板中勾选“avoid self—intersections（避免自身交叉）”项。如图5所示。

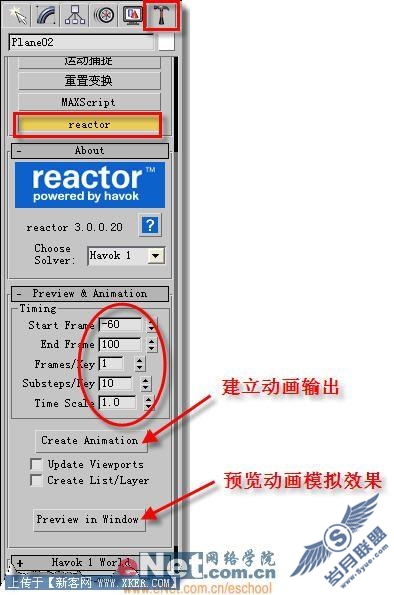

5、选择命令面板中的“工具”选项夹，点击“reactor（动力学）”进入动力学属性面板，在“preview & animation”卷展栏中，可以定义动画与输出参数，也可以点击“preview in window”按钮，打开预览窗口，然后点击“P”键观察模拟效果。如图6所示。

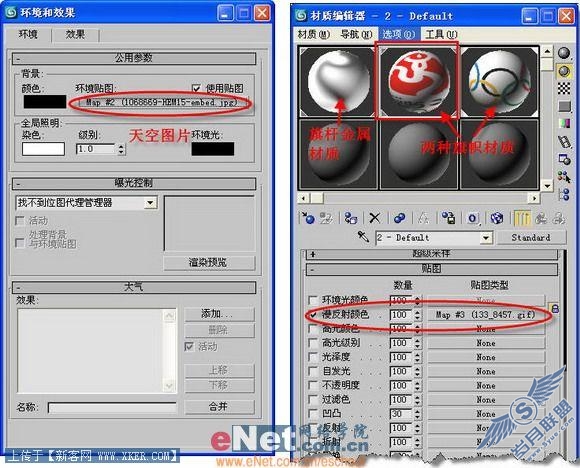

小提示：在最终预览效果图时，应当对环境背景作些调整，点击“渲染”菜单下的“环境”命令，指定某一环境贴图，比如蓝天等，总之与旗帜比例、视角相仿的图片。点击工具栏上的“材质编辑器”按钮，为旗杆定义金属特性、为平面赋予奥运图片，比如会徽或五环旗等，最终将它们应用到相应的物体上。如图7所示。



最终效果图

环境背景、旗杆、旗面、风力、布料、硬物等所有的材质都被赋予相应属性后，最终使得北京2008奥运旗帜在众人期盼中迎风飘扬！如图8所示。
