恒久：3dmax造型设计之情人钻戒

恒久：3dmax造型设计之情人钻戒内容简介：先看一下最终效果： 副标题一、圆管、异面体绘制 1、点击创建命令面板，点击几何体按钮，在下拉列表中选择标准基本体项。单击管状体工具按钮，在顶部视图中绘制圆管tube01，通过修改命令面板，调整其尺寸参数，并在下 先看一下最终效果：



一、圆管、异面体绘制

1、点击“创建”命令面板，点击“几何体”按钮，在下拉列表中选择“标准基本体”项。单击“管状体”工具按钮，在顶部视图中绘制圆管tube01，通过“修改”命令面板，调整其尺寸参数，并在下拉列表中选择“网络平滑”项，在其细分量栏中，修改其平滑度，如图1所示。

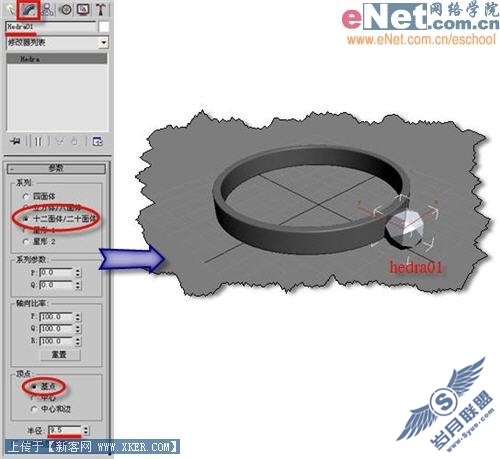

2、点击“几何体”按钮，在下拉列表中选择“扩展基本体”项，单击其中的“异面体”工具按钮，在前面视图中创建异面体hedra01，可修改其系列、顶点参数，如图2所示。



二、材质设置

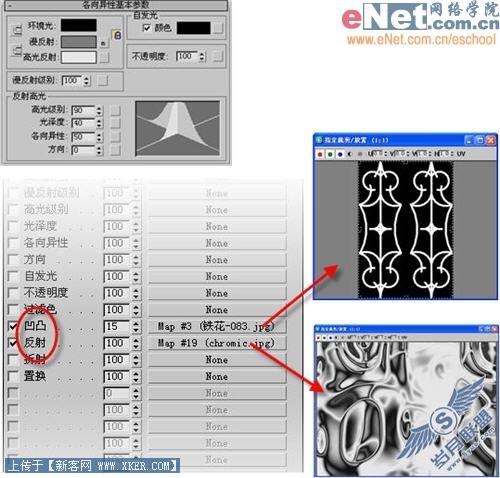

1、点击工具栏上的“材质编辑器”按钮，打开其属性，选择第一个样球，打开“贴图”卷展栏，点击“反射”后面的“none”按钮，打开“材质/贴图浏览器”，选择“新建”单选框，然后在右边列表中双击“位图”贴图，指定具有反射效果的图片。点击“凹凸”的“数量”值改为15，然后点击“none”按钮，打开“材质/贴图浏览器”，选择“新建”单选框，在右边列表中双击“位图”贴图，选择事先准备好用于钻戒上的背景图片。如图3所示。

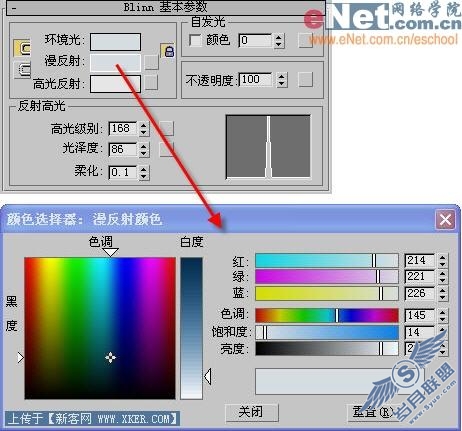

2、在“材质编辑器”中选择第二个样球，修改“漫反射”的颜色设置，定义红：214、绿：221、蓝：226。如图4所示。



提示：此时，可以将两个样球材质分别赋予tube01和hedra01，点击“快速渲染”按钮，查看一下最初效果了。

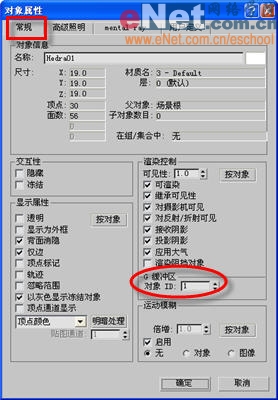

3、选中hedra01，单击右键，选择“对象属性”命令进入其面板，在“常规”选项夹的“G－缓冲区”栏下，修改对象ID为1，方便以后特效处理时使用，如图5所示。

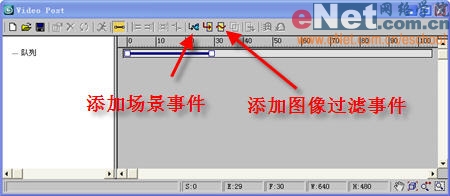

4、点击“渲染”菜单中的“video post”命令，打开其视频合成器窗口，如图6所示。

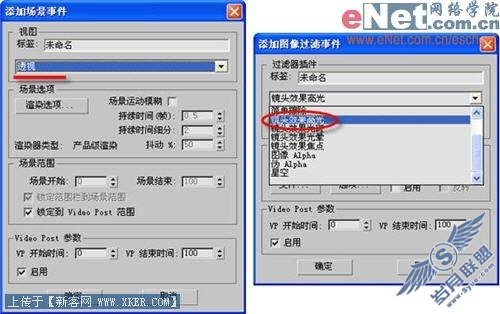

5、点击“添加场景事件”按钮，打开其属性面板，在“视图”的下拉列表中选择“透视”项后按确定。点击“添加图像过滤事件”按钮，在打开的窗口中“过滤器插件”下拉列表中选择“镜头效果高光”项，如图7所示。

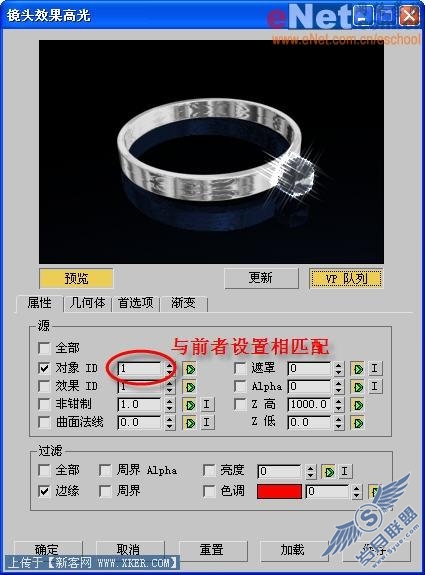

6、在视频合成面板中，双击“镜头效果高光”项打开其窗口，点击“设置”按钮，打开窗口，先点击“VP序列”按钮，然后再点击“预览”按钮，查看其效果，如图8所示。

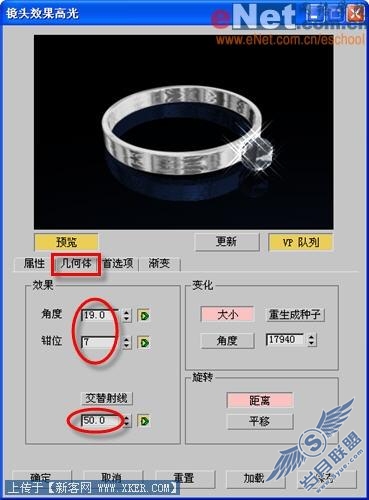

7、点击“几何体”选项夹进入其属性面板，修改其参数，这里的“角度”是设置星光的旋转角度；“钳位”是光芒处理的数量；“交替射线”是设置光芒之间的随机变化；当按下“距离”按钮时，光芒会随距离的变化而旋转，距离变化越快，光芒旋转也快；按下“平移”会使光芒随镜头移动而旋转。如图9所示。

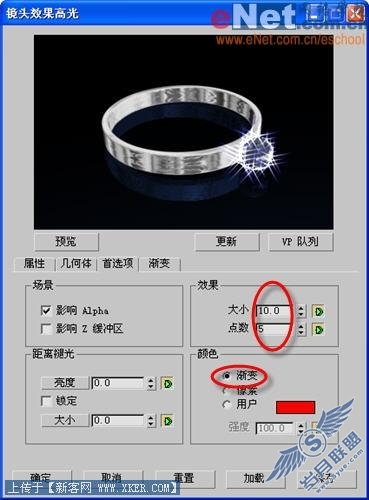

8、点击“首先项”选项夹，修改面板中的“效果”尺寸使得光芒更强；“点数”值用来定义光芒的射线数，取自1－500间任意整数，如图10所示。



9、最后新建一个平面作为背景，为其定制材质、设置灯光。可以在“视频合成”面板中设置好输出参数，单击“执行序列”按钮，经过渲染后最终形成效果，如图11所示。
