Pro/ENGINEER教程 绘制麻花钻头

Pro/ENGINEER教程 绘制麻花钻头内容简介： 　　先看看效果！

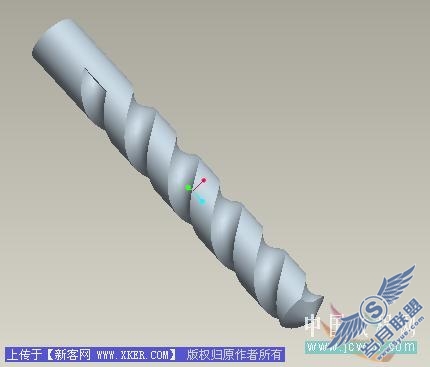

　　效果图1

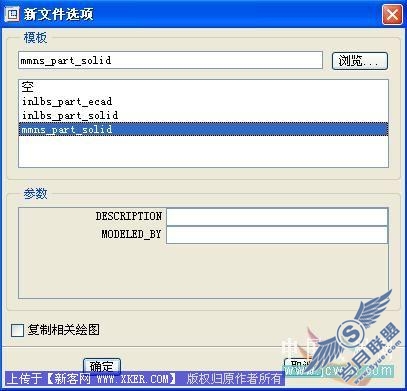

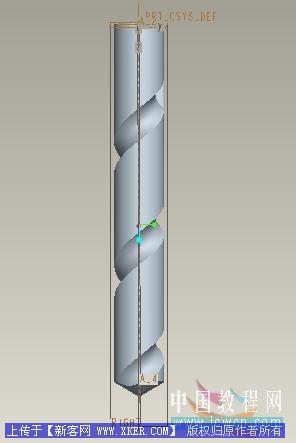

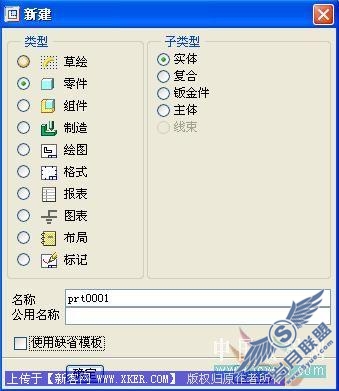

　　效果图2 　　1.新建一个零件的三维模型。在新建对话框中“类型”下选“零件”，“子类型”下选“实体”，名称可随便取。

　　图1

　　2.选择米制单位。

　　图2

　　3.单击拉伸工具按钮。

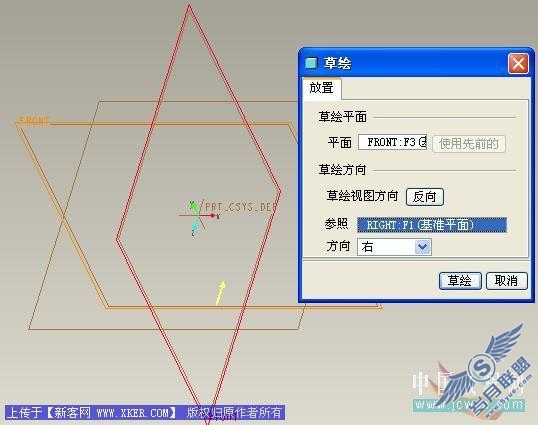

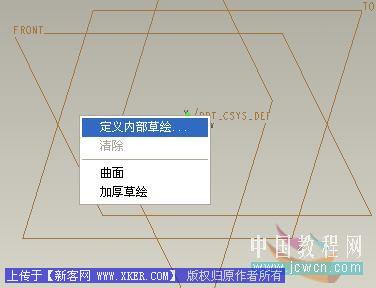

　　图3　　4.在绘图区右击，从弹出的快捷菜单中选择“定义内部草绘”命令。选择front基准面为草绘平面，right为参照平面，方向选“右”，单击“草绘”。

　　图4

　　图5

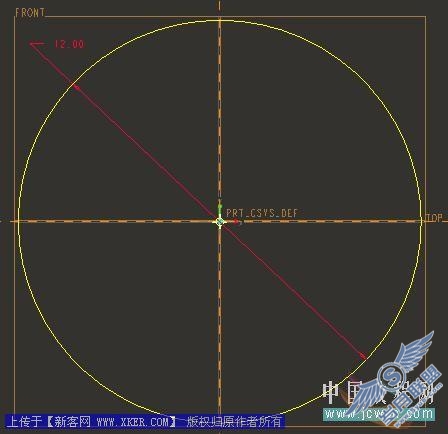

　　5.创建如图所示尺寸的特征截面。单击完成按钮。

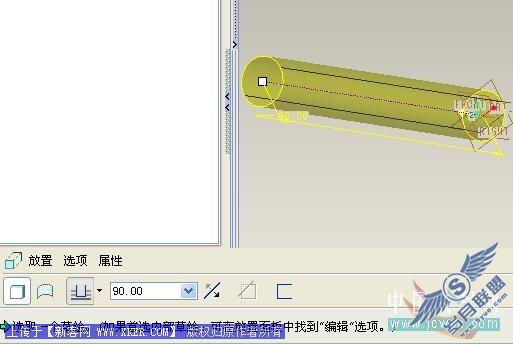

　　图6　　6.选取深度类型为定值拉伸，深度为90，单击完成按钮。

　　图7

　　7.单击旋转命令按钮。

　　图8

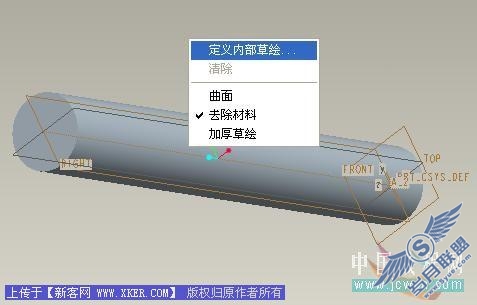

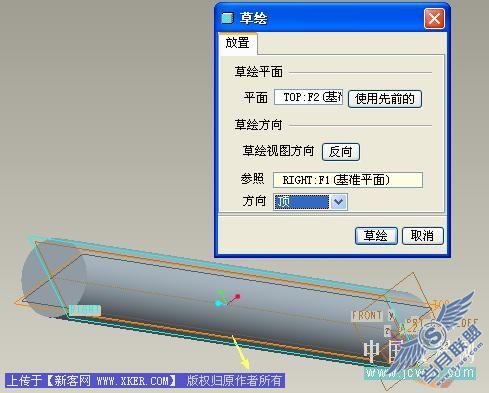

　　8.在绘图区右击，从弹出的快捷菜单中选择“定义内部草绘”命令。选择top为草绘平面，right为参照平面，方向选“顶”，单击“草绘”。

　　图9

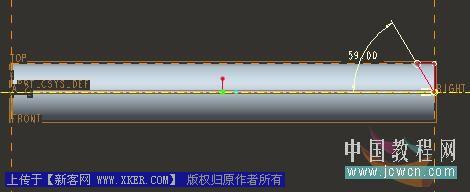

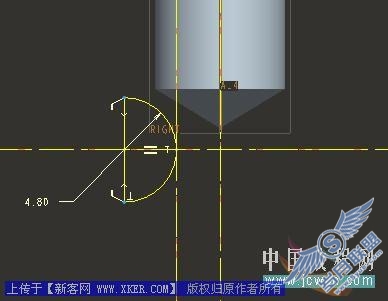

　　图10　　9.创建如图所示尺寸的截面草图。(切记一定要画轴的轴心线，不然旋转特征不能生成！！！)。单击完成按钮。

　　图11

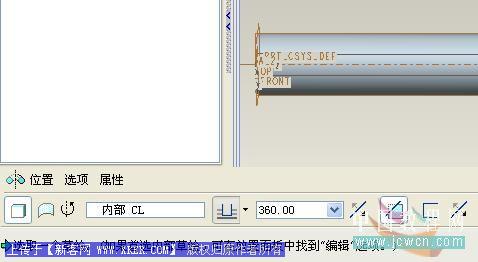

　　10.参数设置如图。单击完成。

　　图12

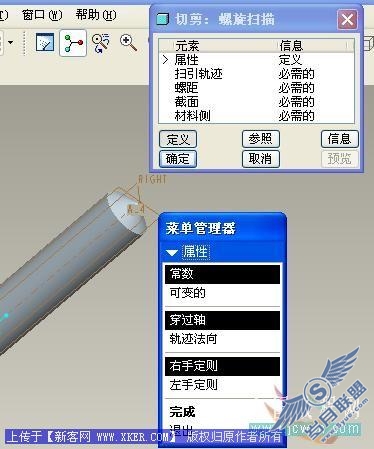

　　11.在菜单栏上选择“插入”---“螺旋扫描”---“切口”命令。

　　图13　　12.具体设置如图。单击完成。

　　图14

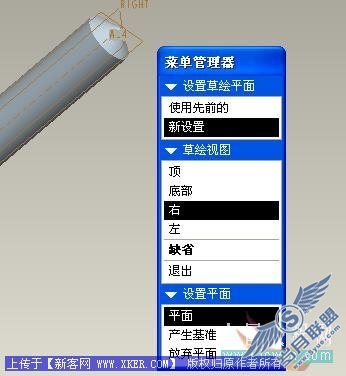

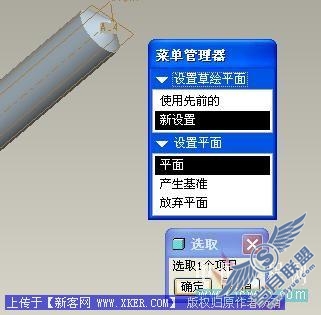

　　13.选取right基准面为草绘平面，方向向右，front基准面为参照平面。

　　图15

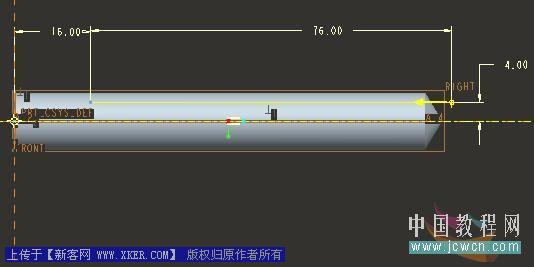

　　图16　　14.绘制如图所示的扫描线。(切记一定要画轴的轴心线，不然扫描特征不能生 成！！！).单击完成。

　　图17

　　15.输入螺旋节距值30。单击完成。

　　图18

　　16.绘制如图所示的螺旋截面，单击完成，选择正向。确定即可。

　　图19　　17.单击预览，确定。

　　图20

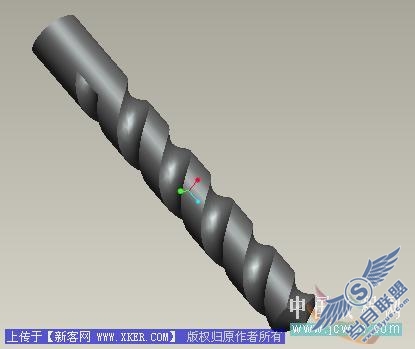

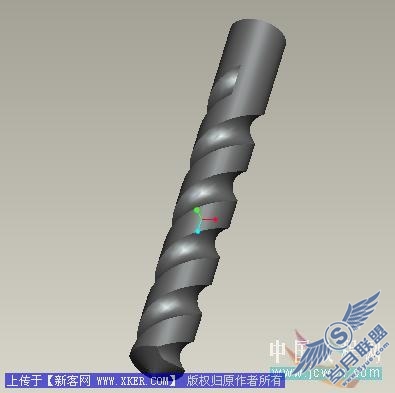

　　18.到现在为止，已经创建好了钻头的一个螺旋曲面，如图所示。而我们都知道钻头是双螺旋结构的，可以看成是双头螺纹，所以需创建另一螺旋面。

　　图21

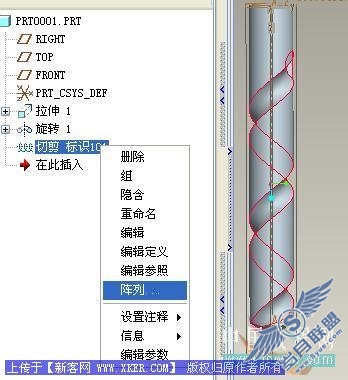

　　19.在模型树中选择刚才创建的特征“剪切标识”，单击右键，选择“阵列”命令。

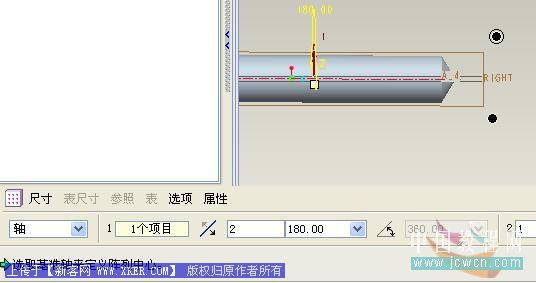

　　图22　　20.具体参数设置如图所示。单击完成。

　　图23

　　21.好！现在差不多完工了！就差渲染了。

　　图24

　　22.才菜单栏上点“视图”----“颜色和外观”，然后根据自己喜欢的颜色对钻头渲染一下吧！稍微带点金属光泽就可以了！好了！完工！！

　　图25

　　
