AutoCAD教程：建模之机械轴承

AutoCAD教程：建模之机械轴承内容简介：先看最终效果： 效果图 第1步 画出如图图形 图1 副标题 第2步 利用打断或修剪修改成如图。建议打断或修剪用的不熟练的多练习一下。 图2 第3步 转换面域 命令路径：绘图 面域 图3 第4步 偏移红色辅助线，距离20。 图4 副 　　先看最终效果：

　　效果图

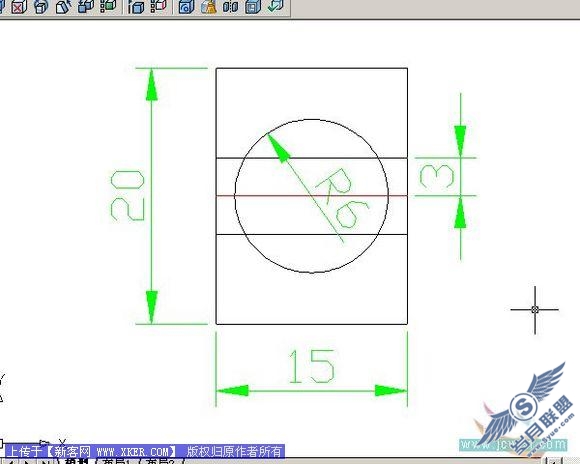

　　第1步 画出如图图形

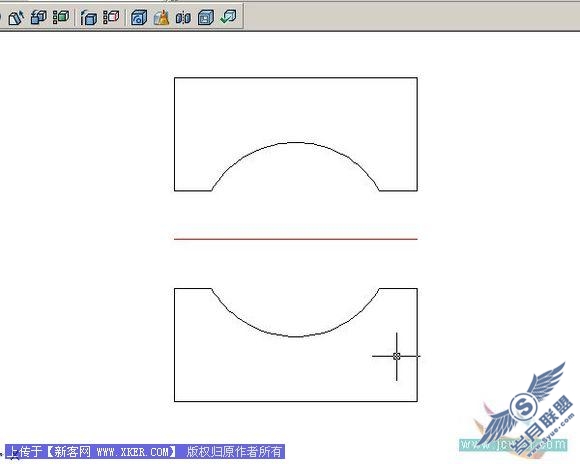

　　图1 　　第2步 利用打断或修剪修改成如图。建议打断或修剪用的不熟练的多练习一下。

　　图2

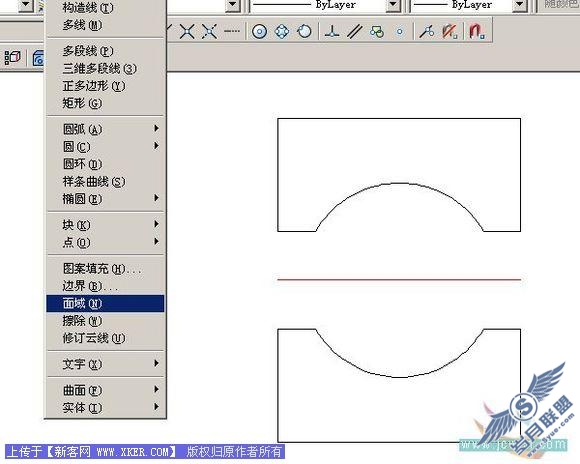

　　第3步 转换面域 命令路径：绘图< 面域

　　图3

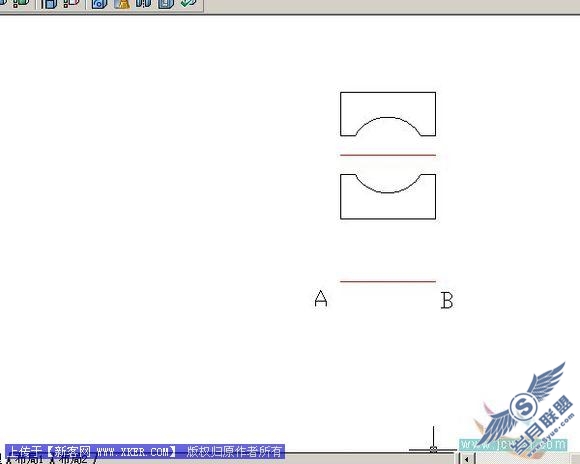

　　第4步 偏移红色辅助线，距离20。

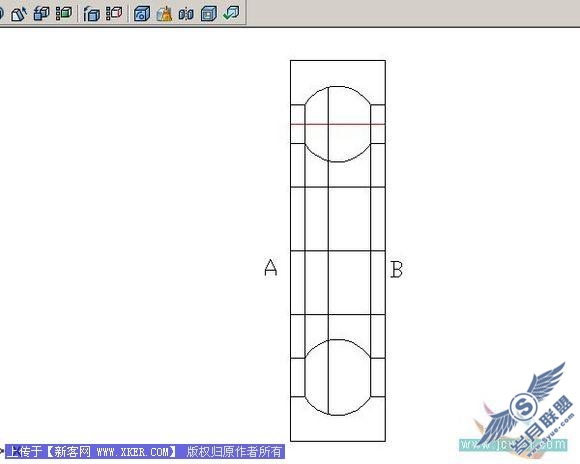

　　图4　　第5步 三维旋转 根据提示，选中上面图形 以AB为轴 命令路径：绘图<实体 <旋转

　　图5

　　旋转后

　　图6

　　第6步 绘制滚珠 命令路径：绘图<实体<球体 直径6

　　图7　　第7步 阵列滚珠 转换左视图 圆形阵列 滚珠，可以预览下，看看有没相交的滚珠

　　图8

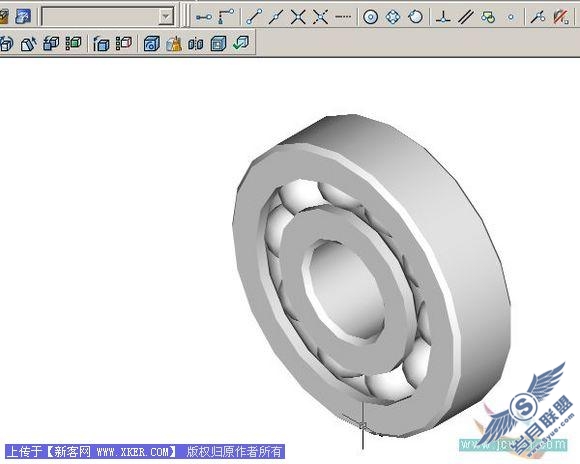

　　第8步 上色 命令路径：视图<着色<体着色

　　图9

　　第9步 倒角 切换到 西南等轴视图和东南等轴视图 对圆柱边进行倒角 距离1。 这样是为了更贴近实物

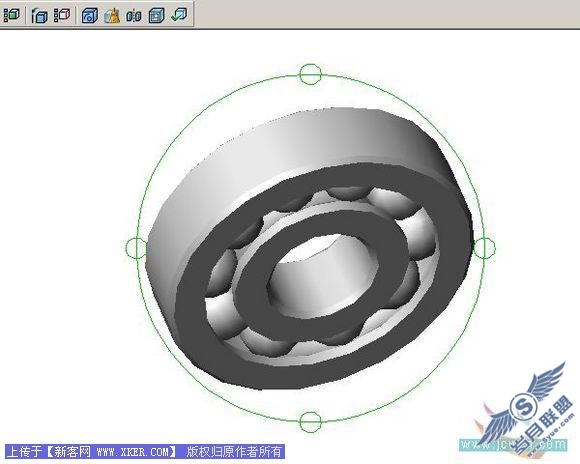

　　图10　　轴承画好了，旋转观看一下吧

　　图11

　　图12

　　

　　本教程由中国教程网提供
