VAV空调系统中的自动控制

来源:岁月联盟 作者:卓俊生 时间:2010-08-22

摘要: 通过工程实例介绍了VAV变风量空调系统中水泵和风机的变频控制原理,以及现场直接数字控制DDC系统的控制过程,分析了VAV变风量集中空调系统的节能效果。

关键词: 变风量 变频控制 DDC控制器 节能




随着国民的快速,人民的生活品质正在逐步提高,对室内空气环境的要求也越来越高。为了满足人们的需要,建筑物空调系统正在快速的普及和发展。与此同时,建筑物的能耗也越来越大。据统计空调系统的能耗占建筑物总能耗的50~70%。因此,在满足人们需要的同时,必须利用先进的自动控制系统大力开发节能型空调系统。

集中空调是将所有空气处理设备都集中设置在一个空调房间里,空气处理所需的冷、热源由集中设置的冷冻站或锅炉房集中供给。VAV变风量集中空调系统,是相对于传统的定风量集中空调系统较先进的一种空调方式。它的基本原理是通过改变送入被控房间的风量(送风温度不变)来消除室内的冷、热负荷,保证房间的温度达到设定值并保持恒定。例如,夏季当室内温度高于设定值时就提高送风量,反之减小送风量;冬季当室内温度高于设定值时就减小送风量,反之提高送风量。这种空调方式可以显著的降低空调系统的能耗和改善空调系统的性能,提高空调系统的舒适度。

工程概况

北京某大厦,总建筑面积12万m2,地上31层地下3层,建筑物功能为写字楼。空调冷源采用离心式冷水机组,热源采用市政供热系统。空调末端主要采用变风量空调系统。空调自控系统采用某公司的METASYS管理系统。


图1 冷冻站系统流程图

水系统的自动控制

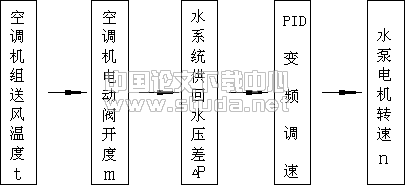

如图1所示,空调冷冻水系统循环泵,由初级泵和次级泵组成。初级泵为定频泵,其流量只需满足冷水机组的额定流量。次级泵采用变频泵根据供回水之间的压差ΔP,控制水泵电机转速从而改变水泵的供水量。控制过程如下图所示

控制过程

当空调负荷逐渐减小,空调机组送风温度t达到设定值时,现场DDC控制器自动将空调机组的回水电动阀开度m减小,以减少机组水流量,此时系统供回水压差ΔP随之增大。通过DDC控制器自动调节变频器的输出频率使水泵转速n下降,从而减小系统水流量。同理,当空调负荷增大时,相应的増大系统的水流量。当次级泵b1满负荷运转时,流量仍不能满足空调系统需要时,DDC控制器自动开启次级泵b2。此时次级泵的流量大于初级泵的流量,系统回水通过旁通管回到次级泵进口,旁通的水量通过流量计q进行检测。如果旁通的水量大于某一设定值时,说明一台制冷机的制冷量不能满足负荷的需要。同时系统自动启动第二台制冷机。反之,停止一台制冷机。上述过程中电动阀、系统压差均采用PID的调节方式。控制系统中干扰量是空调负荷,检测变送装置是温度传感器、压差传感器,控制器是DDC执行器是电动阀、变频水泵。由于空调负荷的滞后性、每个房间空调负荷的不均匀性,使得末端空调机组电动阀不可能同时开大或同时关小,从而造成水系统压差的不稳定性。采用PID的调节方式可以实现超前调节、积分调节,使系统控制更加平稳。

水泵变频调速的节能原理

如图2所示,当空调系统刚开始运行时由于负荷大,系统的水流量为Q1,空调系统运行一段时间后负荷减小并且趋于稳定,水流量变为Q2。根据水泵流量Q、压力P、转速n和功率N间的如下关系:

可以看出改变水泵转速,使流量适应空调负荷的变化。水泵效率η1=η2=const ,水泵功率大幅度下降,具有显著的节能效果。


图2 水泵的变速调节

空调末端变风量系统的自动控制

变风量空调系统中的空调机组采用变频风机,送入每个房间的风量由变风量末端装置VAVbox控制,每个变风量末端装置可根据房间的布局设置几个送风口。如图3所示,

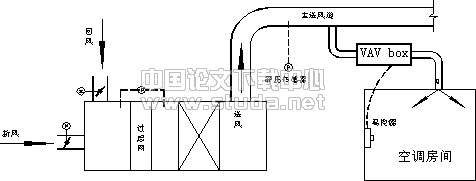

图3 变风量系统流程图

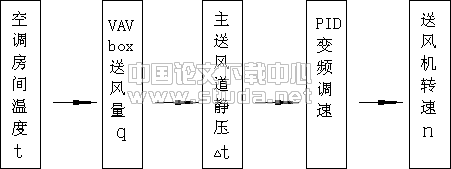

室内温度通过末端装置设在房间的温控器进行设定,温控器本身自带温度检测装置,当房间的空调负荷发生变化实际值偏离设定值时,VAVbox根据偏离程度通过系统,确定送入房间的风量。送入房间的实际风量可以通过VAVbox的检测装置进行检测,如果实际送风量与系统计算的送风量有偏差,则VAVbox自动调整进风口风阀以调整送风量。例如夏季,当室内温度高于设定值时,VAVbox将开大风阀提高送风量,此时主送风道的静压P将下降,并通过静压传感器把实测值输入到现场DDC控制器,控制器将实测值与设定值进行比较后,控制变频风机提高送风量,以保持主送风道的静压。如果室内温度低于设定值时VAVbox将减小送风量。冬季和夏季的调节方式相同,但调节过程相反。具体控制过程如下图所示

上述控制过程中,控制对象为室内温度、主送风道静压P,检测装置为静压传感器,调节装置是现场DDC控制器,执行器是变频风机,干扰量是VAVbox风阀开度、空调负荷。另外,送风道的严密性也是不可避免的干扰量,但可以通过改善施工工艺使之减小到最小程度。由泵与风机的相似律可知,变频风机和变频水泵的节能原理是一样的,这里就不在重复叙述。

由于变风量系统在调节风量的同时保持送风温度不变,因此在实际运行过程中必须根据空调负荷合理的确定送风温度。例如夏季,当送风温度定的过高,空调机组冷量不能平衡室内负荷时,空调机组可能大风量工频运转,此时起不到节能效果。空调机组的送风温度可以通过现场DDC控制器进行设定,并且通过控制空调机组回水电动阀,对送风温度进行有效的控制,控制过程如前所述。

为了使变风量系统更加稳定的工作、充分发挥节能效果,保持良好的室内空气品质。现场DDC可以对空调机组进行起停控制,通过设定时间表,使机组按时工作按时停止。对于有几十台甚至上百台空调机组的大厦来说,可以节省很多人工。DDC控制器通过监测新风与回风的焓值,确定新风与回风的混合比。在保持最小新风量的同时充分利用回风,以减少制冷机组能耗。DDC控制器还可以对空调机组过滤网前后的压差进行监测。当过滤网出现堵塞时会及时报警,以免长时间影响机组送风量。各个现场的DDC控制器通过控制器NCU与中央控制室之间进行信息交互,实现整个系统的集中控制。

空调系统的设计负荷,是考虑在最不利环境下的最大负荷。在实际运行的过程中,处于最大负荷运行状态的比例很小,所以采用变风量空调系统可以取得良好的节能效果。

1 陆耀庆. 实用供热空调设计手册. 建筑出版社. 1993

2 张振昭,许锦标,万频. 楼宇智能化技术. 机械工业出版社. 2001
