地铁施工影响邻近管线的研究现状与展望
摘 要:从地下管线初始应力、接口模拟、失效模式、管土相互作用、控制标准、评估简化算法、离心模型试验以及有限元数值分析等方面,综述了国内外隧道施工对地下管线影响的已有研究成果。开挖引起周围地层的差异沉降是导致管线功能丧失的主要原因,主要表现形式为纵向弯矩引起的横向断裂和非刚性连接的管线接头张开等。影响管线变形的主要因素包括管线与隧道的相对位置、管线的弯曲刚度和土体的强度。管线的控制标准可以从地层移动、管线接头转角与脱开以及管线应变等方面考虑制定。对此类问题的分析,常用的弹性地基梁法与工程类比法都是基于经验的预测方法,没有考虑管道腐蚀引起的安全性下降,仅是采用较严格的变形控制标准。应在腐蚀管道评定的基础上合理制定变形控制标准,结合开挖引起地层移动与管土相互作用以及管材强度与变形特性的研究,建立一套完整实用的管线安全性评估体系。
关键词:地下管线;管土相互作用;地铁施工
目前我国已有9个城市开通了地铁、轻轨线路。大规模的地铁建设势必造成对城市地下管线的影响,有许多管线年代很久,结构强度低,稍加扰动就会引起渗漏而酿成灾害和事故。地铁施工影响邻近管线问题,国外已有较多研究,国内在这方面研究不多,仅对深基坑开挖影响邻近管线有较深入研究。充分了解国内外的研究现状,对于下一步开展相关研究十分必要。
1 地下管线研究
1·1 初始应力研究
埋地管线在受到开挖引起地层运动扰动前的应力称为初始应力。正常情况下埋入地下的管道所受的主要负荷为内压力(工作压力、实验压力)和外压力(垂直土荷载、水平土荷载和地面活荷载)。Taki与O′Rourke[1]分析了作用在铸铁管上的内部压力、温度应力、重复荷载和安装应力,认为作用在管线上的初始应力值大致为当管线纵向弯曲应变达到0.02%~0.04%时对应的应力值。Moser[2]进行了螺旋肋钢管和低劲性加肋钢管的试验,结果显示这些管线的性能很大程度上受土壤密度的影响。王绍周等[3]对各类压力管进行了支座荷载、轴向应力等方面的研究工作,提出了初始应力的理论方法及相应计算公式。
埋地管线的实际受力情况为三维应力状态,当管径较小且埋深较浅时,内外压力引起的径向应力和环向应力相对较小,一般都小于其抗拉、抗压强度,而隧道开挖对他们影响又很小,对管线的安全不起控制作用,可以只考虑由于隧道开挖而在管线中引起的纵向弯曲应力或接头脱开应力。
1·2 管道接头模拟
地下管可分为刚性管和柔性管。接头允许转动的管道称为柔性管,否则为刚性管。Singhal[4]在柔性管性能方面做了很多基础工作,对公称口径分别为100,150,200及250mm的离心铸造球墨铸铁管进行弯曲、拉伸和扭转试验,得到了轴心拉拔力、弯矩和扭矩的计算公式。通过研究球墨铸铁管橡胶接头的轴向拉伸、弯曲和扭转的试验特性,解析管线接头的抗变形机制。试验结果显示管线的埋深与土体的强度均是影响管线变形的因素。在轴向拉伸与扭转试验中,接头处的密封圈与管道之间的摩擦系数控制着管段间是否发生脱离以及脱离的时间;摩擦系数越大,管段越不易脱离。
李大勇在Singhal的基础上,研究了深基坑开挖引起的柔性接口地下管线位移及其接口内力问题,并与刚性管进行了对比。指出围护结构位移与地下管线位移密切相关,最有效控制地下管线位移,达到对其安全保护的措施是采用基坑内被动区土体加固、加设内撑或两者并用的方案。
1.3 管线失效模式
管线功能失效的形式是多样的,并因其周围土体受到施工扰动而产生附加应力和附加变形。同时,由于管线的刚度远大于土体的刚度,又必然会对周围土体的移动产生抵抗作用。在施工扰动作用下,管线可能产生泄漏,甚至结构上的破坏Clarke[8]系统了管线的各种破坏类型及其原因,如图1所示。Attewell[9]等提出了脆性灰铁管的几种功能失效的模式:①纵向弯矩引起横向断裂;②环向弯矩引起纵向劈裂;③熔断、由长期腐蚀引起孔洞或穿孔;④管线接头处泄漏;⑤引入连接点处泄漏;⑥直接冲击引起损伤。上述破坏形式的出现与管线的材料、接头类型、几何尺寸等多种因素有关。在地铁施工过程中,开挖引起周围地层的差异沉降是导致管线功能丧失的主要原因,主要表现形式为纵向弯矩引起的横向断裂。对于非刚性连接的管线,地层差异沉降导致的管线接头张开也是非常普遍的现象。
2 管—土相互作用
Attewell[9]认为,隧道施工引起的土体移动对管线的影响应根据隧道轴线方向与管线的相对位置确定。当隧道与管线垂直时,管线周围土体的纵向位移将引起管线弯曲应力的增加及接头转角的增大;当隧道与管线平行时,土体对管线的轴向拉压作用将引起接头脱开以及管体拉压应力的增加。管土相互作用主要表现为管线对土体移动的抵制作用,这种抵制作用主要与管线的直径、刚度、接头类型及所处位置有关。
2.1 理论模型
O′Rourke[10]根据隧道开挖引起的地层移动模式,分析了柔性管的破坏准则,提出了管—土相互作用的模型。

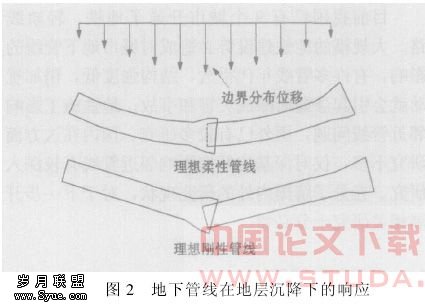

如图2所示,理想刚性管变形类似独立刚性管段,变形由接头转角独立承担;理想柔性管变形与地层一致,其变形直接反映地层移动的曲率,接头处无转角。理想刚性管主要通过接头的相对转动承受变形,理想柔性管承受变形主要是在管内产生弯矩,实际的管线属于刚性管还是柔性管主要取决于管—土的相对刚度、接头弯矩承载力、接头相对于地层移动的位置,等等。

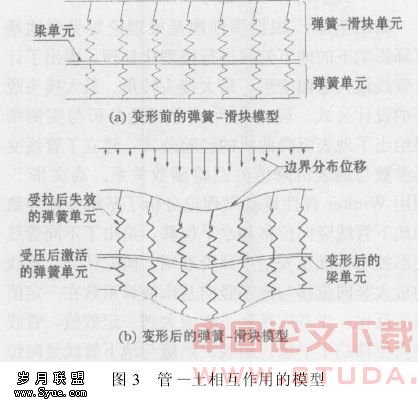

O′Rourke提出采用弹簧-滑块模型来模拟管—土相互作用,如图3所示。弹簧的弹性系数为
式中:d表示管线外径,mm;k为系数(取管径305mm对应的地基反力系数的值)。
2·2 管—土相互作用类型
根据管线对土体有无抵制作用,可以将管—土相互作用分为2类。
1)无抵制作用
对于埋置深度不大(一般在1.5m以内)的地下管线,通常可以假设管线对周围土体移动没有抵抗能力,将沿土体的移动轨迹变形。Carder与Tayor[11]采取足尺试验,研究了置于不同土体中的埋置深度0.75m和直径100mm的铸铁管在邻近开挖影响下的性状改变情况。试验结果表明,管线的移动轨迹与所处地层土体移动轨迹相吻合。
O′Rourke和Ahmed[12]等用二维及三维有限元模拟了深沟开挖对邻近铸铁管线的影响;分析结果表明,当管线与周围土体不产生相对位移时,可以不考虑施工对管线的影响。Nath[13]应用三维有限元模拟分析了管径75~450mm的铸铁管在埋深1.0m条件下对邻近地层开挖的响应;分析结果显示,管径小于150mm的铸铁管线对地层的移动几乎没有任何抵抗能力。Georgiadis[14]研究表明,埋置深度不大(通常在1.5m以内)的地下管线受到的作用力与土体移动的速度成幂指数关系。
2)有抵抗作用
当管线管径增大到一定程度后就会对周围土体的移动产生抵制作用,从而增大了管线破坏的风险。按照管线与周围土体的接触情况,对此又可分为管线与土体紧密接触和管线与土体分离2种情况。这方面的研究报道相对较少。
3 研究方法
3.1 地下管线的经验控制标准
1)地层移动控制标准
O′Rourke&Trautman[10]提出了一种管线损害评估的经验方法,主要指标是管线可能受损处的地层移动坡角Smax/i,它与可能的管线破坏的关系是高斯沉降分布的函数。对砂层中的浅埋隧道,规定了横向沉降槽的Smax/i限值,如表1所示。
由于该方法没有考虑地层条件、管线种类等变化带来的风险,对于脆性材质管线如灰色铸铁管,上述评估方法并不适用。
2)接头转角与脱开控制标准

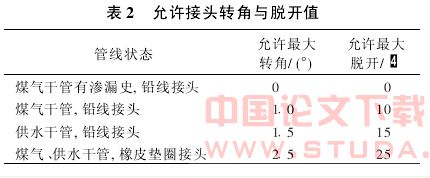

如表2所示,Attewell[9]等人给出了铸铁管在地层移动作用下接头转角与脱开的允许值。
在没有足够资料条件下,管线接头转角θ可以采用保守的估计,并取最大估计值。当管线与隧道横交时,
将计算的估计值与表2的控制标准比较,可以做出管线的安全性评价。
3)管线应变控制标准

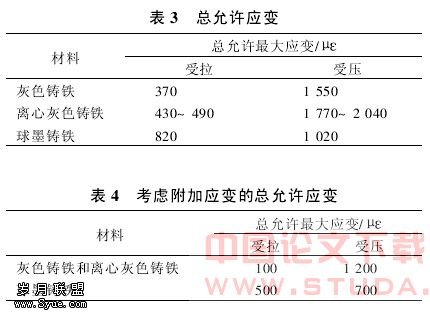

铸铁管对隧道开挖引起的拉应变比较敏感,一般压应变不起控制作用。总拉应变主要由2部分组成:与曲率相关的弯曲应变和轴向应变。受管线铸造质量等多种因素的影响,管线破裂时的拉应变值变化很大,一般在4000~6000με。铸铁的缺陷会引起应力集中,在管壁相对较薄地方的拉应变可以降到2000με[15]。另外,其他原因导致地层移动而引起管线的应力集中也会导致铸铁的质量退化[16]和腐蚀[17]。因此设计时需要考虑这些因素。Attewell等提出了在直接拉应力作用下总允许应变的限制范围,如表3所示;如果考虑地层移动作用下管线的附加应变,允许值的选用应该更加保守,如表4所示。
表3中的标准比较保守。关于拉应变取值,Herbert和Leach[18]指出:对于直径大于300mm的灰色铸铁管取200με,直径小于300mm的灰色铸铁管取150με是合理的;在相对不利情况下,可将上述取值分别降低为150和100με。
3.2 弹性地基梁法

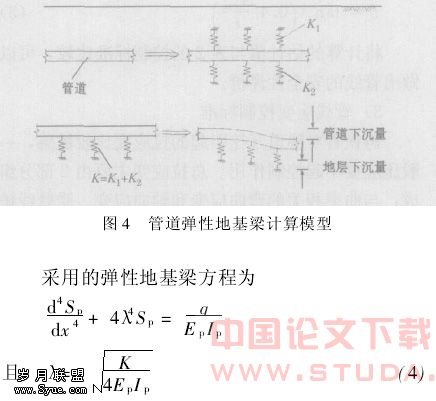

Attewell[9]基于Winker弹性地基梁理论提出了隧道施工对管线影响的模型,分别计算了管线垂直与平行地层运动时管线的弯曲应力与接头转角。研究认为,采用弹性地基梁法预测管道的变形是简单且可靠的,并提出了一系列的经验公式以及管线经验控制标准。如图4所示,刘建航、侯学渊[19]用弹性地基梁法计算了基坑施工引起的管道地基沉陷以及管道的弯曲应力,将管道变形的曲率半径作为判断标准。
式中:K为基床系数;Ep为管道的弹性模量;Ip为管道的惯性矩;q为作用在管道上的压力;Sp为管道位移量。
Takagi[20]在现场调查的基础上,研究了由于开挖引起的地层沉降模式。采用弹性地基梁法计算隧道开挖在钢管与铸铁管上引起的附加应力。研究认为:当地层移动与管线走向垂直时,弯曲应力起控制作用;随沉降槽宽度的增加,管线上的弯曲应力逐渐减小。在考虑地层沉降后,对弹性地基梁方程进行了修正,如式(5)所示。
EI(d4S/dx4)+KSd=KSpd (5)
式中:S为地层沉降量;Sp为管线沉降量;EI为管线弯曲刚度;K为地基基床系数;d为管线直径。
高田至郎[21]根据弹性地基梁理论对受到地基沉降影响下的地下管线进行模型化处理,提出了计算管线最大弯曲变形、最大接头转角、最大接头脱开的设计公式。段光杰[22]结合理论分析与实测结果给出了地表沉降曲线的经验公式,建立了管线变形参数与地表沉降值的经验函数关系。高文华[23]利用Winker弹性地基梁理论分析了基坑开挖导致的地下管线竖向位移和水平位移,给出了不同管线变形控制标准及安全度评价准则。研究认为,管线的最大竖向位移与地基竖向基床换算系数在一定值内成反比;当基床换算系数增大到一定数值,管线竖向位移趋于平稳;地表沉陷量与地下管线竖向位移成正比。
3.3 刚性管线由隧道开挖引起的最大弯矩的计算方法
Vorster[24]提出了预测刚性接头地下管线在隧道开挖下引起的最大弯矩的方法,主要根据管线和隧道的几何形状、土体与管道的刚度、管线位置处的地层移动进行判断。该方法采用等效线性的方法并考虑了土体的非线性特性。用该方法计算得到的弯矩可以作为离心机模型试验结果的上限。
综上所述,地铁施工对管线影响的预测分析方法大致可分为数学解析法和工程类比法2类。数学解析法又分为两阶段分析法和地层结构法,地层结构法中包括弹性地基梁法和结构土体完全耦合作用法。但上述方法也存在不足。弹性地基梁法没有考虑管道—结构的位置关系,仅通过地层沉降推测管道沉降,没有对管线的安全与否做出评价。工程类比法给出了管线变形的控制标准以及保守的变形估计值,但缺乏对这一问题的系统研究,尚未建立管线安全的评估体系。对于管线受施工影响的预测分析,本文推荐采用弹性地基梁法,选用地表最大沉降值作为目标控制值。
4 离心机模型试验研究情况

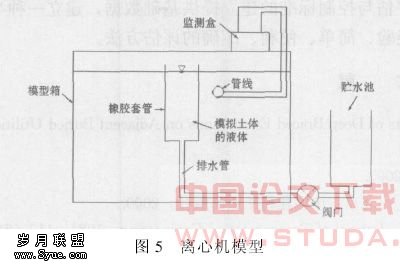

OsamuKusakabe[25]主要研究在砂土中开挖对邻近管线响应的离心模型试验。离心机的模型如图5所示。
根据离心模型试验,影响管线移动的2个主要因素是管线轴线与开挖面的距离和管线的弯曲刚度。管线的弯曲刚度越大,所承受的弯矩也越大。最大的弯曲应变(竖直的和水平的)发生在靠近开挖面附近的位置。靠近开挖面的管线主要承受竖直弯矩,随着与开挖面距离的增加,逐渐承受竖直和水平方向的弯矩。管线与开挖面距离越远,管线运动的水平分量越大,竖向弯曲应变和水平弯曲应变越小,且竖向应变降低的速度比水平应变快。
5 采用有限元法的研究情况
李大勇[5-7]采用三维有限元法研究软土地基深基坑工程对邻近管线的影响,并考虑了基坑围护结构、土体与地下管线变形的耦合作用。计算管线位移与监测结果吻合较好。吴波[26,27]等人利用三维有限元方法和基于ANSYS软件平台,建立了隧道支护结构—土体—地下管线耦合作用的三维有限元分析模型,对地下管线的安全性进行了预测。
Hunter[28]采用两阶段分析法和有限元模型,将施工过程视为洞室扩散,依据M—C屈服准则,管线接头采用铰接连接,施加反向弯矩作为接头抵抗力。运用FLAC软件计算结果表明,管线接头的转动降低了管段内的弯曲应力,破坏主要是由于受拉应变达到极限引起的轴向开裂。
Ahmed利用有限元模型计算了地下管线在邻近深基坑开挖时的附加弯曲应力,认为铸铁管线弯曲应变限值可取500με,球墨铸铁管线弯曲应变限值可取1500με。
采用有限元法分析研究属于地层结构作用法中的结构土体完全耦合法,理论上可以考虑土体的非均质和各向异性,目前较流行的FLAC、ABAQUS等软件均能模拟地铁施工过程。然而,现在各种土体本构关系理论的基本假定以及土体参数的不确定性,限制了这类方法的应用,目前为止仅用于工程设计验算。随着对土体应力—应变关系研究的深入以及土体参数室内试验、位移反分析等手段的进一步提高,结构土体完全耦合法的应用前景将十分广阔。
6急需解决的关键问题和对策
6.1急需解决的关键问题
1)管线调查工作困难
将地铁施工影响范围内的管线情况调查清楚,是开展管线影响研究乃至管线保护工作的前提。但是因产权所属关系不同,目前没有一个管理部门熟悉全部地下管线的分布情况。同时,受城区道路改造的影响,即便管线的管理部门也不一定能够提供管线的准确位置。
2)既有管线承载能力与控制标准难以确定从管线用途来看,需要重点保护的管线为上水管及雨、污水管和煤气管。对于雨、污水管,要搞清其渗漏的情况,这对于判断其承载能力以及制定控制标准尤为重要。另一方面,由于具体工程的施工方法、邻近的管线类型和周围土体等因素差别较大,给控制标准的制定带来了很大困难。
此外,管线的劣化度评估和剩余变形能力的研究还存在很大不足。已有研究多是针对油气管线的腐蚀剩余寿命和风险分析,针对城市生活用地下管线,尤其是雨、污、上水和煤气管的研究较少,迫切需要对管道的剩余安全度进行有效的评估。
3)研究方法方面
弹性地基梁法以Peck的地表沉降公式为基础,对实际情况做了很多简化,无法真实反映实际管土的耦合作用。工程类比法又有其使用上的局限性,无法从理论上把握这一问题的本质。此外,管线调查与控制标准的制定存在着很多困难,导致结构土体完全耦合法以及更接近实际的理论解析方法缓慢。
6.2 对策
1)管线劣化度评估首先需要建立管线材质随埋置年代腐蚀深度的关系。随着超声波探测、电磁波探测等一些非开挖管线探测技术的发展,不同地质情况下的埋地管线腐蚀研究将会更加深入。
腐蚀曲线与埋置管线的种类、材质、接头类型、直径、埋深、防腐层、埋置土体类型等多种因素相关。根据现场调查可以建立某一地区的劣化度影响因素评估的经验方法。
管线剩余变形能力则要在现场调查的基础上, 通过室内试验得到,主要是弯曲试验以及拉伸试验,试验的主要成果是管线的剩余或极限变形能力、以及接口的最大转角和最大脱开值。
2)随着有限元法、有限差分法以及边界元方法的发展,对管土相互作用以及地铁开挖的施工模拟都已经成为现实。数值试验可以与室内试验形成良好的互补。ABAQUS,FLAC等软件都可以用来实现地铁施工模拟。
3)充分利用国内大规模地铁建设的契机,收集整理地铁施工邻近管线的各种资料,为管线现状评估与控制标准的建立提供基础数据,建立一种半经验、简单、便利、准确的评估方法。
[1]KristinMM,RichardJF,EdwinCR.AnalysisofEffectsofDeepBracedExcavationsonAdjacentBuriedUtilities
[R].Evanston:NorthwesternUniversity,2003.
[2]MoserAP.地下管设计[M].北京:机械出版社,2003.
[3]王绍周,关文吉,王维新.管道工程设计施工与维护[M].北京:建材工业出版社,2000.
[4]SinghalAC.BehaviorofJointedDuctileIronPipelines[J].JournalofTransportationEngineering,1984,110(2):235—250.
[5]李大勇.软土地基深基坑工程邻近地下管线的性状研究[D].杭州:浙江大学,2001.
[6]李大勇,龚晓南,张土乔.软土地基基坑周围地下管线保护措施的数值模拟[J].岩土工程学报,2001,23(6):736—740.
[7]李大勇,龚晓南.软土地基深基坑工程邻近柔性接口地下管线的性状分析[J].土木工程学报,2003,36(2):
77—80.
[8]NationalCoalBoard.SubsidenceEngineer'sHandbook[M].London:NationalCoalBoard,1975.
[9]AttewellPB,YeatesJ,SelbyAR.SoilMovementsInducedbyTunnellingandTheirEffectsonPipelinesandStruc-
tures[M].London:BlackieandSonLtd,1986.
[10]O′RourkeTD,TrautmannCH.BuriedPipelineResponsetoTunnelingGroundMovements[A].Europipe′82
[C].Switzerland:AccessConferencesLtd,1982:9—15.
[11]CarderDR,TaylorME.ResponseofaPipelinetoNearbyDeepTrenchinginBoulderClay[R].Britain:Trans-
portandRoadResearchLaboratory,1983.
[12]O′RourkeTD,AhmedI.EffectofShallowTrenchConstructiononCastIronPipelines[A].AdvancesinUnder-groundPipelineEngineering,ProceedingsoftheInternationalConferenceMadson[C].USA:WI,1985:1—31.
[13]NathP.MovementsandStrainsInducedinBuriedPipesDuetoParallelTrenchExcavations:FiniteElementPredic-tions[J].JournalofPipelines,1986,5(4):233—249.
[14]Georgiadis.MichaelLandslideDragForcesonPipelines[J].SoilsandFoundations,1991,31(1):156—161.
[15]BracegirdleA,JefferisSA,TeddP,etal.TheInvestigationofAcidGenerationWithintheWoolwichandReading
BedsatOldStreetandItsEffectonTunnellinings[A].GeotechnicalAspectsofUndergroundConstructioninSoft
Ground[C].London:IntSymp,1996.
[16]HoweM.TheProtectionofBuriedPlantfromAdjacentDeepWorks[A].GroundMovementsandStructures,Pro-ceedingsofthe3rdInternationalConference[C].London:PentechPress,1985:62—79.
[17]HarrisonJT.CorrosionandCorrosionProtectioninGasTransmissionandDistributionMains[Z].London:Insti-tuteofGasEngineers,1976.
[18]HerbertR,LeachG.DamageControlProceduresforDistributionMains[A].Gas′90Inst[C].London:Institute
ofGasEngineers,1990:1437.
[19]刘建航,侯学渊.基坑工程手册[M].北京:中国建筑工业出版社,1997.
[20]TakagiN,ShimamuraK,NishioN.BuriedPipeResponsetoAdjacentGroundMovementsAssociatedwithTunne-
lingandExcavations[A].GroundMovementsandStructuresProceedingsofthe3rdInternationalConference[C].
London:PentechPress,1985:97—112.
[21]高田至郎.受地基沉降影响的地下管线的设计公式及应用[A].地下管线抗震[C].北京:学术书刊出版社,1990.
[22]段光杰.地铁隧道施工扰动对地表沉降和管线变形影响的理论和方法研究[D].北京:中国地质大学,2002.
[23]高文华.基坑变形预测与邻近建筑及设施的保护研究[D].长沙:湖南大学,2001.
[24]VorsterT,KlarA,SogaK,etal.EstimatingtheEffectsofTunnelingonExistingPipelines[J].Journalof
GeotechnicalandGeoenvironmentalEngineering,2005,131(11):1399—1410.
[25]KusakabeO,KimuraT,OhtaA,etal.CentrifugeModelTestsontheInfluenceofAxisymmetricExcavationonBur-iedPipes[A].GroundMovementsandStructuresProceedingsofthe3rdInternationalConference[C].London:PentechPress,1985:113—128.
[26]吴 波,高 波.地铁区间隧道施工对近邻管线影响的三维数值模拟[J].岩石力学与工程学报,2002,21(2):451—456.
[27]蒋正华,吴 波,高 波.地铁区间隧道施工对管线影响的数值模拟[J].隧道技术,2003,40(1):16—20.
[28]HunterA.EffectofTrenchlessTechnologiesonExistingIronPipelines[J].GeotechnicalEngineering,2005,158(3):159—167.
