注水工艺技术研究（六）

（3）常规偏心（上提解封式）一级二段管柱

a.主要工艺用途：

主要用于正注井的分层注水。满足投捞、调配以及包括吸水剖面的各种测试要求，

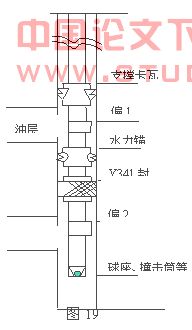

b.管柱结构：如图19所示。主要由水力卡瓦+偏配+水力锚+Y341系列注水封隔器+偏心配水器+底部球座+筛管+死堵组成。

c. 使用技术条件

Y341-114 、Y341-112主要用于深度<3000米的5- 1/2″套管正常的正注井。

Y341-110主要用于深度<3000米的5-1/2″套管正常或微套变的正注井。

d.工作原理：

座封：连好坐封管线，并将套管放开，将管柱上提0.6-0.7米，从油管内加压5-6MPa后，下放管柱至井口，继续加压至15-20MPa，完成封隔器座封。

验封：封隔器坐封后，由测试队进行投捞。从下至上逐级投捞堵塞器进行验封。

解封：直接上提管柱。

e.主要技术参数：见表8。

表8        上提解封式一级二段分注管柱配套工具主要技术参数表

（4）一级二段长效分注管柱：

a.主要工艺用途：

用于井下调配的一级二段分注工艺。

b.管柱结构：

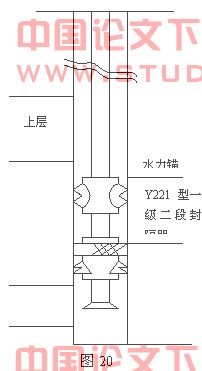

如图20所示。主要由水力锚+ TY221-110封隔器+喇叭口等。

c. 使用技术条件

主要用于井深〈3500米 的5-1/2″套管注水井。

d.工作原理

座封：管柱到设计位置后，上提管柱封隔器所需坐封距高度，正转2-4圈后下放至井口位置，完成封隔器座封。

验封：封隔器坐封后，装好井口，将套管放开，从油管内注水，注水压力至少25MPa，此时套管若无返水则验封合格。

解封：直接上提管柱。

e.主要技术参数：见表9。

表9      一级二段分注长效管柱配套工具主要技术参数表

（5）Ф114、112系列多级（三层及以上）分注管柱

a.主要工艺用途：用于井况较好、井下调配、测试的多级分注工艺。

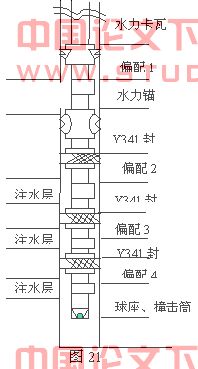

b.管柱结构：如图21所示。主要由水力卡瓦+偏配+水力锚+Y341系列注水封隔器+偏心配水器+底部球座+筛管+死堵组成。

c. 使用技术条件：

主要用于深度<3000米的5-1/2″套管正常的正注井。

d工作原理：

座封：连好坐封管线，并将套管放开，将管柱上提0.6-0.7米，从油管内加压5-6MPa后，下放管柱至井口，继续加压至15-20MPa，完成封隔器座封。

验封：封隔器坐封后，由测试队进行投捞。从下至上逐级投捞堵塞器进行验封。

解封：直接上提管柱。

e.主要技术参数：见表10。

表10    多级分注管柱配套工具主要技术参数表

（6）套管分注管柱：

a.主要工艺用途：

用于4in套管井一级二段分注工艺。

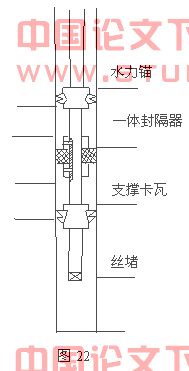

b管柱结构：如图22所示。

c.使用技术条件：

主要用于4in套管井。

d.工作原理：

座封：直接注水便可完成封隔器座封。

验封：从油管内注水至少25MPa，此时套管若无返水则验封合格。

解封：直接上提管柱。

e.主要技术参数：见表11。

表11        4in分注管柱配套工具主要技术参数表

　　５.机程序编制

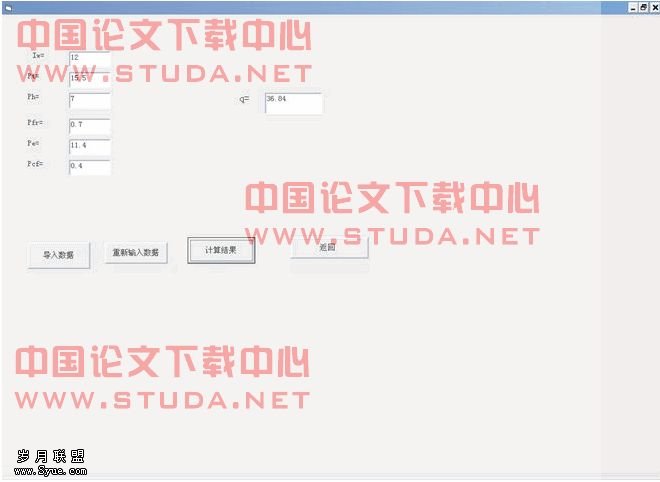

在第3章中介绍了有关嘴损的计算。为了方便计算，现把它编制成计算机应用程序如下：

Private Sub Command4_Click()

Text1(i).Text = Val(Text1(i).Text)

Text1(0).Text = 12

Text1(1).Text = 15.5

Text1(2).Text = 7

Text1(3).Text = 0.7

Text1(4).Text = 11.4

Text1(5).Text = 0.4

End Sub

Private Sub Command1_Click()

Text1(i).Text = Val(Text1(i).Text)

Text1(0).Text = ""

Text1(1).Text = ""

Text1(2).Text = ""

Text1(3).Text = ""

Text1(4).Text = ""

Text1(5).Text = ""

End Sub

Private Sub command2_Click()

Text1(i).Text = Val(Text1(i).Text)

Iw = Text1(0).Text

Pt = Text1(1).Text

Ph = Text1(2).Text

Pfr = Text1(3).Text

Pe = Text1(4).Text

Pcf = Text1(5).Text

q = Iw * (Pt + Ph - Pfr - Pe - Pcf)

Text2.Text = q

End Sub

Private Sub Command3_Click()

End

End Sub

　　6结论与认识

  通过对分层注水工艺的分析和研究得出了以下结论:

　　(1)通过对指示曲线的分析,可以知道,当注水曲线发生某种变化时,该现象是否正常,发生这种变化的原因。也可以说明地层或油井发生了什么变化。

　　（2）目前，分层注水的方法主要是油管和套管分两层段注水。

　　（3）了解了影响注水井吸水能力的各种因素。

　　（4）通过分层注水，吸水剖面可以明显改善，吸水状况良好。使对应油层得到了充分的能量补充，对应油井逐渐收效。

　　（5）对适合注水的地层，应积极开展和广泛推广分层注水的方法，完善分层注水工艺，进一步提高油田开发水平。

1． 王鸿勋、张琪.〈〈采油工艺原理〉〉.石油出版社.1993年。

2． K.E 布朗. 〈〈升举法采油工艺〉〉. 石油工业出版社.1999年。

3.《采油技术手册》石油化学工业出版社.1977年。

4.万仁傅，罗英俊主编.《采油工程手册》石油工业出版社，1992年。

5.王隆慧，李红春等，“高压注水井套管保护管柱受力分析探讨”文章编号：1001-3482（2004）增刊-0039-03。

6.李文华主编，《采油工程》石化出版社，2004年。

7.（美）G.鲍尔.威尔海特，《注水》石油工业出版社，1992年。

8.吴奇主编，《注水技术研讨会集2005》中国石化出版社2005年。

9.谭文彬等编著，《油田注水开发的决策部署研究》，石油工业出版社，2000年。
