诺基亚6220 Classic官方拆机图文教程（一）
Nokia 6220 Classic官方拆机图文教程（一）
告诫与注意
请参考手机用户说明以了解操作，服务以及保修相关的重要安全信息。同样要注意以下要求:
告诫:
1、服务中心有可能被要求安装手机车载系统于汽车内。某些故障的情况下，手机的射频信号有可能影响到汽车的电力管理系统和ABS（ANTI-SKIDBRAKINGSYSTEM）防抱死系统。如果有必要，请向汽车销售商或生产商请教以确定汽车电子系统对射频能量的抗干扰性能。
2、移动电话有以下地方是不能进行操作使用：有潜在爆炸可能的地方例如：加油站，煤气站，爆破作业区等。
3、任何无线收发设备，包括手机在内，可能会对受工业机构保护的医学设备进行干扰。如果有必要请与医用设备制造商进行沟通。其它电子设备也有可能受到干扰。
注意:
1、维修与调校只能由合资格的技术人员进行。
2、要确保所有工作都要戴上防静电带并在防静电工作室内进行。
3、只使用在物料清单中例出的已批准物料进行维修服务。
4、要确保所有元件，螺丝和绝缘体在维修和调校后都安装好。并确保所有电缆与电线都已安装到位。
静电释放是电子产品敏感元器件损坏的主要原因。因此每个服务中心都必需注意“诺基亚伙伴服务要求”中对静电防护所提出要求。同样也要注意此手册的静电防护要求。
一般维修信息
技术员可以从这一部分得到一般的维修提示来处理维修：
o TT如果自己想熟悉和了解诺基亚产品，请到http://www.nokia.com.cn/主页，进入服务与支持-->移动电话选择相应手机型号。下载并阅读产品指南或用户说明书。
o 在开始维修之前，请进入ESD防静电区域并使用ESD防静电带。
o 使用手套来避免油污和指纹。
o 用保护膜来保护显示窗口与显示屏，可避免灰尘与刮花。
o 当清洁金属键盘时，必需使用柔软的织物/防静电刷子和异丙醇溶液来进行清洁。不可以使用橡皮擦，因为它会刮花表面的保护层，使其容易氧化和受腐蚀。
o 如果非焊接的机械部件（屏蔽盖和屏蔽框部件除外）出现故障，不可以维修只能更换。
o 当拆除屏蔽盖维修后，请使用新的屏蔽盖。否则高频的泄漏有可能会影响设备。
o 永远使用诺基亚提供的备件。
o 检查有可能引起简单故障的器件的接点与焊点（例如：焊接的接口或开关）。如果有需要请重焊（只限于可进行无铅焊接的维修中心）。
o 清洁焊接后残留的助焊剂。
o 使用标准的螺丝力矩进行手机装配（留意服务手册的指引）。
o 一直都要使用我们的设备来测试手机是否正常。例如客户投拆充电功能，就请使用自己的充电器进行测试，以判别是手机还是充电器引起故障。
o 在给维修系统录入故障代码时，要注意选择故障代码为实际造成故障的原因。因为此编号录入的准确性对与产品的质量改善有极大的帮助（如有需要请参考诺基亚全球统一故障代码说明文件）。同样准确地录入更换器件也是必需的。
o 请了解某些故障与软件相关并可通过软件升级解决。

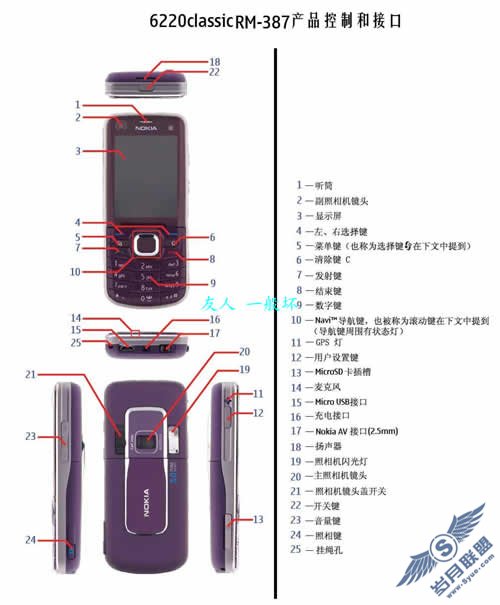

产品控制和接口
手机器件分解图

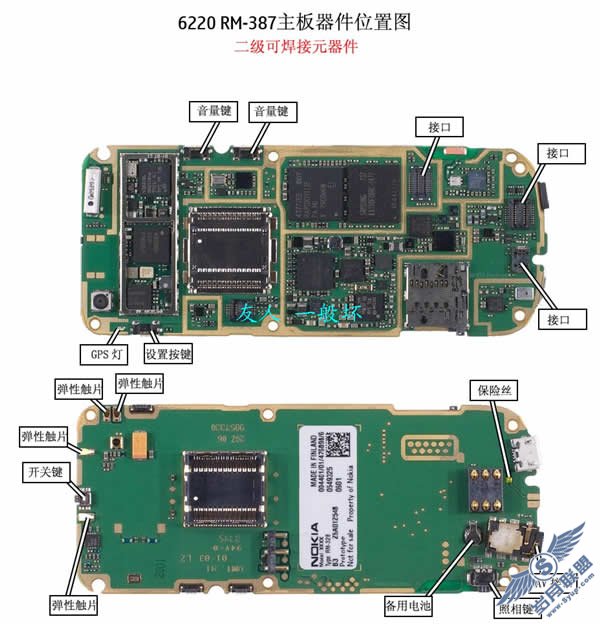

产品主板主要器件位置图
注意：此部份只作为此产品上二级维修中心可更换主要器件位置的简单说明，并不作为维修上的指引。因为所有的BGA的器件都不可以在一、二级维修中心更换。所以当遇到下面部份故障排除指引无法解决的故障时，请送三级维修中心
拆机步骤与装机介绍
1)6220 Classic拆卸演示。

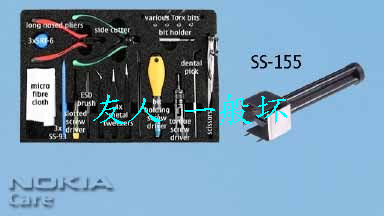

2)拆装前需要NOKIA标准工具箱(V2)和照相模块拆装工具SS-155。

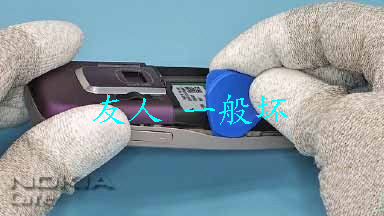

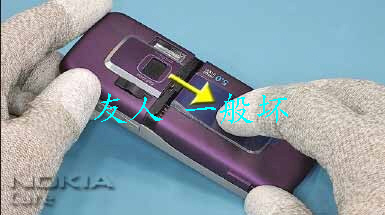

3)打开并拆走电池后盖。确保手机中没有插入电池。
