诺基亚N97官方拆机图文教程（二）

 再续前缘儿O(∩_∩)O~谢谢管理员MM和众多兄弟支持~

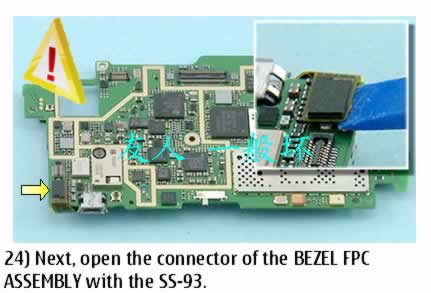

 24）接着用SS-93打开面板部件的柔性连接线

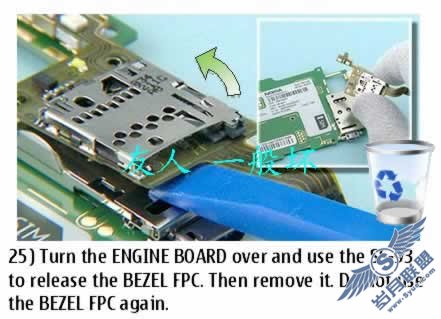

 25）把主板翻过来，用SS-93松开面板柔性线路板后取下

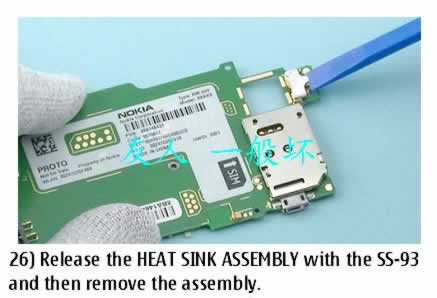

 26）用SS-93松开散热片后取下

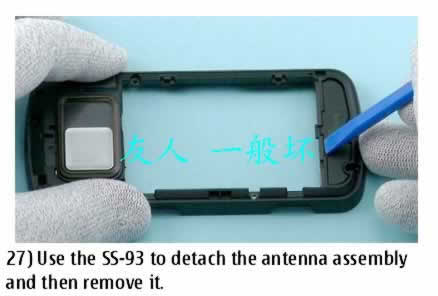

 27）用SS-93拆卸天线部件后取下

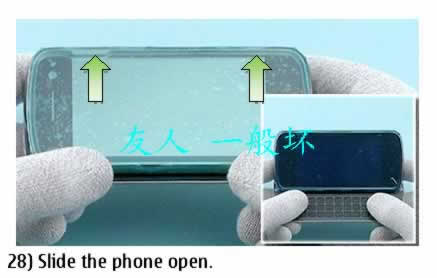

 28）滑开电话

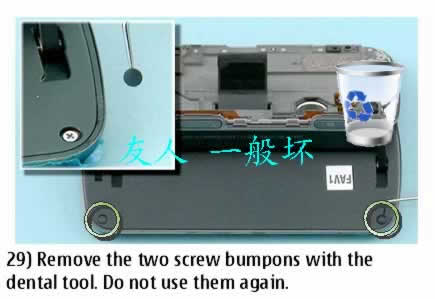

 29）用牙科工具取下2个螺丝贴片

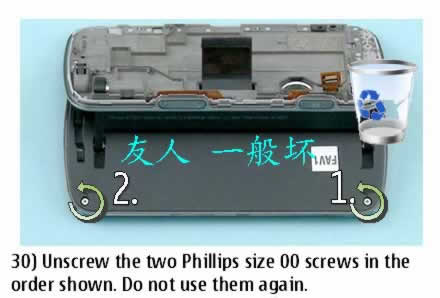

 30）按照图中显示的顺序拧开2个飞利浦00号螺丝

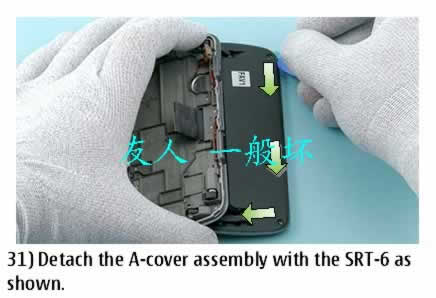

 31）如图所示用SRT-6拆卸A外壳部件

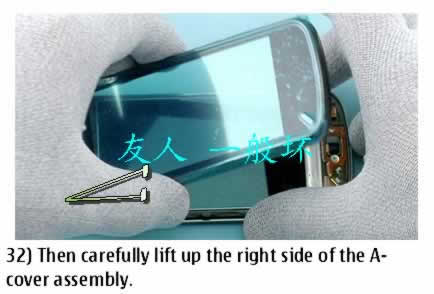

 32）接着小心抬起A外壳部件的右边

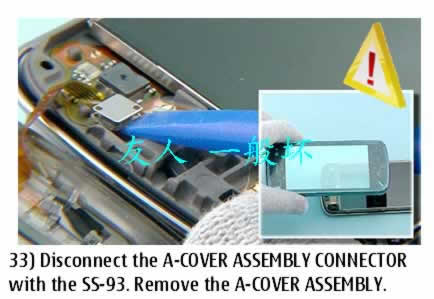

 33）用SS-93断开A外壳部件的连接线，取下A外壳部件

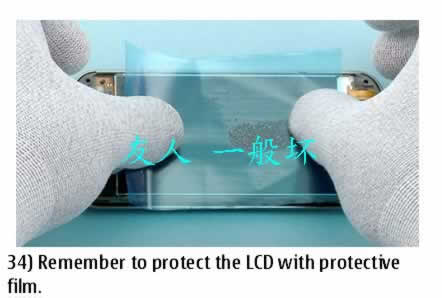

 34）记得用保护膜保护LCD液晶屏幕

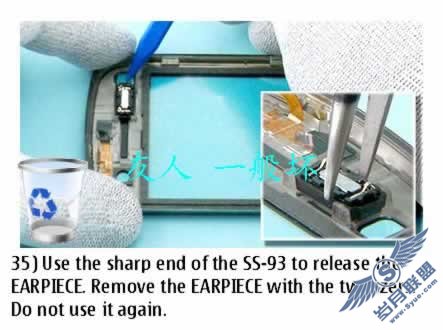

 35）用SS-93尖锐的尾部松开听筒，用镊子取下听筒

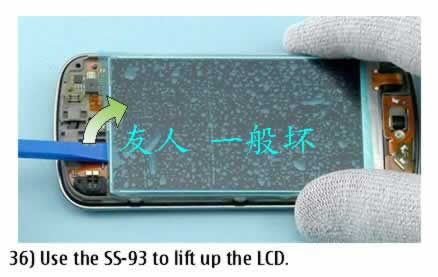

 36）用SS-93抬起LCD液晶屏幕

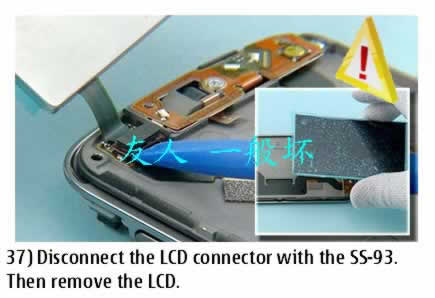

 37）用SS-93断开LCD液晶屏幕的连接线，取下LCD液晶屏幕

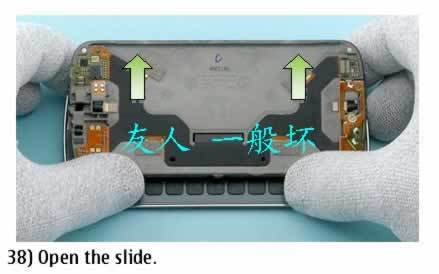

 38）打开滑盖

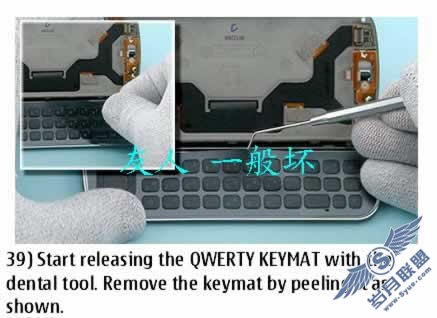

 39）用牙科工具开始松开QWERTY键盘，如图所示剥离和取下键盘

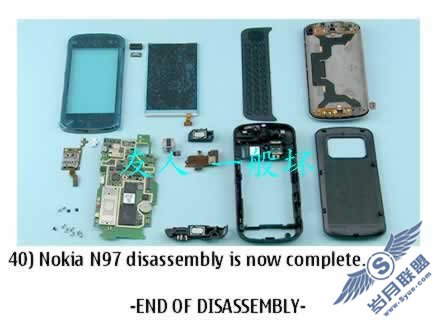

 40）Nokia N97拆卸现在完成了，拆卸结束

 强J到此被安全分尸~拆机需要胆大心细~希望大家都玩机愉快O(∩_∩)O~以下是一些小提示

 部件提示：

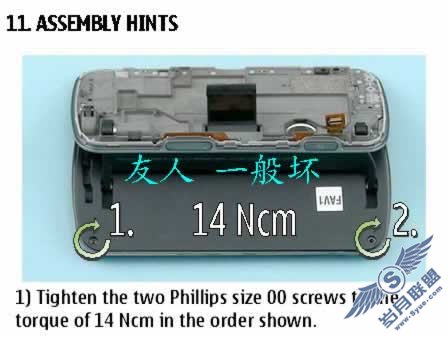

 1）如图所示按扭矩的14 Ncm拧紧2个飞利浦00号螺丝

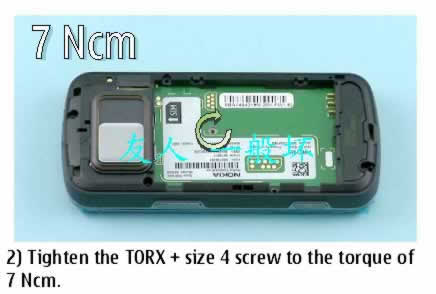

 2）如图所示按扭矩的7 Ncm拧紧TORX+4号螺丝

 3）如图所示按扭矩的18 Ncm拧紧6个TORX+4号螺丝

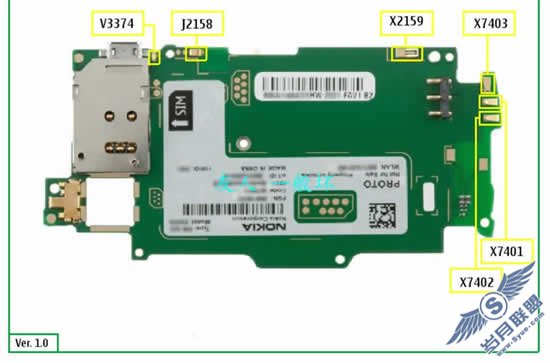

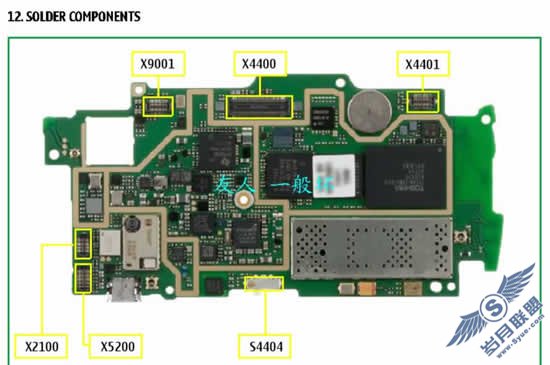

 焊接部件：

 /(^o^)/哦耶~全部搞定收工~继续捡捡满地的烂菜叶和烂西红柿市场卖去咯~~~~咱们下次分尸再见O(∩_∩)O~
