诺基亚N97官方拆机图文教程（一）

Nokia N97官方拆机图文教程献给喜欢DIY和需要维修的朋友们O(∩_ ∩)O~希望大家喜欢~
    之前弄了一下N86的拆机教程~还好大家烂菜叶和西红柿丢的少，所以就继续鼓捣一下N97的官方拆机图文教程~~~
英文比较烂~如果有误~欢迎指正~不过看图片也很清楚了~嘿嘿

N97

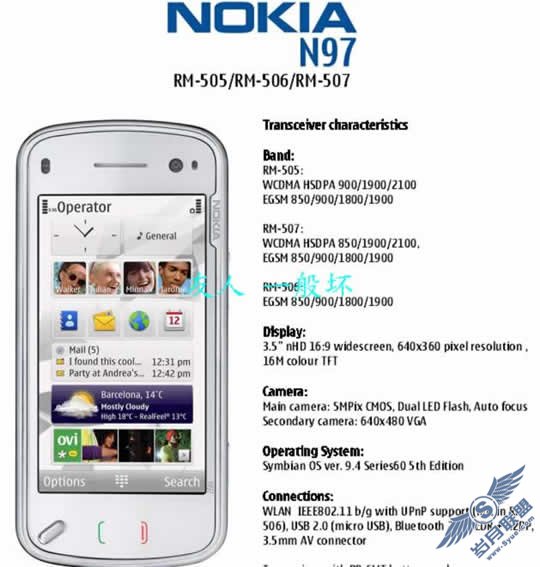

总图示

拆卸开始↓

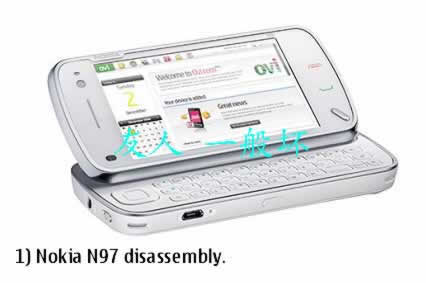

1）Nokia N97拆卸

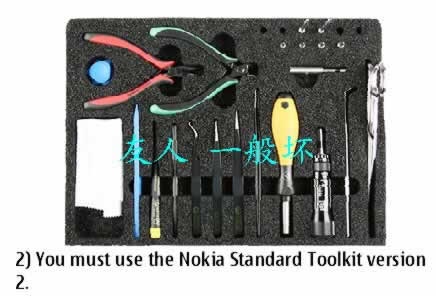

2）你必须使用诺基亚标准版本工具包

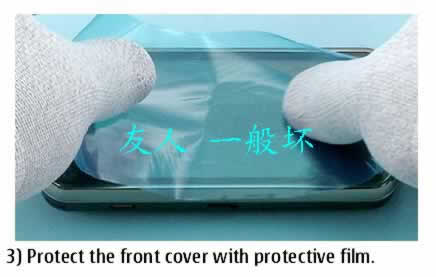

3）用保护膜保护前外壳屏幕

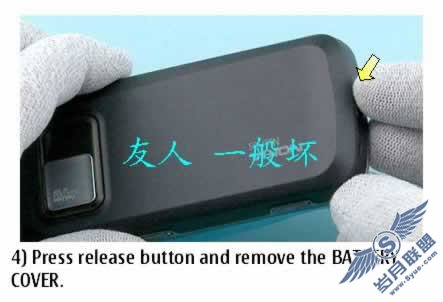

4）松开按钮取下电池盖

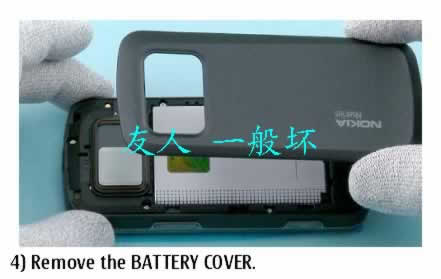

5）拿走电池盖

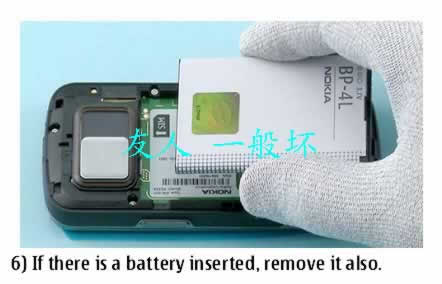

6）如果里面有电池，也一起取下

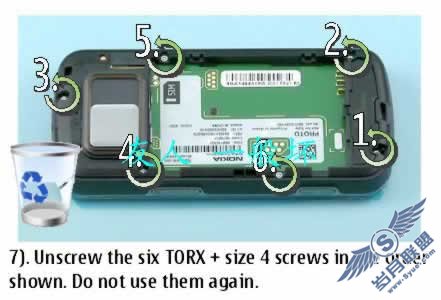

7）按照图中显示的顺序拧开6个TORX+4号螺丝

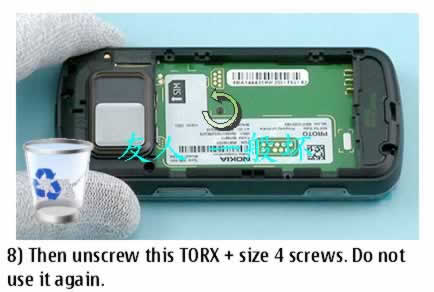

8）借着拧开那个TORX+4号螺丝

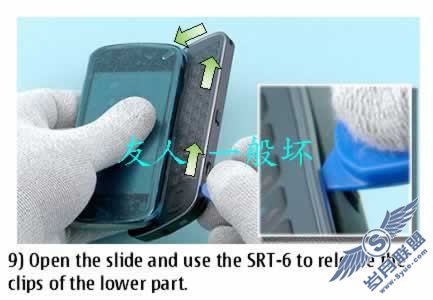

9）打开滑盖，用SRT-6松开夹子的下部

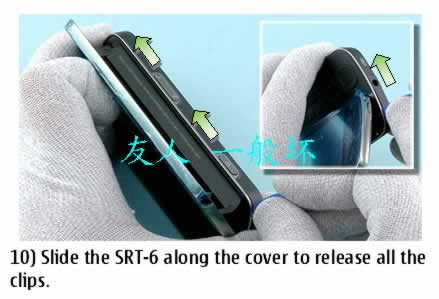

10）用SRT-6沿着盖子周围松开整个夹子

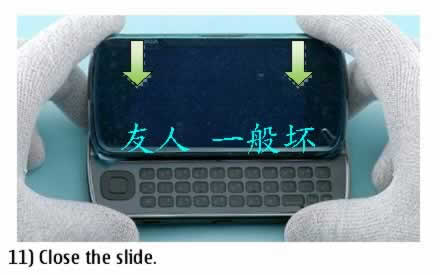

11）关闭滑盖

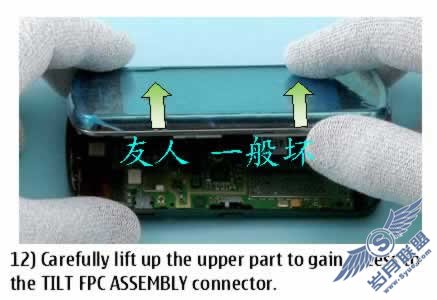

12）小心抬起上部可以看见侧滑板部件的柔性连接线

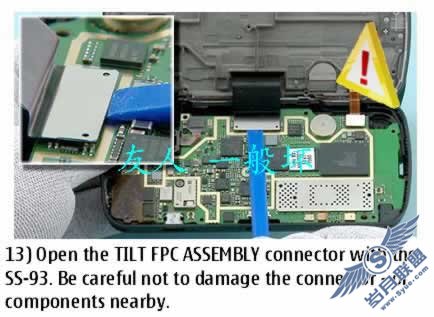

13）用SS-93打开侧滑板部件的柔性连接线，小心别损伤了连接线或者周围部件

14）接着用SS-93小心打开Q-摇杆的柔性连接线

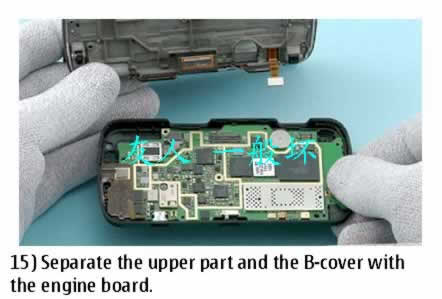

15）把上部和主板的B外壳分离

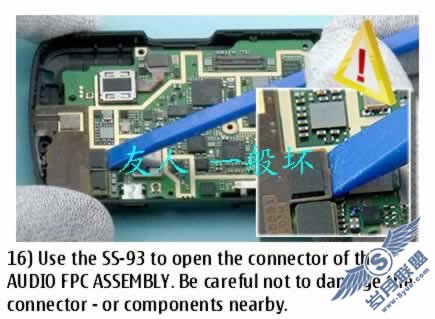

16）用SS-93打开音频的柔性连接线，小心别损伤了连接线或者周围部件

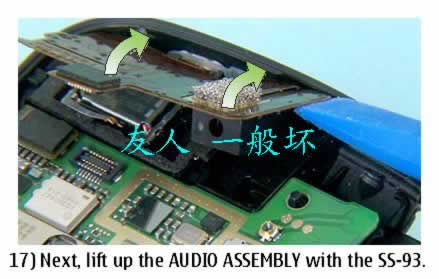

17）接着用SS-93抬起音频部件

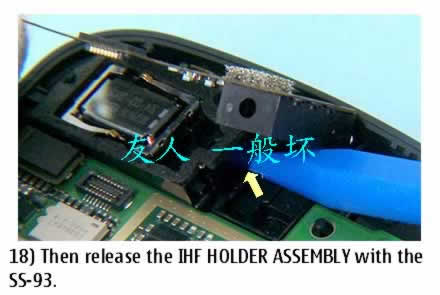

18）接着用SS-93松开IHF固定器部件

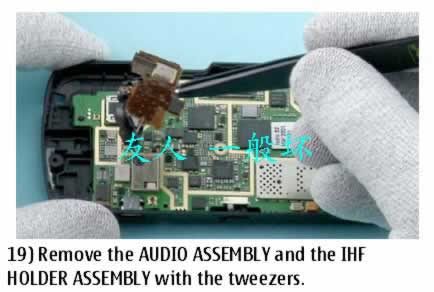

19）用镊子取下音频部件和IHF固定器部件

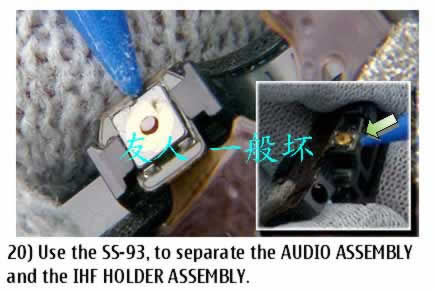

20）用SS-93把音频部件和IHF固定器部件分离

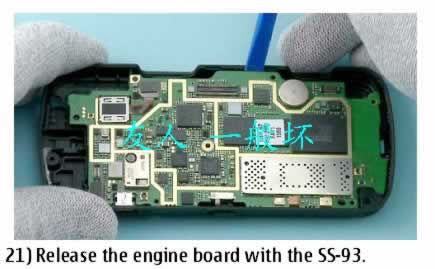

21）用SS-93松开主板

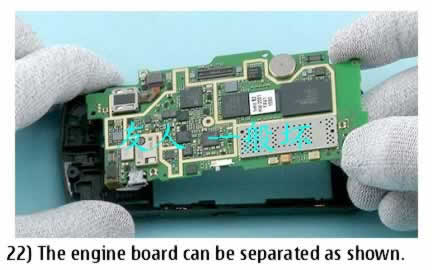

22）如图所示可以分离主板

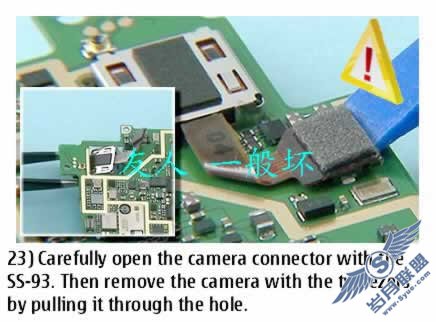

23）用SS-93小心打开摄像头连接线，通过那个洞口用镊子拖动和取下摄像头
