诺基亚E60完全拆解及飞线修复摇杆记

这是在数码之家转来的，原文也是我发的

2年前的机子了，当时拿去换摇杆，被垃圾维修师给我把摇杆焊盘都弄没了，挖的连根都没了，飞线也没飞好，找了几个地方都没修好就放着了，正好收拾房间翻出来，就乘着这两天有空捣鼓捣鼓，花了1天半时间搞定，中间因为找的资料图上有错误，走了一些弯路，再加上焊工菜，费劲啊，看图
合照



没飞好的线

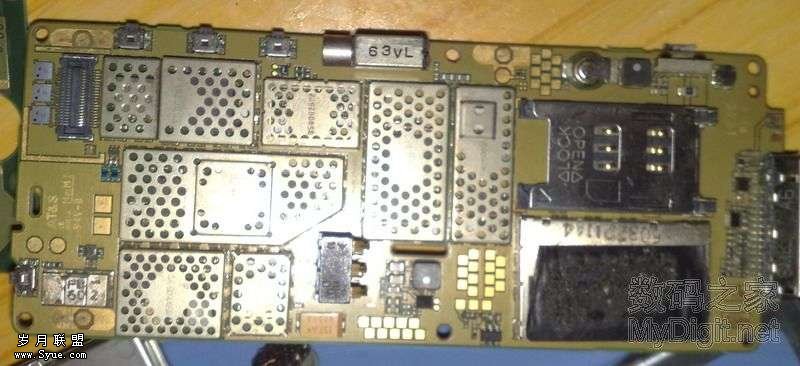

背面



正面，这个清晰点

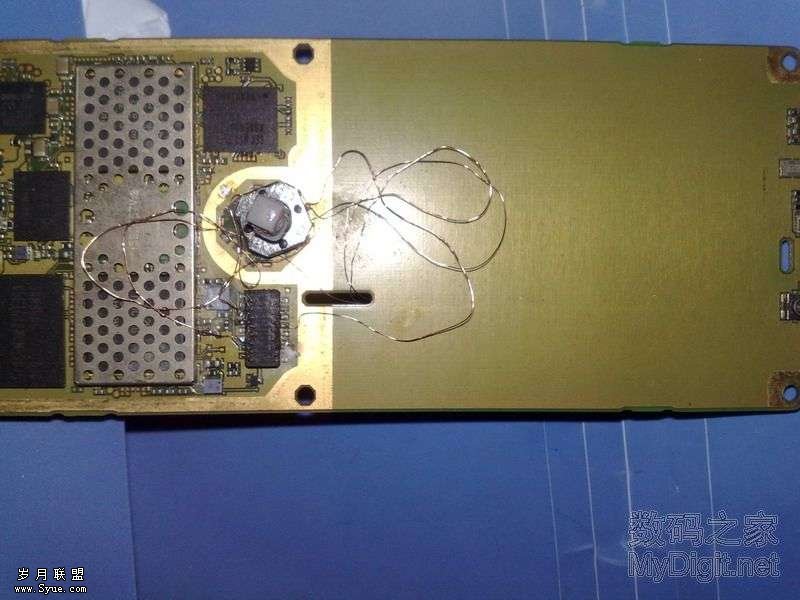

第一次，完全按资料飞的，不行，搞了好久不好，差点想去当配件卖了



想想不甘心，经过1天的实验和琢磨，总算找对了

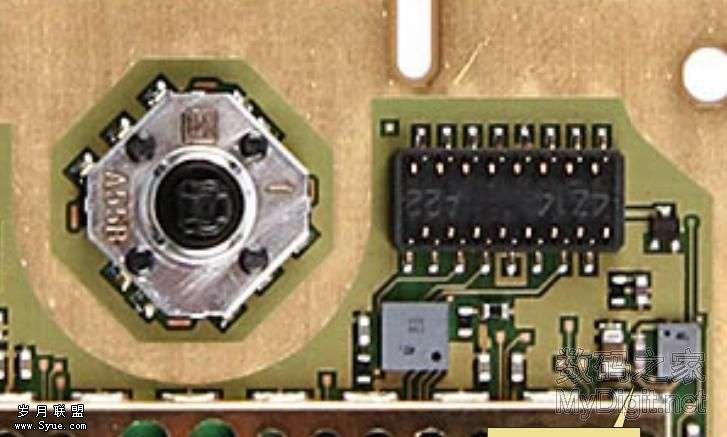

特写




因为焊工太菜，接线座上焊不过来，只好在背面也飞了3根线，在音量按钮上

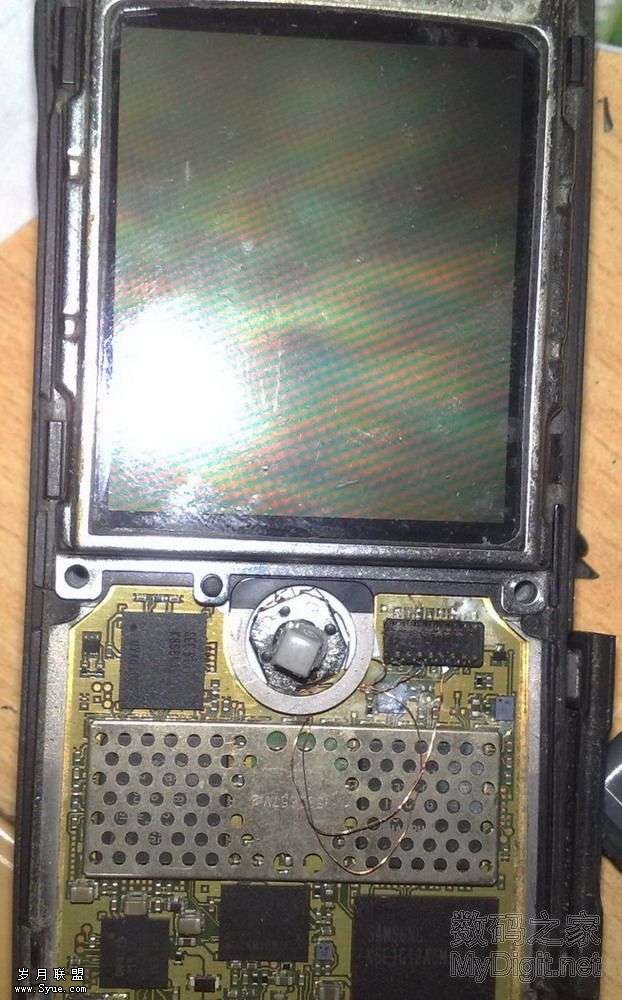

组装，用哥俩好粘的，不知够结实不



OK，收工

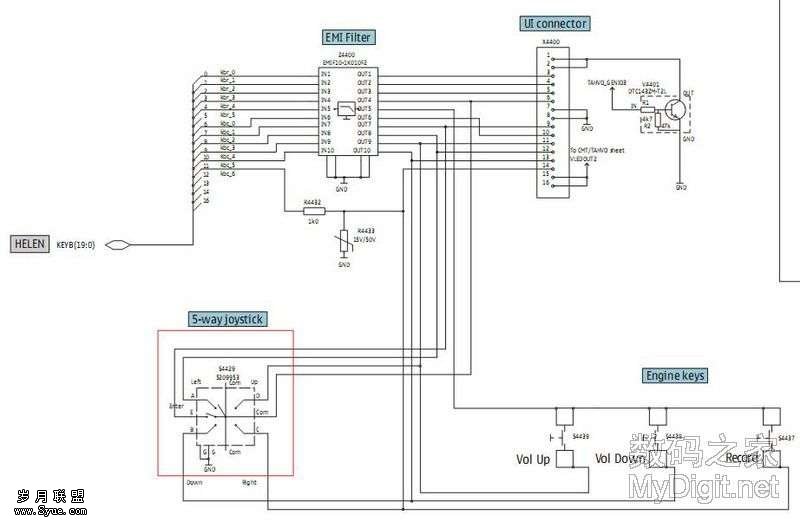

下面是找的资料图和修正后的接线图资料图

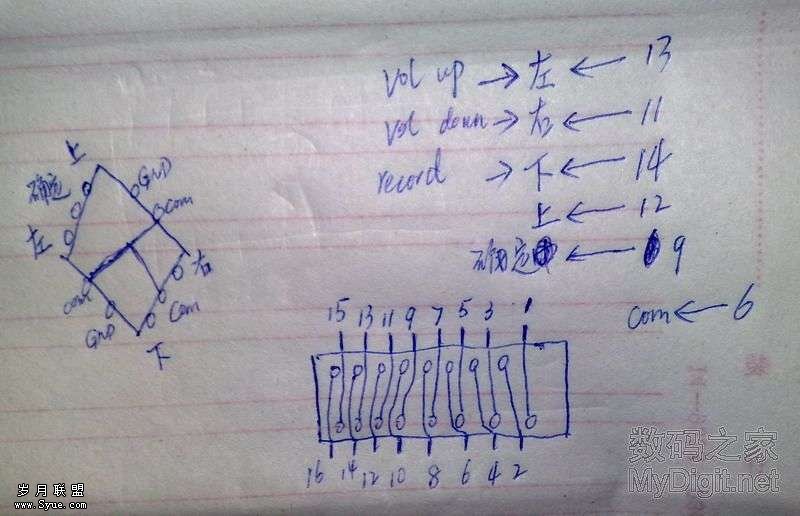

正确的图
