对于一些机器耗电量大的个人观点与分析

来源:岁月联盟 编辑:zhu 时间:2009-06-18

    现在的机器功能强,屏幕大,分辨率高,还上网,看电影,GPS导航,同时运行多程序,耗电量大,那是当然的,但是早几年前的一些机器,耗电量也大得惊人,以下就拿我用过的机器,还有手上刚到手的一台机器来说说吧。

    一、三菱M330

    应该是03/04年时用的吧,待机时间还不错,机器还是比较耗电的,根据我使用的情况,也就一个白天,我平均每天10通电话,每均平均通话5分钟,短信30条左右,短信虽不少, 但我的笔画输入速度相当快,背景灯开到最亮,对比度调至“0”~当然,操作频率也是耗电的一大原因,但是机身耗电也是不可忽略的一个原因,下面就说说其机身耗电大的原因吧~

    一)、发射电流大

    所谓的发射电流,就是当手机上网(GPRS,WAP),发送短信, 拔打电话时的发射电流大,其耗电原件为手机发射部分的功放~在接触三菱之前,稍对这方面有所了解的人都短道,在所有手机中,应是爱立信与NOKIA部分机型的发射电流是最大的~当接触到三菱, 我发现,三菱机型的发射电流要大于爱立信与诺基亚, 这是测度的结果~测度的方面其实也非常简单,只要有一维修专用的直流稳压电源就可以了~把稳压电源的电压调至4V左右,取下手机电池,然后把稳压电源的正负二极加至手机相应的电池正负二极的接触点, 然后开机 ,当手机找到网络后, 随便打个电话,观察下面电流表的电变化,同理,拿几款机型来对比一下就会知道结果了~

    注意:

    1、如果正负极接错,稳压电源会自动短路, 不会对手机有伤害;

    2、拔打112的电流要低于拔打其它电话的电流;

    3、当时同时测试的机型有NOKIA的部分机型,还有爱立信T39, NOKIA的一些机型,待机,发射电流量中,爱立信T39最小,M330最大。

    注:NOKIA一些机型,光是正负极加电是无法开机的,  需在其对地接触点再加入一个负极电压才可以开机。

    4、一般采用锂电的手机, 正常开机的电压都在3.6V~4.2V,之间,氢电为4。8V(常见于一些老机型),但是NOKIA 3210很特别,它使用的是氢电,但它的电池电原不是4。2也不是4。8V它只需要2.4V 的供电电源就可以开机了!

    二)、照明电路的耗电

    这可是一大杀手啊,M330的照明电路采用了10个发光二极管,其中,键盘灯6个蓝灯,显示屏内2个超白灯;键盘与显示屏之间有两个上不能照料明屏幕,下不能照明键盘,中间不能照明四方键的白灯~

    副属说明:M330的拆机方面:

    1、取下后盖,报下电池,可用指功直接划开前壳;

    2、取下前壳后,会发现共主板是用6个螺丝锁于手机后壳的,分别为,屏幕顶部1个,在听筒的左侧; 中间两个,中间的这两个螺丝比较特别,它涂了一层黑涂料在其表面,应是为了防止半异体板短路的;下面2个,故一共为五个~ 三菱系列机型的螺丝非常特别,它不是十字的,也不是手机常见的内五角,内六角的,则是内三角的,形状就与三菱的标志一样, 所以,用一手的螺丝刀是搞不开它的,需要用三菱拆机专用的螺丝刀才能搞定它;

    3、取下螺丝后,这时可以直接拿下主板了, 即主板与后壳分离,这时,先取下小键盘,其小键盘有几个卡子卡在主板上,很容易就可以取下的;好下小键盘后,会看到主板上下有6个灯,这就是键盘照明的6个蓝色发光二极管了, 位于显示屏下面有2个灯,这就是我上面所说的,基本上不发生什么作用的2个白色发光二极管,别以为这两个白灯就是用来照明显示屏的喔 ,如果这两个灯是用来照明屏幕的,那么三菱的设计就太差了;

    4、正宗的显示屏照明灯安装在显示屏内呢~ 这步:把显示屏从主板取下,该显示屏也是用卡子固定在主板上的,由于该机型显示屏与主板的连接是用几个弹簧触点的,并不是用排线焊于主板上的,所以可以拿下来,相当简单~ 取下显示屏后,呵,否是找不到照明显示屏的灯,  当然找不到喽,因为它并不是设计在主板上的,而是与排线, 液晶显示集成于显示屏中的~

    5、接下来,非常关键, 即使是专业人员都要非常小心,如果不小心把屏搞坏了,那就完了~我们会看到,要掀开显示屏底部的排线,就要先搞开两个焊点,其这两个焊点是对地接触的,用来防止显示屏静电损坏的,这时,就要求用电烙铁把它焊开了,建议带有恒温功能的电烙铁, 因为这两个点就在显示屏的正底部,所以要小心,焊开后,掀开排线,就可以看到排线与显示屏接触的那一面, 左右下方各有两个灯,这两个就是用来照明显示屏的超白灯了~ 其它的小元件是用来控制显示屏对比度的电容,电阻,最好不要去动它,如果动虚焊了,就会严重影响显示屏的显示效果~  做到这一步,已算是把M330的10个发光二极管全开发出来了~

    插入分析:

    1)M330为什么要把这两个超白灯安装密超封在显示屏中呢?因为,显示屏的照明效果除了和发光二极管的亮度有关系外,还有一点,就是关于透明纤维的透光效果,显示屏的那个透明光就是透光纤维了;

    2)小述发光二极管

    50年前人们已经了解半导体材料可产生光线的基本知识,第一个商用二极管产生于1960年。LED是英文light emitting diode(发光二极管)的缩写,它的基本结构是一块电致发光的半导体材料,置于一个有引线的架子上,然后四周用环氧树脂密封,起到保护内部芯线的作用,所以LED的抗震性能好。

    发光二极管的核心部分是由p型半导体和n型半导体组成的晶片,在p型半导体和n型半导体之间有一个过渡层,称为p-n结。在某些半导体材料的PN结中,注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来,从而把电能直接转换为光能。PN结加反向电压,少数载流子难以注入,故不发光。这种利用注入式电致发光原理制作的二极管叫发光二极管,通称LED。 当它处于正向工作状态时(即两端加上正向电压),电流从LED阳极流向阴极时,半导体晶体就发出从紫外到红外不同颜色的光线,光的强弱与电流有关。

    对于一般照明而言,人们更需要白色的光源。1998年发白光的LED开发成功。这种LED是将GaN芯片和钇铝石榴石(YAG)封装在一起做成。GaN芯片发蓝光(λp=465nm,Wd=30nm),高温烧结制成的含Ce3+的YAG荧光粉受此蓝光激发后发出黄色光发射,峰值550nm。蓝光LED基片安装在碗形反射腔中,覆盖以混有YAG的树脂薄层,约200-500nm。 LED基片发出的蓝光部分被荧光粉吸收,另一部分蓝光与荧光粉发出的黄光混合,可以得到得白光。现在,对于InGaN/YAG白色LED,通过改变YAG荧光粉的化学组成和调节荧光粉层的厚度,可以获得色温3500-10000K的各色白光。

   3)对于LED的耗电情况, 其大小为(以启动电压大小排列):橙色《绿色〈蓝色〈超蓝〈白色〈超白,根据这个情况,我们可以把M330所采用的10个发光二极管来对号入座一下,就会知道它的耗电情况了, 键盘灯:蓝灯6个,白灯2个,屏幕超白灯2个~本来用采用的几个灯就够耗电的了,在又在键盘与显示屏中间多了两个不发生什么作用的白灯, 要知道, 白色LED的启动电压在3V以上啊~

    接下来看看下面的图片,键盘数字区是彩用水晶透明按键,透光度相当好的,其它只要用4个LED照明就足够了,但实际上用了6个LED, 再看看上面的几个非水晶键,其实只有接,挂机键是稍透明,其它几个键根本是完全不透光的。竟然也装了2个LED在上面。 其实,这两个完全可以去掉, 接,挂机键正好是在下面的,可以由下的灯映射上来,完全可以。

图:

    如果,把上面两个去年,下面6个去掉2个,且一共去掉4个,想想,少了4个启动电压高达3V的白色LED灯的话,能省多少电?去掉了也完全不影响照明度,完全不影响使用。我当年就是自已去除多除的4个LED灯的。待机时间明显增长。

    二、诺基亚3650

    近日到手一台2003年的机器, 诺基亚3650,诺基亚S60第一版第一台支持MMC内存卡扩展的机器。

    屏幕不大,且只有4096色, 照明亮度也不高。 运存也相当小,装了随机自启的来电通与信安易后,开机只有3M不到可用。 我就把卡装在里面偶尔打个电话,发几条信息,看会电子书。 原来在N70上可用3天的BL-5C,到它上面,竟然1天多就把电耗光了。 我也没用它来看电影(3M不到的运存,谈什么看电影,找罪受),也没用来UCWEB上网,试过了,一打开首页就提示内存不足了; 也没用来上QQ, QQ是可以上去,但一上去,机器的运存就只有几百K在那天可以用了,QQ一来消息,马上自动退出。玩金属哆嗦,直接进不去。。。。。

    即虽是智能机,但除了来电通与信安易随机启动在后台运行,还有偶尔看下电子书,其它的基本就等于当非智能机在用,为什么用同样的电池,待机时间不比原来N70长不说,还反尔研重缩水呢?

    加直流稳压电源,看了下发射电流,有点偏高,但也不是太高; 再看待机电流,基本正常。最后,还是把原因锁在了照明电路上。

    把SIM卡拿下,用稳压直流电源加电开机,试了一下,  照明电路的电流确实够用,如下,灯亮时的电流在100-200毫安之间抖动,我的个天啊,这电流要比上不插SIM卡打112的电流的了。如果把SIM卡插上,即正常待机时,其电流还要更大。(注:3650三个电池触点,左右两脚接正负极,中间的1脚还需要注入1个负极电压才可以正常开机)

图:

    下面是灯自动熄灭后的电流,仅有10毫安左右。

图:

    看到上面的数值,不用说了,耗电原因就在这边了。 下面就把机器拆开,看看到底是多少LED在作怪,

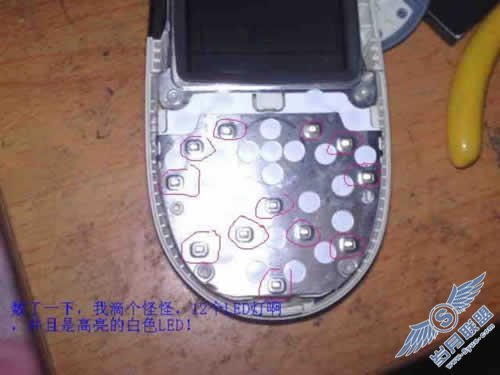

    如上图所示,我滴个怪,12个白色LED啊,6个足够了,竟用了12个键盘灯。不耗电才怪。

    下一步构思, 直接去掉6个灯,或是把白色LED换成绿色或是橙色LED,应该省电多了。

    今天就先说这么多了,等有空再去捣估。文中错误之处欢迎指正。

    文中所上传的照片由N82拍摄。
