动手DIY——给诺基亚E61电池换电芯

月初在淘宝一家商家那买了2块SONY A8H 1400ma电芯，到今天犹豫挣扎纠结了好久才下了决心来换电芯。淘宝上搜索A8H有2家店铺，一家卖24，一家卖50几还是60几。50多我接受不了，完全违背了DIY便宜办大事的精神。那家卖24的是1皇冠，看电芯原图应该是A8H电芯用在其他地方的电池，因为带一块其他用电设备的保护板。看外面贴纸上的针打字体、格式，我就赌一把这是正品。（后来直接看到电芯的正负极，正极是铝片，负极是镍片，这也符合正品电芯的特征

拿到手后，很简单的2个塑料袋装2个电池，我用力捏了捏，很硬，说明是锂聚合物的，而非液体锂离子的。(网上看来的方法)。一直扔抽屉里，因为我的飞毛腿1040电池多少还能顶一天半的疯狂使用，废掉它有点舍不得，纠结啊。。。。但今天下午终于下定决心了！！！

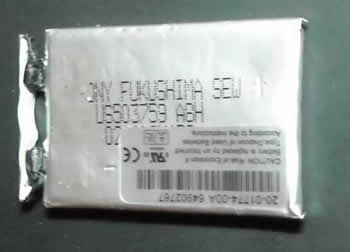

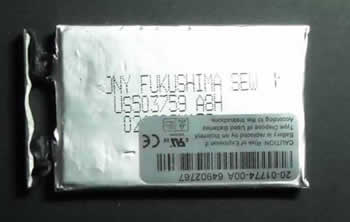

待改造的电芯

首先说下工具，在别的论坛有看到一些玩家用a8h 1400ma 电芯改造电池的贴，他们用的都是电烙铁。卖电池的店也有电烙铁、焊锡、万用表卖，本来是打算通通买，后来想想买来也不会用，电烙铁的技术是要靠时间磨练的，我从来没用过，能在那么小的地方焊接成功？我自己都不信，于是就只买了电芯，用我自己最拿手也是最简单的办法——拿金属线缠！（本人曾多次连接网线，把2根网线的8根线手工扭在一起，因为线全固定在墙上拿到电脑城去安水晶头实在太麻烦，何况手艺是现成的，大学练习过无数次）

开始说过了，买来的电芯是带保护板的，所以第一步就是拆掉保护板。（电芯是通用的，保护板是一个设备一种保护板，61的保护板和62的就不一样，因为连电池接口都不同嘛），随电芯来的保护板明显是另一个设备的，我要做的就是用飞毛腿的保护板安在这个买来的电芯上。论坛上有一位朋友没有拆随电芯带的保护板，直接把这块保护板的正负输出接在了飞毛腿61电池保护板的正负极，也就是说他接了2块保护板。我和他沟通过，他使用起来也没有问题。那这样会出什么问题呢？

我个人认为会出两种情况，第一种情况是冲不满，外面的保护板比里面的保护板先认为冲满了就停止充电，导致冲不满（我问了卖电芯的商家，他给我的答复是装2块保护板也可以用，但冲不满）。第二种情况是里面的保护板比外面的保护板先认为冲满了就停止对电池充电，而外面的保护板还在源源不断的给里面的保护板输电。可能对里面保护板寿命有轻微影响吧。论坛里以前发的2篇改造电池的详细帖子都是拆了保护板的，我仔细看了他们的图片。

把买来电芯头上包的贴纸撕下来，就可以看到保护板和电芯 正极对正极，负极对负极的焊在一起。撕贴纸之前最好拿笔在电池身体上标记好正负极，因为贴纸会把印刷上去的正负符号粘掉。然后用剪刀把保护板剪下来。我剪的时候剪刀不小心同时碰到了正负极，冒了一串细密的小火花，还蛮好看的-_-||| 只有0.xx秒，不会出问题，但也让我之后的操作更加小心。同样的方法再把飞毛腿的保护板剪下来。剪的时候注意多留点在外面，不要齐根剪，后面还要缠线嘛，做人留一线，日后好相见*^_^*

用什么金属线连接呢？我拆了根硬盘线，剥掉外面的塑料皮就可以了，用其他的电线什么的当然也可以。线的长度自己把握一下，太长怕最后装进电池盒太挤，短了缠起来太不方便。保护板上印刷有正负极，别弄反了。金属线一头缠保护板正极，一头缠电芯正极，因为两个正极都是6毫米宽的薄金属片，要缠牢固来不会很难，金属线绕上几圈，正极金属片再折叠包住金属线，用手指或者钳子压紧。

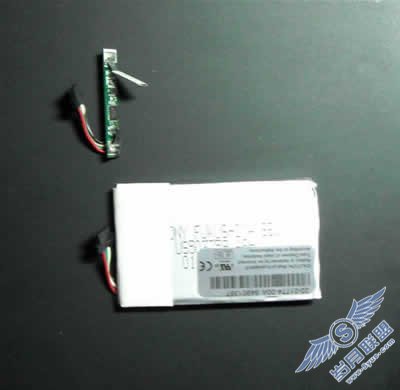

已经装上了飞毛腿E61电池保护板的A8H 电芯

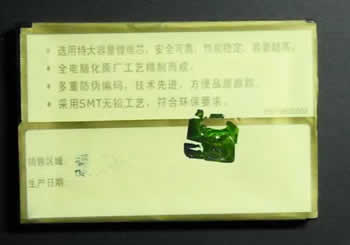

看到吗?保护板的背面我贴了绝缘胶纸，正品的飞毛腿电池都没有贴。

或者在金属片中间开个口子，把金属线穿进去扭也可以，反正不难。缠好了用绝缘胶带甚至透明胶带包一下，其实我觉得不包也不会短路，在电池盒里他们没有机会碰到一起，不过稳妥起见还是绝缘一下。保护板我也拿透明胶贴了一下，稳妥嘛。然后再整体放到电池盒里去。

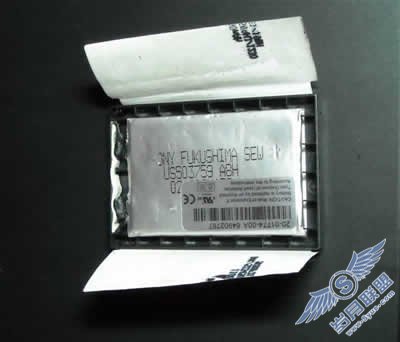

整体放进去

把原来飞毛腿电池的贴纸照原样贴下来，ok，大功告成。

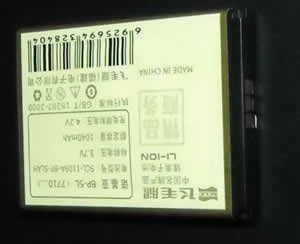

盖上贴纸

从侧面看触点

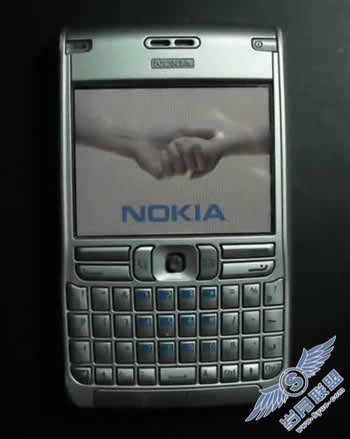

装上手机一开机，顺利进入系统。

打电话，正常。

因为是第一次diy电池，所以尽量做到有条不紊，不用的东西不放在桌上，产生的金属碎屑随时扔垃圾箱，所以没有时间拍照，也不知道什么时候拍照合适。做好之后可以拍照了发现相机没电了，目前正在充电中。我估计要想看图还得等我diy第二块电池的时候了。

其实这个很简单，我觉得没有任何难度，就是注意连接的金属线别剪太长了，不然塞不进电池盒。至于正负极不能接反，正负极不能短接，傻瓜都知道的吧。

至于爆炸，很多网友都过虑了，不短接的话是不可能会爆炸的，做工牢靠一点就行了。

这个换电芯之前也有人做过，我这不算创新。但我和他们不同的就是我没有用电烙铁这样的专业设备，而是用金属线手工连接，这样人人都会做了吧。

DIY有时候就是这么简单(=^ω^=)
