AutoCAD低版本精确拉伸三维五角星
来源:岁月联盟
编辑:zhuzhu
时间:2008-09-24

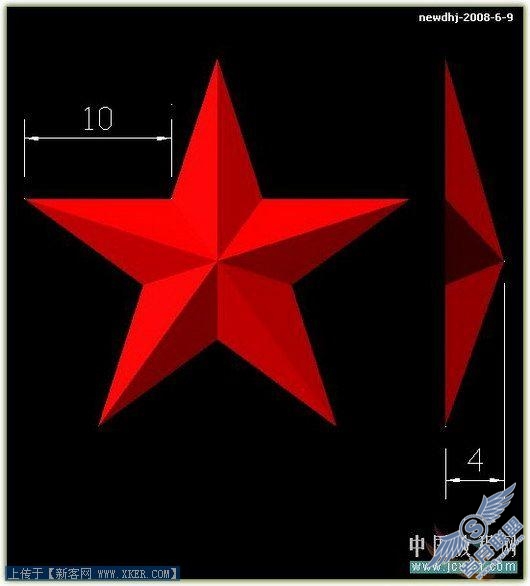

AutoCAD低版本精确拉伸三维五角星内容简介: 外形尺寸要求 1、作任意圆和内接正五边形 2、用多段线画出五角星 外形尺寸要求
![AutoCAD低版本精确拉伸三维五角星](/d/file/20100225/8bd3fd411f56d66588da18dafb502c62.jpg)
1、作任意圆和内接正五边形
![AutoCAD低版本精确拉伸三维五角星](/d/file/20100225/60b8f480c50a5bca01b7e4d4bbc4effc.jpg)
2、用多段线画出五角星
![AutoCAD低版本精确拉伸三维五角星](/d/file/20100225/70876e8253c704734accb7e78b2d9355.jpg)

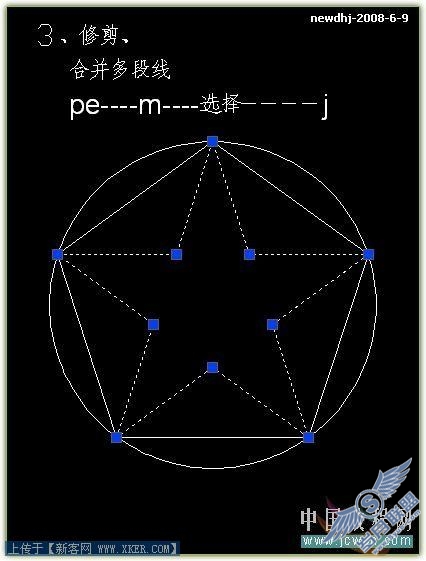

3、修剪、合并多段线
![AutoCAD低版本精确拉伸三维五角星](/d/file/20100225/7768e022f5ed144f402f5ce1e2125073.jpg)

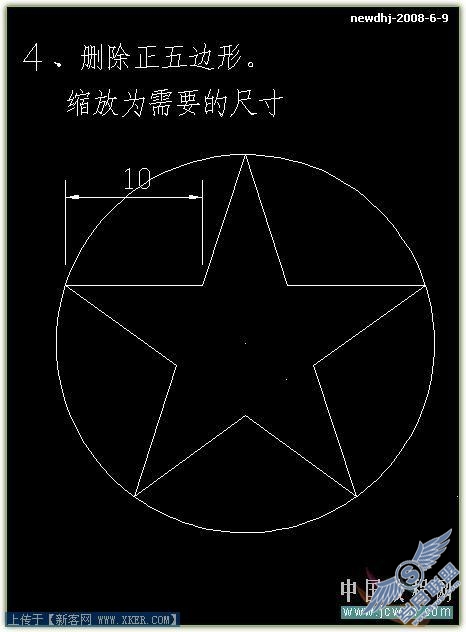

4、删除正五边形。缩放成需要的尺寸,边长=10
![AutoCAD低版本精确拉伸三维五角星](/d/file/20100225/ac78385200a8070d2b3abeb71101aa34.jpg)

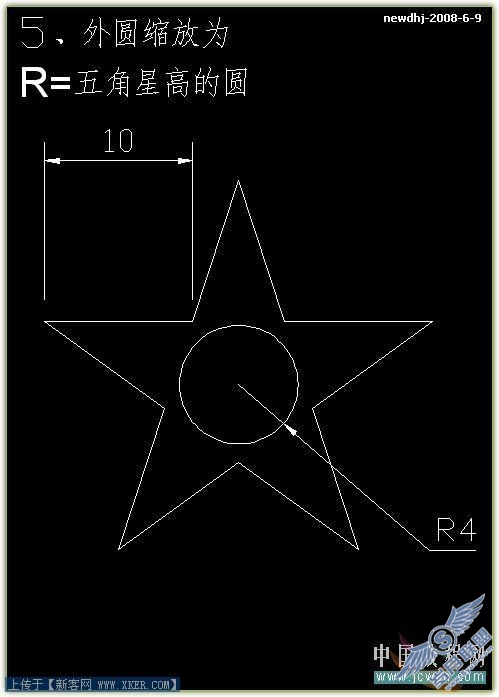

5、外圆缩放为R=五星高的圆R=4
![AutoCAD低版本精确拉伸三维五角星](/d/file/20100225/268bad53b8b7862fe698277c9a4ed4d8.jpg)

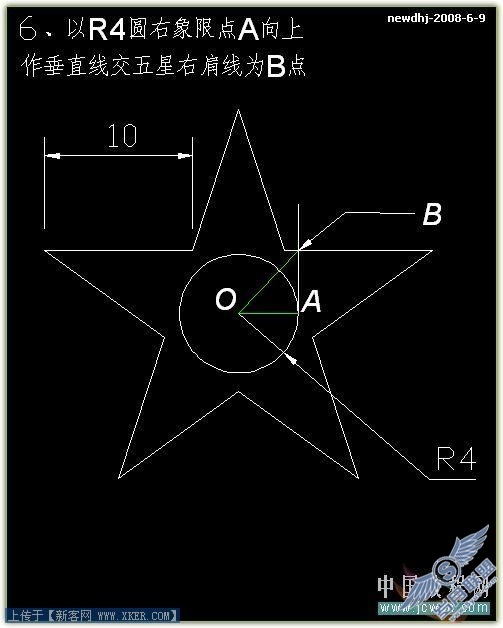

6、以圆右象限点A想上作垂直线交于五星右肩线为B点
![AutoCAD低版本精确拉伸三维五角星](/d/file/20100225/5a5fc45b2122bea974a8cd8aaf88dd51.jpg)

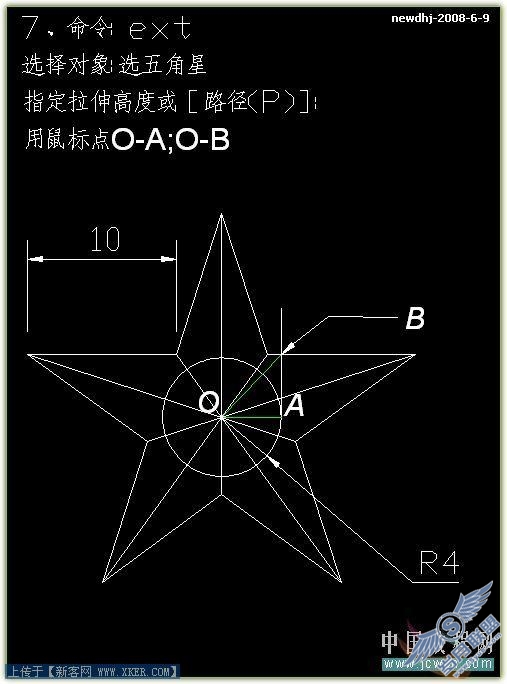

7、ext拉伸,指定拉伸,用鼠标依次点圆心O-A;0-B
![AutoCAD低版本精确拉伸三维五角星](/d/file/20100225/0dad110a297e7728a75c1ac29316989d.jpg)

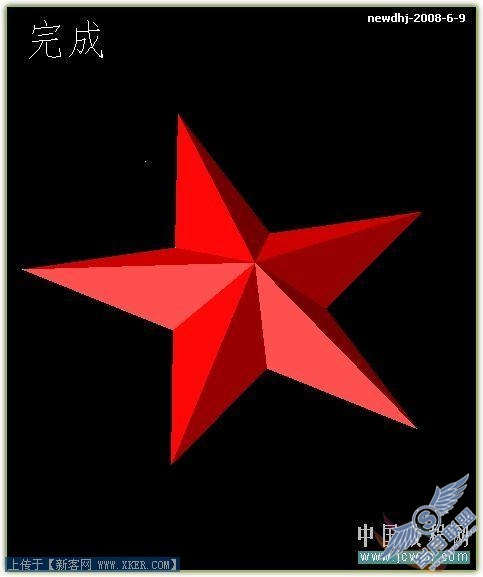

最终完成效果图
