AutoCAD实例:坐式电风扇建模过程内容简介: 1、首先我们来看看下面这个效果图,虽然不是很理想,但还是可以参考一下的! 2、看到这3个效果图,可以想想要用到一些什么工具了,请看看常用的! a、必须 1、首先我们来看看下面这个效果图,虽然不是很理想,但还是可以参考一下的!
2、看到这3个效果图,可以想想要用到一些什么工具了,请看看常用的!

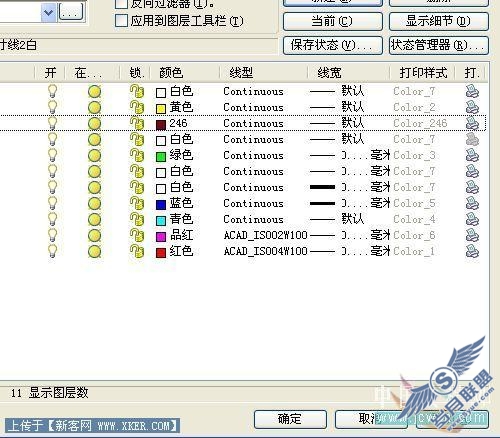

a、必须建立好图层
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/9b996f8f461b33668ec81d9a735b6054.jpg)
b、熟悉一下我们要用到的工具,不知道这些工具的用途可不可以哦。
![AutoCAD实例:坐式电风扇建模过程](http://www./img2005/1169712.jpg)
3、按图示的尺寸,作出扇叶的平面图。
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/fda6eeb4e8d81bf559734c2c5fb9249c.jpg)

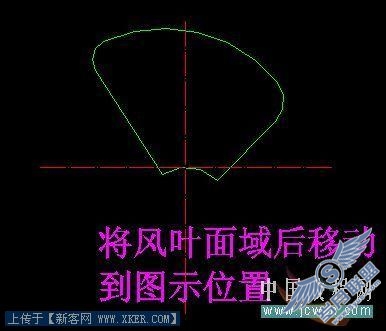

4、面域刚刚的平面图并拉伸到一个300高度,注意要双向拉伸,先拉伸150,再编辑面拉伸150。
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/fa912b7ad2c468ce1be48d3e1feae829.jpg)

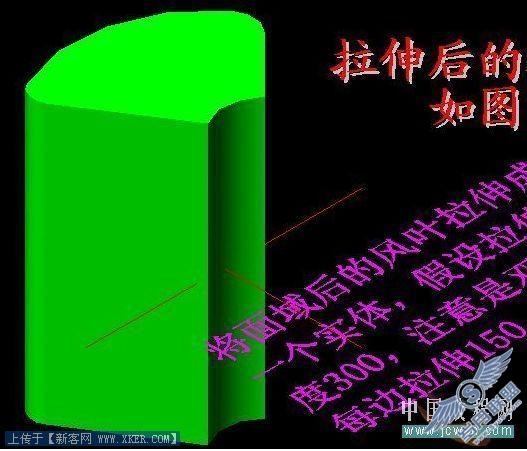

拉伸后的效果:
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/7675551ce999c5c116857a1a786a4c49.jpg)
5、切换到主视图如图
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/ea7cb3e8872e6bf6899a0435fab1ccf6.jpg)
6、隐藏上一步拉伸的实体,并做好图上的红色辅助线
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/2385d4a918581f74831f59f1c5fc83e7.jpg)
7、完成图示的两个圆弧,将4个端点连接后面域
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/0bc50746df4fb90f62da7b6482e4d8a6.jpg)
8、再次拉伸上一步做的面域,同样是双向拉伸200,完成如下图
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/d4f49669663516a8a1e048d3d10c6184.jpg)

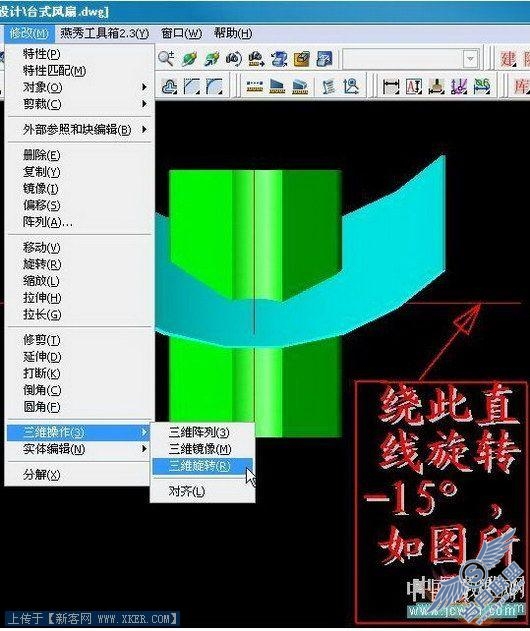

9、按图示的方法三维旋转
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/ee9f0b83057ee6598ef42e9ddf5f3786.jpg)

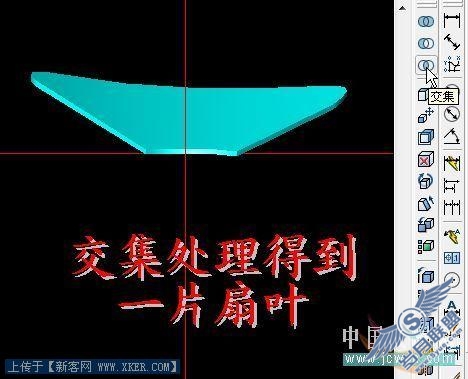

10、求2个实体的交际得到一片扇叶
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/b4997bceff0834dd93a286de426f272f.jpg)
11、切换到俯视图,画出直径90的圆,面域后再次双向拉伸,再三维阵列如图
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/57ad6725f45a94b0e7a4883b79aacbe8.jpg)
12、切换到主视图,(三维旋转增料)完成绿色部分的绘制,如图
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/5d956a49a3ea6a6dd588a4b8ad0aa98c.jpg)

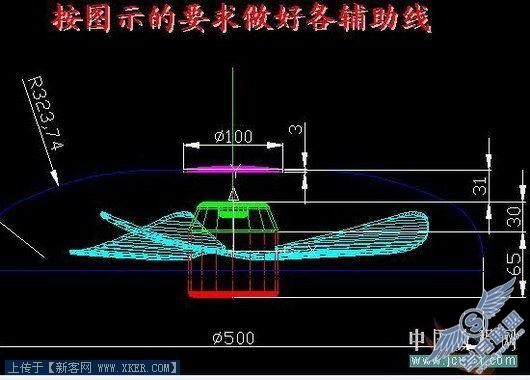

13、在主视图下继续完成紫色的线框,完成紫色部分后面域和蓝色线条的绘制,如图
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/79fe5082352819d2ed190069542d97dc.jpg)

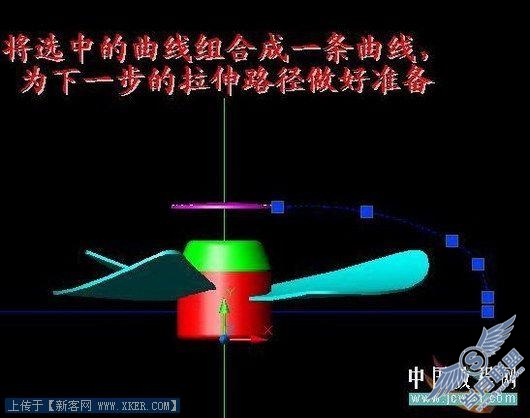

14、用 PE命令 组合蓝色的线条为一体,为下一步的拉伸路径做好准备
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/70893026b7de3ab04caa511f5beadf63.jpg)

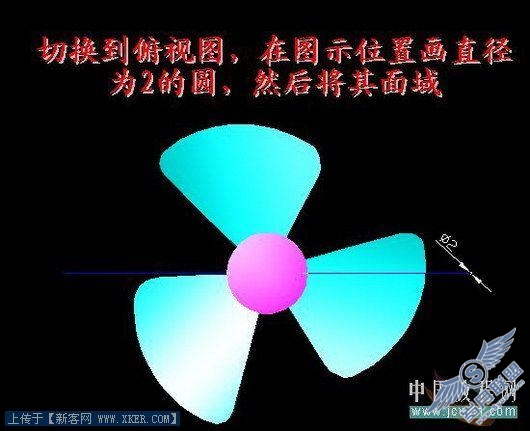

15、切换到俯视图,在右边图示位置画出直径 2 的圆,面域
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/248de63d64203fea309f9f1a2172131f.jpg)

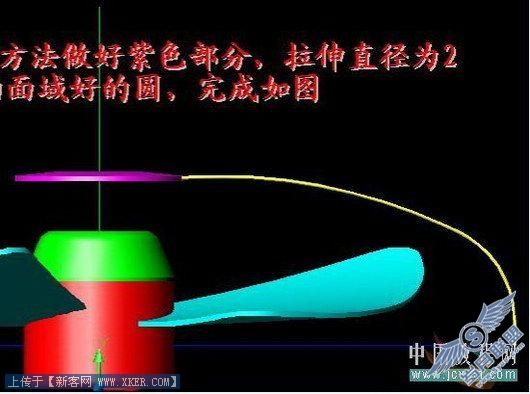

16、(三维旋转增料)紫色部分,沿路径拉伸的方法完成黄色部分
17、三维 环形 阵列黄色部分,数量40,阵列方法见下图
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/f735e0651bb84d767e65d50fb5eceb9d.jpg)
阵列结果
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/0ec93ad34f0b092ee1a8dc04f580fabf.jpg)
18、做好中间直径25长度150的白色的转轴,完成如图
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/00cd8f90bf8e71aacc0c29edd70063a8.jpg)

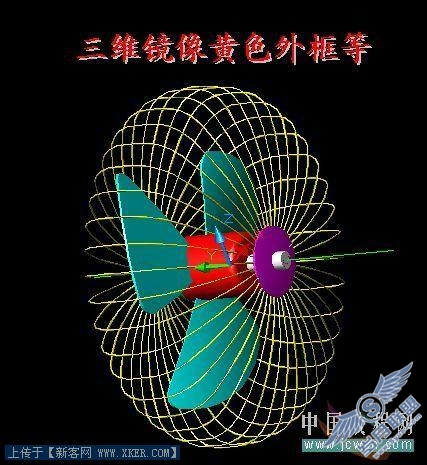

19、三维镜像上一步(17步)阵列的结果,如下 2副图
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/f6747f5dc999254886a294784a402fbb.jpg)
20、切换到主视图,(三维旋转增料)完成蓝色部分卡窟的绘制,注意界面的外部是圆弧而不是直线
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/b8d23143b6a3b5195c0438011595f574.jpg)
21、在主视图下,继续完成粉色部分电机头的绘制(三维旋转增料)
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/080aaca73dff7fe98c860b70ff39eddd.jpg)
22、切换到左视图 做蓝色电机支撑平台,画长方形面域拉伸,呵呵,不是专业的,不知道该怎么命名,只要大家知道是什么意思就可以啦,如图
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/668945f4b170f3800df26a5c34a94f50.jpg)
23、在左视图下,完成红色的摆向旋钮,如图
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/45ecc7b4ce034814812c16742964ba8d.jpg)
24、完成白色转盘和褐色的耳朵,注意要用到 3点UCS 哦
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/c4effc7c3da21581e2ddb28e5ca056cb.jpg)

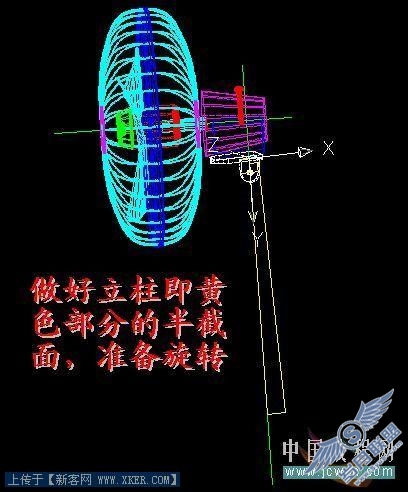

25、现在要准备做立柱了,也是用(三维旋转增料)的方法做一上小下大的立柱,注意立柱的顶面中心一定要和耳朵的顶面中心重合哦
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/87b7d825eec4677e2efee2288114d5dd.jpg)
三维旋转完成下图
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/20261aee8a573f4ac8e2227fd91b5f4d.jpg)
26、并集白色的转盘和褐色耳朵后为白色,复制白色部分和立柱到图A,求差集得到B,做图C,再求差集得到D,记住移动的时候一定要 正交 F8 开哦
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/23f0c27be8b01b16ae74cf242159309c.jpg)

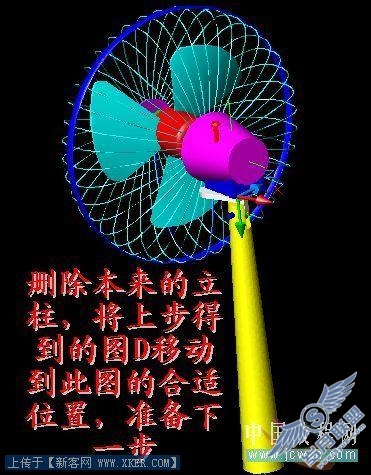

27、删除本来的立柱,将图D移动到耳朵上的合适位置,如图
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/1058427dc9cf6472e13097952302d20c.jpg)
28、做好下图中的蓝色插销,3点UCS到此处,见下面2副图
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/0a47c70c25b9a0d4317f8d3cef9752ce.jpg)

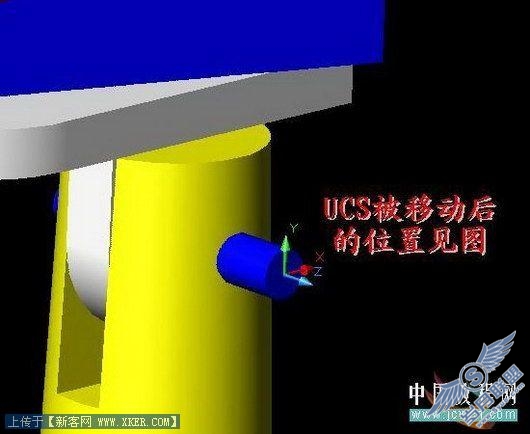

看看另一幅图
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/fd9e587b6c56027dfe42b7e773064fb7.jpg)
29、在XY面上完成下图,16个直径为4的和一个直径为20的圆
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/2647ae1a6d3cfc117341c948c35fa000.jpg)

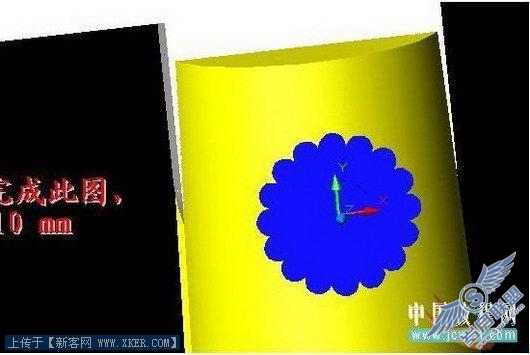

30、先修剪,再面域,后拉伸10mm
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/4fbdf58173c2ef845fdcf95bbc9105ee.jpg)
31、再次3点UCS到图示位置,完成六角螺母的绘制后沿z轴反向移动如图
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/fa98c6395140b35ea8f982ccca8205c2.jpg)
32、再次3点UCS到立柱的底面,完成尺寸要求的图形,并将大的线框z轴向移动8mm
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/0d659c06f63687fa35db9a6f2a03cee0.jpg)

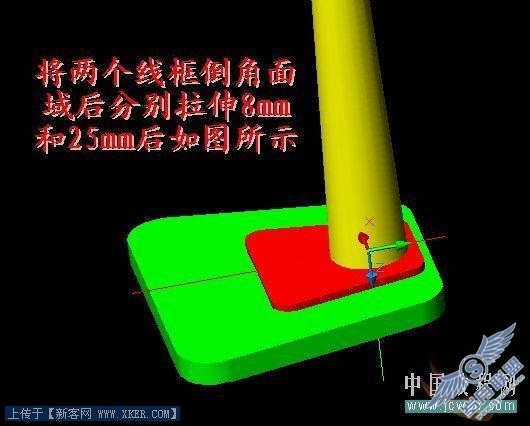

33、将上图的两个线框面域倒圆角后分别拉伸8mm(呵呵,现在知道上一步为什么要移动8mm了吧)和25mm,完成如图
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/1fd65d107690e16bfd342683dac64f1e.jpg)

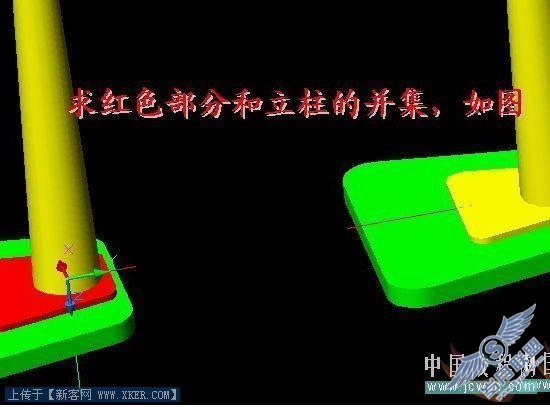

34、求立柱和红色部分的并集如图
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/58aeea5b672c28b9433684a6118845da.jpg)
35、到底座的圆角,值在R5-8mm,黄色部分大的圆角 R35
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/067e6a1413c4b5a1ded2cf427f36ccbc.jpg)

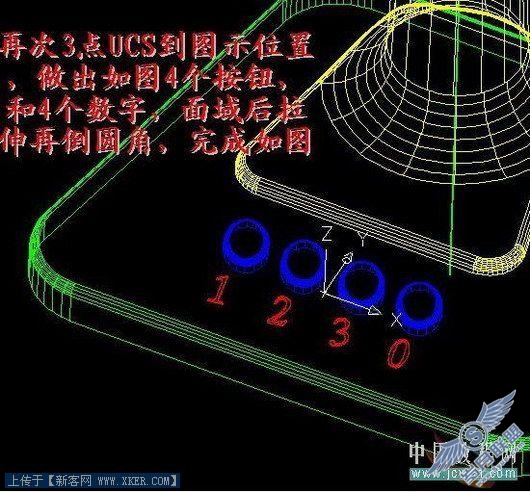

36、再次3点UCS到底座适当位置,作出4个按钮和数字,面域后分别拉伸8mm和1mm
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/9d8baf9d17da1ac45493fc16556a56aa.jpg)
37、到此基本完成就差商标了,如图
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/9b27e723a779035fcc037ac9f536927b.jpg)
38、再次3点UCS到扇头前面的小白色的圆盘适当位置,作出商标,完成如下图
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/6532c8c01b75c3b53034fa6947ee87d5.jpg)

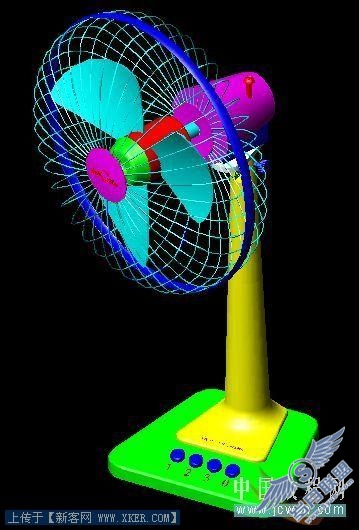

39、再全局来看看结果,怎么样?有点像了没有?
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/c27465b49a39841fd4a81a5ee6974128.jpg)
换个方向来看看商标,像不像
![AutoCAD实例:坐式电风扇建模过程](/d/file/20100225/f4c5997684023f360a486f301e5ddd51.jpg)
40、有什么不清楚的可以相互交流一下,该教程到此已经全部完成,谢谢大家的观看学习和交流!
