办公区域闭路电视监控工程
摘要：本方案设计宗旨是对**建筑装饰设计研究院办公区域进出人员进行实时观察、录像以便在以后发生情况时方便调出图象取证；对通道严密监视；防止事故发生。
关键词：办公区域 闭路电视 监控工程
一、系统概述
本方案设计宗旨是对**建筑装饰设计研究院办公区域进出人员进行实时观察、录像以便在以后发生情况时方便调出图象取证；对通道严密监视；防止事故发生。
**建筑装饰设计研究院办公区域的监控系统设计以模拟方式为基础，以数字系统为辅，应用基于机的多媒体控制管理技术，将监控视频图像的控制、储存、传输、查询纳入计算机网络的统一管理，两者互为补充、相辅相成，共同构建实用、效率、快速的监控系统体系。为**建筑装饰设计研究院办公区域闭路监控系统提供先进的技术手段，以保障整个办公区域的安全。
**建筑装饰设计研究院办公区域的作用在于给办公人员提供良好安全的办公场所，保证大楼内人员及众多财物设施和重要资料的安全。建立行之有效的安防体系是**建筑装饰设计研究院办公区域安全防范的重要基础，它成为提高**建筑装饰设计研究院办公区域管理层次，保证财产安全的新热点。
系统全部设备均采用厂商原装器材，采用可靠性高透明度强的知名品牌。保持完好的一致性品牌也可兼容其它可选设备。
二、 设计依据
《民用电视系统工程技术规范》（GB50198-94）
《电气设备安全设计导则》（GB4064）
《安全防范工程程序与要求》（GA/T 75-94）
《视频入侵报警器》（GB15207-94）
《建筑闭路监视电视系统工程技术规范》（GB50198-96）
《计算机安装工程施工及验收规范》（GB50174-93）
《电器安装工程施工及验收规范》（GBJZ32-90-92）
《信息技术客户通用电缆铺设要求》（ISO/IEC11801）
国家公安部、公安厅技防办有关文件规定
业主方要求及装饰平面布置图
三、 设计原则
监控系统的目的除了维护**建筑装饰设计研究院办公区域的安全以外，另外一个同样重要的目的是服务于管理、给管理提供化的手段，监控系统设计均遵循以下的原则，以达到最佳的效果和最优的性能价格比。
1. 实用性：
系统方案设计应满足**建筑装饰设计研究院办公区域管理工作需要，如视频移动侦测、对云镜的控制、调配等。除具备以上功能外，还有视频记录、可以监控重点部位进行切换放大等实用功能。
2. 先进性：
必须了解和预见到今后几年社会对闭路电视监控方面提出的要求,该系统必须适应科技发展的方向，具有一定的超前性的可扩展性，在发展过程中可以不断扩充，使系统在相当长的时间内与科技发展相适应，具有相当的发展潜力所选择的设备应在系统实施若干年后，亦能保持其功能完善、齐全，不至于落后。
在本方案中，控制中心采用了当今最先进的数字视频嵌入式录象机设备作为整个系统的核心，保证了整个系统的先进性。因为数字视频嵌入式录象系统是建立在现代计算机技术上的设备，而现代计算机技术的更新换代是很快的，所以本系统也可通过多种方式进行更新，保持其先进性，如：软件版本升级、硬件配件升级等各种方式。
3. 可靠性：
所有使用的技术和设备，必须是已经被证明为“成熟的而且面向工程的”，需要充分考虑施工中可能遇到的各种情况，避免各种不稳定的因素，确保工程质量。
4. 效率性：
**建筑装饰设计研究院办公区域应用监控系统的最终目的是为了增强**建筑装饰设计研究院办公区域监管安全的力度，最大限度地节约资源，从而提高监管效率，降低劳动强度。因此该系统的设计应充分体现“**建筑装饰设计研究院办公区域安全、高效、节约”的设计原则，保证系统的运作。
四、 系统设计
1、 系统结构

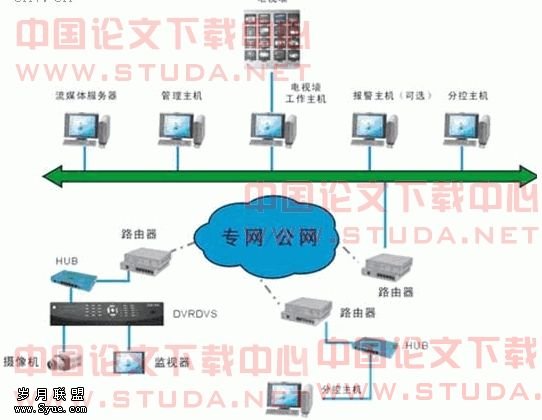

系统结构图
2、监控中心设计：
**建筑装饰设计研究院办公区域安装见设计方案图，采用1台嵌入式硬盘录像机，1台17寸纯平彩色显示器。
3、 前端设备：
前端设备是安装在现场的摄像装置，包括各类摄像机、镜头、防护罩、支架，它的任务是将现场的图像信号转换成电信号，并传输到控制中心。
二十八层监控数量分布表 楼层及安装位置 彩色半球摄像机 单位 备注 公司大门通道处 1 台 监视大门进出情况 财务室门外 1 台 监视材供部和项目部区域 会议室门外 1 台 监视公共走道区域 设计院走道 1 台 监视进入总经理室情况 小计 4 合计 4
摄像机数量总计：4台
各摄像机采用直流电源集中供电方式，每个摄像机从系统配电箱引一路电源。系统采用独立的稳压电源集中供电，以保证设备的安全运行和设备良好的同步性能。从稳压电源设备输出的电源，由系统配电箱向现场设备和中央监控设备统一供电。
4. 显示设备：
根据系统规模，控制中心无需设计由嵌入式硬盘录像机和纯平显示器组成。
5. 信号传输设备及通讯网络：
图像传输：各摄像机现场安装到控制室采用SYV75-5-41。
6. 该系统完成后，可具备以下各项功能：
a. 控制中心能够实时监看监视区域内所有摄像机摄取的图像，随时了解各监控点的状况；可以单独查看某点位置的情况。
b. 对**建筑装饰设计研究院办公区域等地方进行视频同步记录，在任意时间进行回放；
c. 通过主机视频切换功能，可根据需要轮流监控各监控点情况，进行现场管理；
d. 可任意设定对视频信号进行记录，随时可进行查看，数据保存在硬盘上，储存时间根据嵌入式硬盘录像机配置的硬盘数量而定，可反复使用，使用时间长，避免录象带的长期投资；
e. 系统的日志功能可有效的对系统的操作进行全程的记录。
五、 系统设备技术指标

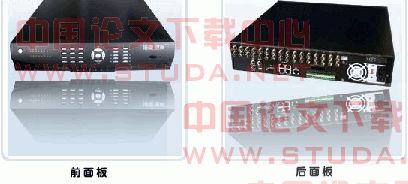

1、DS-8004HC系列网络硬盘录像机
HIKVISION DS-8004HC系列网络硬盘录像机是结合IT领域各项最新技术，如视音频压缩/解压缩、大容硬盘记录、TCP/IP网络等，为安防领域而设计的一款优秀的数字监控产品。它同时具备数字视音频录像机（DVR）和数字视音频服务器(DVS)的特性，既可本地独立工作，也可连网组成一个强大的安全监控网。广泛用于银行、电信、电力、司法、、小区、工厂、仓库、资源、水利设施等各领域、各部门的安全防范。
硬件接口：
视频输入：1-16路，标准BNC接口。
视频输出：1路输出到监视器，标准BNC接口；
1路输出到显示器，标准VGA接口。
音频输入：1-16路，标准BNC接口。
音频输出：1路，标准BNC接口。
语音输入：1路，标准BNC接口。
本地备份：USB1.1标准接口。
串行接口：1个RS-232，1个RS-485，均为RJ45型接口。
键盘接口：1个，RJ45型接口。
级联接口：1个，RJ45型接口。
接口：1个，RJ45型接口。
报警输入：4/8/16个开关量输入。
报警输出：2/4个开关量（或干节点）输出。
产品技术参数
实时监视图像分辨率：PAL：704*576（D1）；NTSC：704*480（D1）。
回放分辨率（特别说明的除外）：
PAL： 176*144（QCIF），352*288（CIF），704*288(2CIF)，528*384(DCIF)，704*576(D1)；
NTSC：176*120（QCIF），352*240（CIF），704*240(2CIF，528*340(DCIF)，704*480(D1))。
视频输入：1-16路（NTSC，PAL制式自动识别），BNC（电平：1.0Vp-p，阻抗：75Ω）。
视频输出：1路（NTSC，PAL可选），BNC（电平：1.0Vp-p，阻抗：75Ω），可切换，支持1/4/9/16画面分割。
视频帧率：PAL：1/16—25帧/秒可调；NTSC：1/16—30帧/秒可调。
码流类型：可选择单一视频流或复合流，自定义。
视频压缩输出码率：16K～2M可调，也可自定义（单位：bps）。
音频输入：1-16路，BNC（线性输入，2 Vp-p，阻抗：1kΩ）。
音频输出：1路，BNC（线性输出，阻抗：600Ω），可切换。
音频压缩标准：OggVorbis。
音频压缩码率：16Kbps。
语音对讲输入：1路，BNC（线性电平，阻抗：1kΩ）。
通讯接口：1个RJ45 10M/100M自适应以太网口，1个RS232口，1个RS485口。
键盘接口：1个。
级联接口：1个。
硬盘IDE接口：DS-8001HC～DS-8003HC：2个IDE接口，支持4个IDE硬盘；
DS-8004HC～DS-8016HC：4个IDE接口，支持8个IDE硬盘；
支持的每个硬盘容量达2000GB。
USB接口：1个，协议：USB1.1；支持U盘，USB硬盘，USB刻录机。
VGA接口：1个，分辨率/刷新频率：800×600/60Hz，800×600/75Hz，1024×768/60Hz。
报警输入/输出：DS-8001HC～DS-8003HC：4个输入/2个输出；
DS-8004HC～DS-8010HC：8个输入/4个输出；
DS-8011HC～DS-8016HC：16个输入/4个输出。
报警输出支持开关量或干结点方式。
电源：90～135VAC或者180～265VAC，47～63 HZ。
功耗：20W～42W（不含硬盘）。
工作温度：-10℃～＋55℃。
工作湿度：10％～90％。
尺寸：19英寸标准机箱（450mm*450mm*95mm）。
软件功能：
HIKVISION DS-8008HC系列网络硬盘录像机采用高性能嵌入式实时多任务操作系统（RTOS）和嵌入式处理器，完美实现构建监控系统所需要的各种功能。代码固化在FLASH中，系统更加稳定可靠。
压缩功能：
支持多达16路PAL/NTSC制式视频信号，每路皆可实时每秒25帧CIF分辨率的独立硬件压缩，视频压缩采用H.264压缩技术，不仅支持变码率，而且支持变帧率。可设定视频图像质量，也可设定视频图像的压缩码流；
支持多达16路音频信号，每路音频信号独立实时压缩，音频压缩标准采用OggVorbis，压缩码率为16kbps；
视频和音频信号压缩后生成复合的视频和音频信号压缩后生成复合的H.264码流，码流回放时视频和音频保持同步。也可设置不用音频；
支持双码流技术；
支持参数动态设置；
支持分辨率:
PAL: 4CIF (704*576), 2CIF(704*288),DCIF(528*384),CIF（352*288）, QCIF（176*144）；
NTSC: 4CIF (704*480), 2CIF(704*240),DCIF(528*320),CIF（352*240）, QCIF（176*120）；
支持多区域移动侦测；
支持OSD，日期和时间的位置、灰度可以设置，日期和时间自动增加；
支持透明LOGO或非透明LOGO，支持透明通道传输，特别适合于集中监控；
支持水印(WATERMARK)技术。
网络功能：
支持TCP/IP协议（支持ARP、RARP、IP、TCP、PPP、PPPOE、DHCP、SNMP等等）；
支持宽带拨号上网（PPPOE）；
支持窄带传输：支持主动与被动模式，用于宽带备份。QCIF：每秒5-7帧、 CIF：每秒1帧；
网络实时预览：支持TCP、UDP、RTP、组播传输，局域网延时约为0.5秒；
完备的网络端控制命令（即通过网络控制NET DVR，可用于实现网络检索，监视器回放功能）；
可以使用应用软件或浏览器通过网络设置参数、实时浏览任何一路或多达十六路的视频和音频信号、查看；
视频设备状态；
网络报经联动（报警信号上传）。
可以通过网络控制云台和镜头；
管理主机可通过网络实时纪录压缩码流；
管理主机可通过网络剪辑下载硬盘上的文件，也可通过网络远程回放网络硬盘录像机上记录的文件；
可通过网络远程升级，实现远程维护；
RS-232C串口和RS-485接口皆支持网络透明通道连接，PC管理主机可通过网络硬盘录像机的透明通道控制串行设备；
支持管理主机（监控中心）和网络硬盘录像机（前端）的双向语音对讲（或单向语音广播）；
具备WEB SERVER功能，可以通过浏览器访问和设置网络硬盘录像机；
日志（操作日志、报警日志、错误日志）查询；
用户名、口令及码流传输时用密码加密，防止泄露。
本地功能：
录 像：
文件记录有六种模式：定时录像、手动录像、移动检测录像、报警录像、移动侦测录像&报警录像、移动侦测录像|报警录像；
文件切换时不丢帧；
可以支持八个IDE硬盘，每个IDE硬盘的容量可达2000GB；
同时工作硬盘个数最多不超过2个；
可通过NFS协议支持盘库；
硬盘文件系统为FAT32；
本地硬盘SMART技术支持；
硬盘上文件可以选择循环记录和非循环记录；
本地码流剪辑，U盘、USB硬盘、USB CDRW备份；
预览及回放：
本地监视器支持；
本地VGA支持；
显示模式（1路/4路/9路/16路）切换迅速；
支持图像局部遮挡；
本地监视器多路回放：支持快放、慢放、倒放、暂停、单帧等回放模式；按时间回放时定位准确；
支持回放、预览同时进行；
支持OSD叠加；年月日星期时分秒；
支持通道名叠加：长度16字节；
支持动态字符叠加；
亮度自动调节；
本地监视器录像状态显示；
云台控制: 支持变速、斜向运动；支持预置点；
报 警:本地报警（包括异常、移动侦测）联动；报警时间表（布防、撤防）、报警联动类型、报警时所要达到的预置点、报警声音提示）
安 全:支持三级权限：管理员（1）、高级操作员（100）、操作员（100），用户名、密码可设置。
开发支持:可提供对网络硬盘录像机操作的SDK开发包；
可提供演示应用软件原码，加快应用系统开发速度；
可协助开发应用系统。
键 盘:本地遥控支持；
本地RS-485接口键盘支持；
基于键盘的设备级联支持；
其 它:支持本地监控面板按键操作，全菜单操作，使用方便；
可发起与中心与其它硬盘录像机之间的语音对讲；
完备的操作、报警等日志；
出现异常时系统可自恢复，系统具有高可用性，在多次恢复无效时可示警。

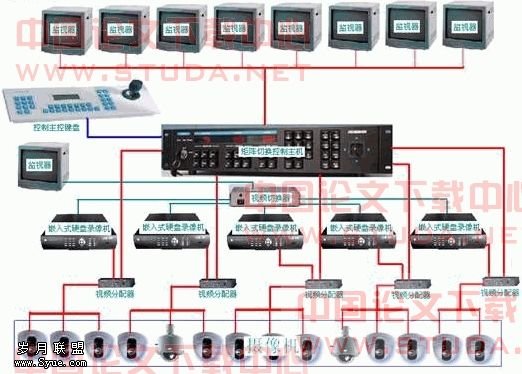

典型应用方案

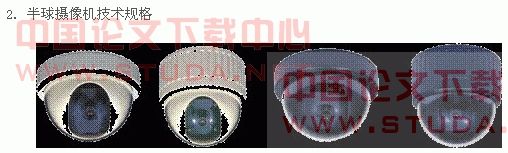

技术参数：
DSP数字信号处理
1/3英寸IT Super HAD CCD
480/330线以上的水平分辨率
最低照度1Lux
可适应多种光照条件的背光补偿
50分贝优质信噪比（S/N）
