Linux上的集群及其配置实例
集群系统(Cluster)主要解决下面几个问题：
高可靠性（HA）。利用集群管理软件，当主服务器故障时，备份服务器能够自动接管主服务器的工作，并及时切换过去，以实现对用户的不间断服务。
高性能计算（HP）。即充分利用集群中的每一台计算机的资源，实现复杂运算的并行处理，通常用于科学计算领域，比如基因分析，化学分析等。
负载平衡。即把负载压力根据某种算法合理分配到集群中的每一台计算机上，以减轻主服务器的压力，降低对主服务器的硬件和软件要求。
基于Linux的集群解决方案可谓百花齐放，具体请参见（Linux 集群大全--哪种群集适合您？）。
在实际应用中，最常见的情况是利用集群解决负载平衡问题，比如用于提供WWW服务。在这里主要展示如何使用LVS(Linux Virtial Server)来实现实用的WWW负载平衡集群系统。
二 LVS简介
LVS是章文嵩博士发起和领导的优秀的集群解决方案，许多商业的集群产品，比如RedHat的Piranha，TurboLinux公司的Turbo Cluster等，都是基于LVS的核心代码的。在现实的应用中，LVS得到了大量的部署，请参考http: //www.linuxvirtualserver.org/deployment.html
关于Linux LVS的工作原理和更详细的信息，请参考http://www.linuxvirtualserver.org。
三 LVS配置实例
通过Linux LVS，实现WWW，Telnet服务的负载平衡。这里实现Telnet集群服务仅为了测试上的方便。
LVS有三种负载平衡方式，NAT（Network Address Translation），DR（Direct Routing），IP Tunneling。其中，最为常用的是DR方式，因此这里只说明DR(Direct Routing)方式的LVS负载平衡。
1。网络拓扑结构。

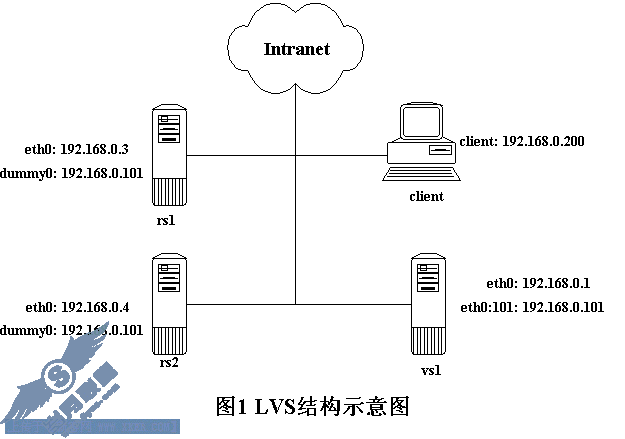

如图1所示，为测试方便，4台机器处于同一网段内，通过一交换机或者集线器相连。实际的应用中，最好能够将虚拟服务器vs1和真实服务器rs1, rs2置于于不同的网段上，即提高了性能，也加强了整个集群系统的安全性。
2。服务器的软硬件配置
首先说明，虽然本文的测试环境中用的是3台相同配置的服务器，但LVS并不要求集群中的服务器规格划一，相反，可以根据服务器的不同配置和负载情况，调整负载分配策略，充分利用集群环境中的每一台服务器。
这3台服务器中，vs1作为虚拟服务器（即负载平衡服务器），负责将用户的访问请求转发到集群内部的rs1,rs2，然后由rs1,rs2分别处理。
client为客户端测试机器，可以为任意操作系统。
4台服务器的操作系统和网络配置分别为：
vs1: RedHat 6.2, Kernel 2.2.19
vs1: eth0 192.168.0.1
vs1: eth0:101 192.168.0.101
rs1: RedHat 6.2, Kernel 2.2.14
rs1: eth0 192.168.0.3
rs1: dummy0 192.168.0.101
rs2: RedHat 6.2, Kernel 2.2.14
rs2: eth0 192.168.0.4
rs2: dummy0 192.168.0.101
client: Windows 2000
client: eth0 192.168.0.200
其中，192.168.0.101是允许用户访问的IP。
虚拟服务器的集群配置
大部分的集群配置工作都在虚拟服务器vs1上面，需要下面的几个步骤：
重新编译内核。
首先，下载最新的Linux内核，版本号为2.2.19，下载地址为：http://www.kernel.org/，解压缩后置于/usr/src/linux目录下。
其次需要下载LVS的内核补丁，地址为：http://www.linuxvirtualserver.org/software/ipvs- 1.0.6-2.2.19.tar.gz。这里注意，如果你用的Linux内核不是2.2.19版本的，请下载相应版本的LVS内核补丁。将ipvs- 1.0.6-2.2.19.tar.gz解压缩后置于/usr/src/linux目录下。
然后，对内核打补丁，如下操作：
[root@vs2 /root]# cd /usr/src/linux
[root@vs2 linux]# patch -p1
*
Prompt for development and/or incomplete code/drivers
2 Networking部分：
Kernel/User netlink socket
Routing messages
Netlink device emulation
*
Network firewalls
Socket Filtering
Unix domain sockets
*
TCP/IP networking
IP: multicasting
IP: advanced router
[ ] IP: policy routing
[ ] IP: equal cost multipath
[ ] IP: use TOS value as routing key
[ ] IP: verbose route monitoring
[ ] IP: large routing tables
[ ] IP: kernel level autoconfiguration
*
IP: firewalling
[ ] IP: firewall packet netlink device
*
IP: transparent proxy support
*
IP: masquerading
--- Protocol-specific masquerading support will be built as modules.
*
IP: ICMP masquerading
--- Protocol-specific masquerading support will be built as modules.
*
IP: masquerading special modules support
* IP: ipautofw masq support (EXPERIMENTAL)(NEW)
* IP: ipportfw masq support (EXPERIMENTAL)(NEW)
* IP: ip fwmark masq-forwarding support (EXPERIMENTAL)(NEW)
*
IP: masquerading virtual server support (EXPERIMENTAL)(NEW)
IP Virtual Server debugging (NEW) IP: Reverse ARP
IP: Allow large windows (not recommended if The IPv6 protocol (EXPERIMENTAL)
上面，带*号的为必选项。
然后就是常规的编译内核过程，不再赘述，请参考编译 Linux 教程
在这里要注意一点：如果你使用的是RedHat自带的内核或者从RedHat下载的内核版本，已经预先打好了LVS的补丁。这可以通过查看/usr/src/linux/net/目录下有没有几个ipvs开头的文件来判断：如果有，则说明已经打过补丁。
编写LVS配置文件，实例中的配置文件如下： #lvs_dr.conf (C) Joseph Mack mack@ncifcrf.gov
LVS_TYPE=VS_DR
INITIAL_STATE=on
VIP=eth0:101 192.168.0.101 255.255.255.0 192.168.0.0
DIRECTOR_INSIDEIP=eth0 192.168.0.1 192.168.0.0 255.255.255.0 192.168.0.255
SERVICE=t telnet rr rs1:telnet rs2:telnet
SERVICE=t www rr rs1:www rs2:www
SERVER_VIP_DEVICE=dummy0
SERVER_NET_DEVICE=eth0
#----------end lvs_dr.conf------------------------------------
将该文件置于/etc/lvs目录下。
使用LVS的配置脚本产生lvs.conf文件。该配置脚本可以从http: //www.linuxvirtualserver.org/Joseph.Mack/configure-lvs_0.8.tar.gz 单独下载，在ipvs-1.0.6-2.2.19.tar.gz包中也有包含。
脚本configure的使用方法：
[root@vs2 lvs]# configure lvs.conf
这样会产生几个配置文件，这里我们只使用其中的rc.lvs_dr文件。
修改/etc/rc.d/init.d/rc.local，增加如下几行：
echo 1 > /proc/sys/net/ipv4/ip_forward
echo 1 > /proc/sys/net/ipv4/ip_always_defrag
# 显示最多调试信息
echo 10 > /proc/sys/net/ipv4/vs/debug_level
配置NFS服务。这一步仅仅是为了方便管理，不是必须的步骤。
