集群系列四（基于ivs-DR模型的ipvsadm+heartbeat+ldirecrtord）
实现目标：
1，借助ldirectord工具实现两台director节点备份；
2，当某RealServer或其web服务出现故障时，Director能自动将其隔离，并在RealServer的web服务恢复时自动将其重新上线；期望将时间控制在5秒钟之内(此过程通过脚本实现)
前提：
VIP 172.16.4.1
Master 172.16.4.10
Backup 172.16.4.20
Trans1 192.168.4.10
Trans2 192.168.4.20
Realserver1 172.16.4.11
Realserver2 172.16.4.22
（此实验是基于虚拟机环境实现，其中trans1，和trans2是用于director相互传递心跳信息，这里我们将其放在同一区域vmnet5中）
准备环境：
1，在两个director上配置（以下操作在两台节点上均需要配置）：
#vim /etc/sysconfig/network
主机名为node1.a.com
#vim /etc/hosts
172.16.4.10 node1.a.com node1
172.16.4.20 node2.a.com node2
方便两个director传递心跳信息，配置无密码通信：
#ssh-keygen -t rsa
#ssh-copy-id -i/ .ssh/id_rsa.pub root@node2.a.com
2，在realservers上安装测试服务httpd：
#yum install httpd
为了方便测试设置两个页面：
#echo "<h1>I'm realserver1,welcome to</h1>" > /var/www/html/index.html
#echo "<h1>I'm realserver2,welcome to</h1>" > /var/www/html/index.html
#echo "<h1>ok</h1> > /var/www/html/.test.html
#echo "<h1>ok</h1>" > /var/www/html/.test.html
# service httpd restart
# elinks http://172.16.4.22 --dump //测试网页是否正常显示
I'm realserver2,welcome to //说明服务正常
一、在director上安装ipvadm的软件包：
#rpm -ivh ipvsadm.i386
安装heartbeat软件包：
heartbeat-2.1.4-9.el5.i386.rpm
heartbeat-devel-2.1.4-9.el5.i386.rpm
heartbeat-gui-2.1.4-9.el5.i386.rpm
heartbeat-ldirectord-2.1.4-9.el5.i386.rpm
heartbeat-pils-2.1.4-10.el5.i386.rpm
heartbeat-stonith-2.1.4-10.el5.i386.rpm
libnet-1.1.4-3.el5.i386.rpm
perl-MailTools-1.77-1.el5.noarch.rpm
这些软件包需从网上下载
本地安装软件包：
#yum localinstall --nogpgcheck heartbeat-2.1.4-9.el5.i386.rpm
#yum localinstall --nogpgcheck heartbeat-devel-2.1.4-9.el5.i386.rpm
#yum localinstall --nogpgcheck heartbeat-gui-2.1.4-9.el5.i386.rpm
#yum localinstall --nogpgcheck heartbeat-ldirectord-2.1.4-9.el5.i386.rpm
#yum localinstall --nogpgcheck heartbeat-pils-2.1.4-10.el5.i386.rpm
#yum localinstall --nogpgcheck heartbeat-stonith-2.1.4-10.el5.i386.rpm
#yum localinstall --nogpgcheck libnet-1.1.4-3.el5.i386.rpm
#yum localinstall --nogpgcheck perl-MailTools-1.77-1.el5.noarch.rpm
二、配置相关文件
# cp /usr/share/doc/heartbeat-2.1.4/{authkeys, ha.cf, haresources} /etc/ha.d/
#cp /usr/share/doc/heartbeat-ldirectord-2.1.4/ldirectord.cf /etc/ha.d/
1,配置authkeys文件
#cd /etc/ha.d/
#vim authkeys
auth 2
2 sha1 kfjhkjdfhladfh //sha1后面的字符串是随机的(可以随便输入)
#chmod 400 authkeys //此处改变此文件的属性为400或600，不然无法启动heartbeat
2，配置ha.cf文件
#vim ha.cf
debugfile /var/log/ha-debug //调试日志的文件存放位置
logfile /var/log/ha-log //启动及运行时产生的日志存放的位置（此功能非常重要）
logfacility local0 // Facility to use for syslog()/logger
keepalive 2 //指定心跳间隔时间即每隔2秒钟在eth1上发送一次广播
deadtime 30 //指定若备用节点在30内没有收到主节点的心跳信号，则立即接管主节点的服务资源
warntime 10 //指定心跳延迟的时间为10秒。当10秒钟内备份节点不能接收到主节点的心跳信号时，就会往日志中写入一个警告日志，但此时不会切换服务
initdead 120 //在某些系统上，系统启动或重启之后需要经过一段时间网络才能正常工作，该选项用于解决这种情况产生的时间间隔。取值至少为deadtime的两倍
udpport 694 //开放防火墙694端口
ucast eth1 192.168.4.20 //检测对端心跳接口的地址
bcast eth1 //广播心跳信息的网卡
auto_failback on //默认设置
node node1.a.com //配置director主节点，且与uname -n保持一致
node node2.a.com //配置director备份节点
3，配置director脚本
#vim /etc/init.d/ipvs
#!/bin/bash
#
# LVS script for VS/DR
#
. /etc/rc.d/init.d/functions
VIP=172.16.4.1
RIP1=192.168.0.50
RIP2=192.168.0.60
PORT=80
case "$1" in
start)
echo " start LVS "
/sbin/ifconfig eth0:1 $VIP broadcast $VIP netmask 255.255.255.255 up
/sbin/route add -host $VIP dev eth0:1
echo 1 > /proc/sys/net/ipv4/ip_forward
/sbin/iptables -F
/sbin/iptables -Z
/sbin/ipvsadm -C
/sbin/ipvsadm -A -t $VIP:80 -s wlc
/sbin/ipvsadm -a -t $VIP:80 -r $RIP1 -g -w 1
/sbin/ipvsadm -a -t $VIP:80 -r $RIP2 -g -w 2
/bin/touch /var/lock/subsys/ipvsadm &> /dev/null
;;
stop)
echo "close LVS Director"
echo 0 > /proc/sys/net/ipv4/ip_forward
/sbin/ipvsadm -C
/sbin/ifconfig eth0:1 down
/sbin/route del $VIP
/bin/rm -f /var/lock/subsys/ipvsadm
echo "ipvs is stopped..."
;;
status)
if [ ! -e /var/lock/subsys/ipvsadm ]; then
echo "ipvsadm is stopped ..."
else
echo "ipvs is running ..."
ipvsadm -L -n
fi
;;
*)
echo "Usage: $0 {start|stop|status}"
;;
esac
#chmod +x /etc/init.d/ipvs
4,配置realservers的脚本（运行此脚本能够实现快速配置realservers）
#vim /etc/init.d/realserver.sh
#!/bin/bash
#
. /etc/rc.d/init.d/functions
VIP=172.16.4.1
host=`/bin/hostname`
case "$1" in
start)
echo "Start LVS-DR real server on this machine."
/sbin/ifconfig lo down
/sbin/ifconfig lo up
echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
sysctl –p
/sbin/ifconfig lo:0 $VIP broadcast $VIP netmask 255.255.255.255 up
/sbin/route add -host $VIP dev lo:0
;;
stop)
echo "Stop LVS-DR real server loopback device(s)."
/sbin/ifconfig lo:0 down
echo 0 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo 0 > /proc/sys/net/ipv4/conf/lo/arp_announce
echo 0 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 0 > /proc/sys/net/ipv4/conf/all/arp_announce
;;
status)
echo "Status of LVS-DR real server."
islothere=`/sbin/ifconfig lo:0 | grep $VIP`
isrothere=`netstat -rn | grep "lo:0" | grep $VIP`
if [ ! "$islothere" -o ! "isrothere" ];then
echo "LVS-DR real server Stopped."
else
echo "LVS-DR real server Running."
fi
;;
*)
echo "$0: Usage: $0 {start|status|stop}"
exit 1
;;
esac
#chmod +x /etc/init.d/realserver.sh
5,配置heartbeat文件
#vim /etc/ha.d/haresources
node1.a.com 172.16.4.1 ipvs ldirectord
注：node1.a.com是主节点的计算机名，172.16.4.1是VIP地址，ipvs和ldirectord是两个脚本，ipvs能够实现lvs—DR模型的基本设置，并设置相应的ipvsadm规则；ldirectord是一个软件工具安装的启动脚本，能够实现监控realservers的状态；Herartbeat默认寻找程序的路径为 ：/etc/rc.d/init.d/ 和/etc/ha.d，heartbeat会实时监控两个节点的心跳信息，当主节点宕机或备份节点宕机时，会立即启用另一节点。
6,修改ldirectord.cf文件
#vim /etc/ha.d/ldirectord.cf
checktimeout=3 //检测超时时间
checkinterval=1 //检测间隔时间
autoreload=yes //是否重新载入客户机，这里我们选择重新载入
logfile="/var/log/ldirectord.log" //日志路径
logfile="local0"
quiescent=no
virtual=172.16.4.1:80 //指定VIP地址，并监听80端口
real=172.16.4.11:80 gate //设置realserverIP地址和并设置为路由模式
real=172.16.4.22:80 gate
fallback=127.0.0.1:80 gate
service=http //我们这里测试的服务是http
request=".test.html" //这个文件一定要在realserver的web网页目录中存在，并且能够正常访问的，ipvs通过它来判断客户端是否存活
receive="ok" //设置测试网页的文件内容
scheduler=wlc //设定算法为wlc
protocol=tcp //基于tcp协议
checktype=negotiate // ldirectord进程用于监控Realserver的方法
checkport=80 //检查的端口
7，将以上的配置文件拷贝给备份director节点上
#scp /etc/ha.d/{authkeys,ha.cf,haresources} node2:/etc/ha.d/
注意这三个文件除ha.cf中的监听地址需要改为 ucast eth1 192.168.4.10，其他的文件不需要改变。
#scp /etc/init.d/ipvs node2:/etc/init.d/
8,将realservers脚本拷贝给另一台服务器
#scp /etc/init.d/realserver.sh 172.16.4.22:/etc/init.d/
9，启动服务
# /etc/init.d/heartbeat start
# ssh node2 -- '/etc/init.d/heartbeat start' //通过ssh启动另一台节点的heartbeat
# /etc/init.d/ldirectord start
# ssh node2 -- '/etc/init.d/ldirectord start'
#/etc/init.d/ipvs start
#/etc/init.d/realserver.sh start
10，测试服务

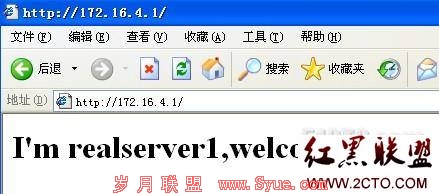

在浏览器中输入http://172.16.4.1
出现页面如下：
监控脚本：
#vim /etc/init.d/.watch.sh
#!/bin/bash
#
declare -a RIP=(172.16.4.11 172.16.4.22)
SERVICE='-t 172.16.4.1:80'
MAILBOX=root@a.com
WEIGHT=2
MONITOR() {
MON=`elinks --dump http://$1/.test.html |tr 'a-z' 'A-Z' |grep "OK" |awk '{print $1}'`
if [ "$MON" = 'OK' ];then
ipvsadm -Ln | grep $1 > /dev/null || ipvsadm -a $SERVICE -r $1 -g -w $WEIGHT
else
sleep 2
if [ "$MON" = 'OK' ]; then
ipvsadm -Ln | grep $1 > /dev/null && ipvsadm -d $SERVICE -r $1
echo "The realserver $1 has been down." && mail -s "$1 down." $MAILBOX
fi
fi
}
while true ;do
let N=0
for I in ${RIP[$N]};do
MONITOR $I
let N++
done
sleep 3
done
#chmod +x /etc/init.d/.watch.sh
将其加入到启动服务队列：
#vim /etc/init.d/monitor
#!/bin/bash
#
case "$1" in
start)
echo "start monitor......."
/etc/init.d/.watch.sh &
;;
stop)
echo "stop monitor....."
killall .watch.sh
;;
esac
#chmod +x !$
#service monitor start
#chkconfig --add monitor
Ps:1，笔者在调试director时，出现了当一个节点宕掉后，另一节点无法获得信息，最后发现两主机间的时间不能同步；
2，由于自己安装的是中文语言包，无法通过ssh使用图形界面heartbeat图形工具，建议如果有想采用图形化界面配置的话，最好选择安装相应的语言包；但同时你也可以进入虚拟机内的图形界面使用#hb_gui &进行配置；
3，在模拟一个realservers宕掉后，节点的监控作用无法启用，笔者这里自己编写一个监控脚本，有兴趣的可以尝试。
作者“痕久远”
