Illustrator巧绘柔美矢量螺旋形状内容简介:许多 Illustrator 绘制的现代矢量插画中经常会用到 螺旋 ,例如图1中线条末端的螺旋形状,给人非常优雅的感觉。 本文将向大家介绍用Illustrator如何描绘螺旋线条。 图1 1.点击Illutrator工具箱中的直线工具,并按住  许多Illustrator绘制的现代矢量插画中经常会用到螺旋,例如图1中线条末端的螺旋形状,给人非常优雅的感觉。

  本文将向大家介绍用Illustrator如何描绘螺旋线条。


  Illustrator巧绘矢量螺旋形状
  图1

  1.点击Illutrator工具箱中的“直线工具”,并按住鼠标左键不放,此时会显示出隐藏的工具,从中选择“螺旋线工具”。

  2.在画布上按住鼠标左键拖动出一条螺旋线,如图2所示。注意在绘制之前应将填充色设置为无,描边可以任意选择。

  Illustrator巧绘矢量螺旋形状

  图2

  提示:在绘制螺旋线的时候,单击画布会弹出“螺旋线”对话框,可以在对话框中通过输入具体的数值来创建螺旋线。而使用拖曳的方法则可以灵活地绘制螺旋线,具体技巧如下:拖动的同时按向上或向下的方法键可以改变弧线弯曲的角度和方向,按住Shift键的同时拖动可以限制螺旋线的角度,使其以45度角的整数倍旋转,按住Alt键的同时拖动可以改变螺旋线的环绕方向,按住~键的同时拖动可以绘制多条螺旋线,按住Ctrl键的同时拖动可以改变螺旋线之间的距离,拖动时按住空格键可以移动螺旋线的位置。

  3.保持螺旋线的选中状态,按快捷键Ctrl+C复制,再按Ctrl+F将其粘贴到原位置的前面。

  4.选择工具箱中的“旋转工具”,单击螺旋线的中心,然后向右拖动鼠标左键,稍微旋转一下,如图3所示。

  Illustrator巧绘矢量螺旋形状

  图3

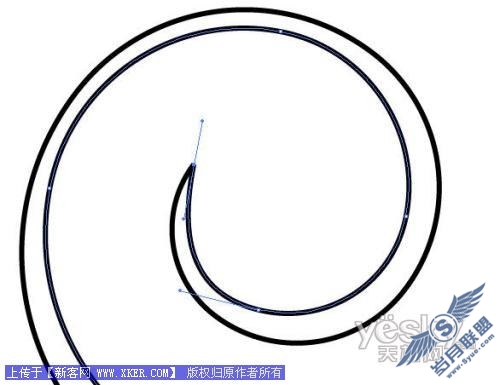

  4.选择工具箱中的“选择工具”,变换一下螺旋线的大小,并适当移动其位置,得到如图4所示的结果为止。

  Illustrator巧绘矢量螺旋形状

  图4

  5.选择工具箱中的“缩放工具”,然后在螺旋线的中心部分按下鼠标左键并拖动,局部放大,并使用“直接选择工具”微调这里的曲线末端,如图5所示。

  Illustrator巧绘矢量螺旋形状

  图5

  6.使用“直接选择工具”选中两条螺旋线中心的两个端点,然后按快捷键Ctrl+J将其焊接在一起,如果出现如图6所示的“连接”对话框,则选择“边角”单选钮,然后单击“确定”按钮。出现这个对话框的原因是两个锚点发生了重叠。

  Illustrator巧绘矢量螺旋形状

  图6

 7.使用“直接选择工具”选中两条螺旋线最外面的两个端点,然后按Ctrl+J将它们连接在一起。此时两条螺旋线成为一条封闭路径,如图7所示。

  Illustrator巧绘矢量螺旋形状

  图7

  8.使用“选择工具”选中封闭路径,然后为其填充一种所需要的颜色,并将描边设置为无,如图8所示。

  Illustrator巧绘矢量螺旋形状

  图8

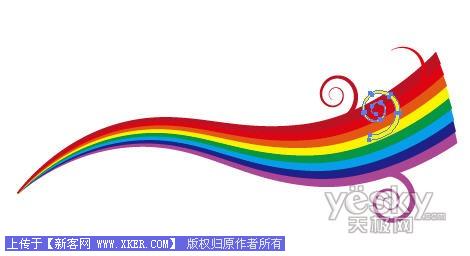

  9.将所得到的螺旋线放置到合适的位置,如图9所示。

  Illustrator巧绘矢量螺旋形状

  图9

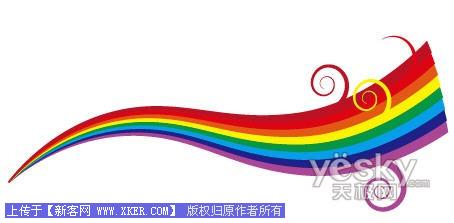

  使其与目标位置的图形颜色相同,便可得到所需要的效果,如图10所示。

  Illustrator巧绘矢量螺旋形状

  图10

  最后我们将添加了螺旋花纹的彩色条纹添加到设计中,如图11所示。

    Illustrator巧绘矢量螺旋形状

  图11
