Fireworks中各种虚线的绘制方法

来源:岁月联盟 编辑:zhuzhu 时间:2008-01-28
Fireworks中各种虚线的绘制方法内容简介:Fireworks 中自带有虚线:三条破折线、加粗破折线、双破折线、基本破折线、实边破折线、点状线。 在网页设计中,我通常的用的是实边破折线。因为它和网页CSS中border的dotted、dashed两个参数效果相似。在制作网页时  Fireworks中自带有虚线:三条破折线、加粗破折线、双破折线、基本破折线、实边破折线、点状线。



  在网页设计中,我通常的用的是实边破折线。因为它和网页CSS中border的dotted、dashed两个参数效果相似。在制作网页时,不需要导出切割图片,而是用CSS定义。

  但有时候需要效果,如:只是为了网页而设计图时;或是为了设计更有特色的网页设计图时。我们还需要用到其他的虚线。

  绘制自定义虚线有两种方法:

  方法一:画一个1像素高的矩形(边宽为0,填充所需色),然后给它添加纹理,纹理总量设为100%。

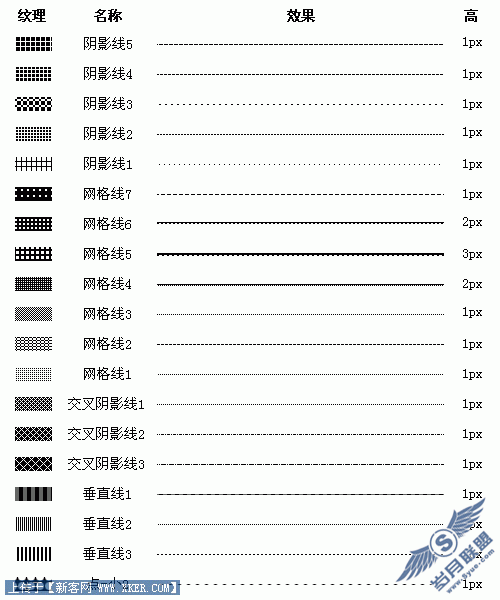

  以下是一般可用的1像素高的纹理虚线效果图:



  (说明:高于1像素的要多一个步骤:按Ctrl+Alt+Shift+Z把矩形转换成位图后,再把上面多余的黑色线删除。)

  其实还有许多纹理,你不妨都去试一下“饼干”、“点”这些都是有效果的。

  顺便介绍画竖线的方法:

  1>选择“水平线”等可以直接出现虚线的纹理;

  2>转成位图,然后旋转90度;

  3>把矩形宽度用1个像素以上,直至出现虚线后,再转位图,去多余线。

  方法二:同上画一个矩形,然后在“填充-图案-其他”中选择自己画好的线段

  通常也是1像素高的gif文件,按你需要的虚线形式,用画笔或是线段工具画一个几个像素宽的虚线。

  要注意的是,按这个图案填充的矩形,如果你觉得效果不满意,想要改一下,也有两个方法:

  1>在FW中图案真充是有一个填充拉伸杆的,拉伸这个杆,调整出你想要的效果;

  2>如果填充杆依然要不到你想要的效果就改外部gif文件。但要另存为一个文件名,再在FW中把矩形的填充重新选一下。因为,你直接把填充外部文件的样式改了后,FW文件中的填充矩形是不会跟着外部文件改的。



  外部gif文件,注意,右边要留出2像素的白色空间

  填充拉杆的两种不同效果:



  前面的黑圆点是填充的起点,后面的黑方框是填充拉伸距离。
