AutoCAD教程：美的牌风扇建模过程

AutoCAD教程：美的牌风扇建模过程内容简介： 今天忙了一个下午，到现在终于做出来了一台美的牌风扇 ，其中有很多尺寸进供参考，可能不符合国标，但是仍然可以作为学习娱乐只用，希望和大家一起来探讨学习，有什么不对的地方，或大家有更好的方法和建议都可以 　　今天忙了一个下午，到现在终于做出来了一台美的牌风扇 ，其中有很多尺寸进供参考，可能不符合国标，但是仍然可以作为学习娱乐只用，希望和大家一起来探讨学习，有什么不对的地方，或大家有更好的方法和建议都可以提出来。源文件也传上来了，有兴趣的朋友可以下载了研究一下。不多说了，切入正题！

　　1、首先我们来看看下面这3个效果图，虽然不是很理想，但还是可以参考一下的!

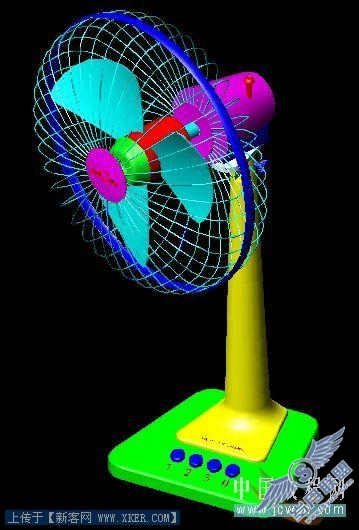

　　效果一

　　

　　效果二

　　

　　效果三

　　
　　2、看到这3个效果图，可以想想要用到一些什么工具了，请看看常用的！

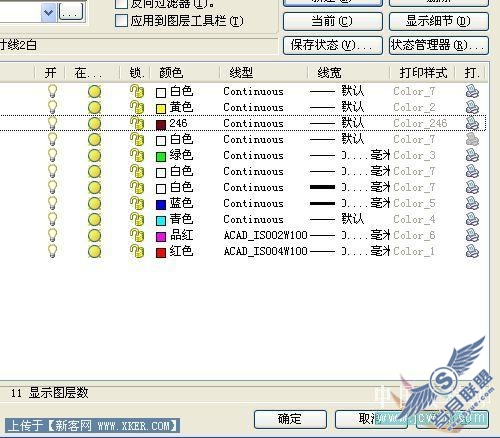

　　a、必须建立好图层

　　

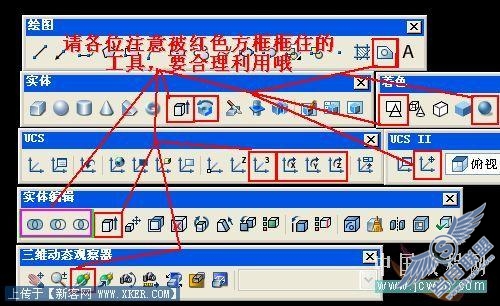

　　b、熟悉一下我们要用到的工具，不知道这些工具的用途可不可以哦

　　

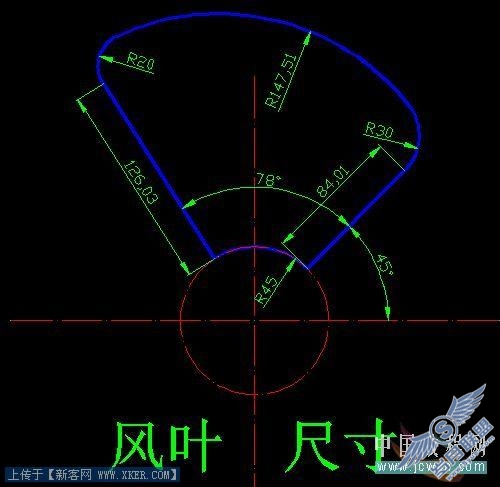

　　3、按图示的尺寸，作出扇叶的平面图

　　

　　4、面域刚刚的平面图并拉伸到一个300高度，注意要双向拉伸，先拉伸150，再编辑面拉伸150

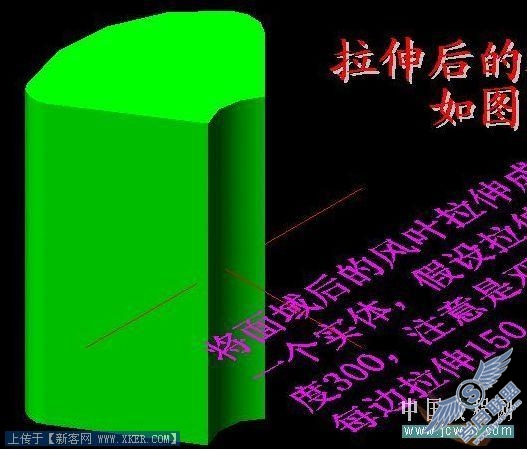

　　拉伸后的效果

　　 　　5、切换到主视图如图

　　

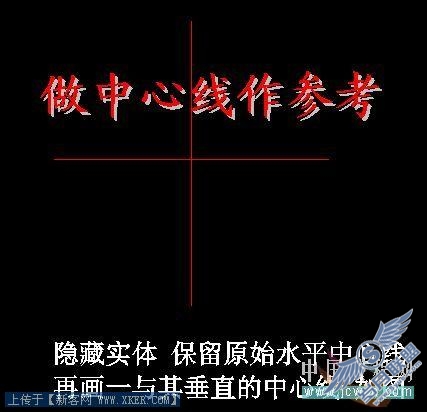

　　6、隐藏上一步拉伸的实体，并做好图上的红色辅助线

　　

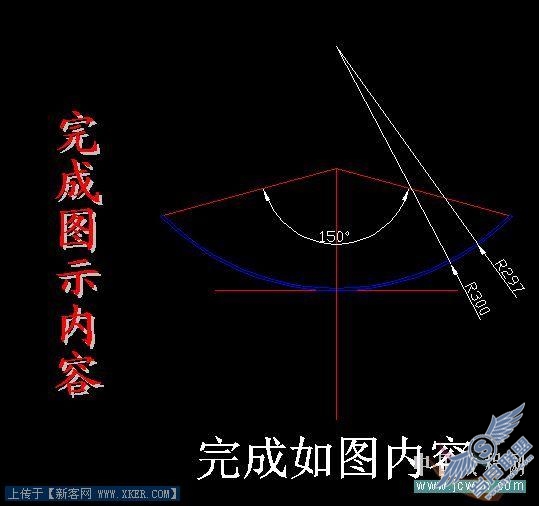

　　7、完成图示的两个圆弧，将4个端点连接后面域

　　

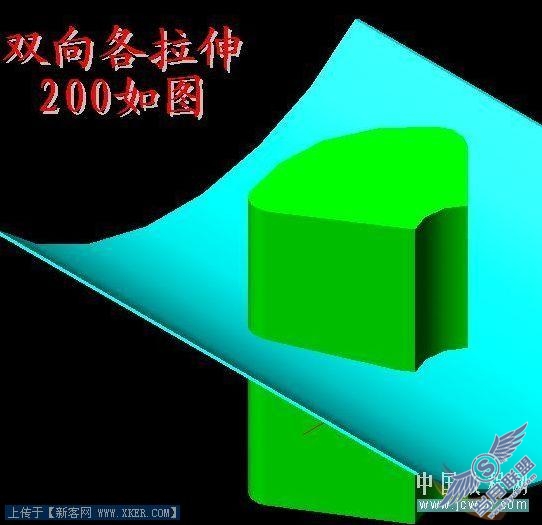

　　8、再次拉伸上一步做的面域，同样是双向拉伸200，完成如下图

　　

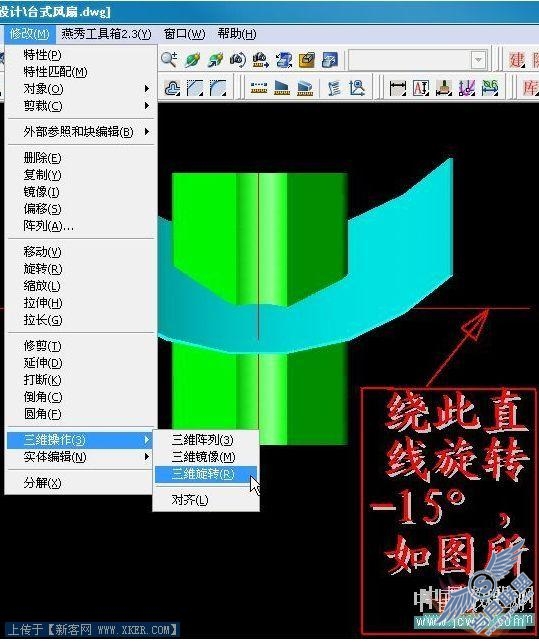

　　9、按图示的方法三维旋转

　　

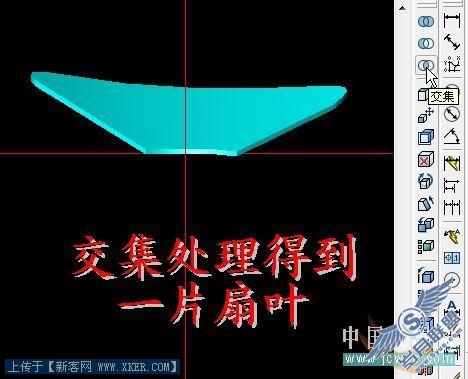

　　10、求2个实体的交际得到一片扇叶

　　

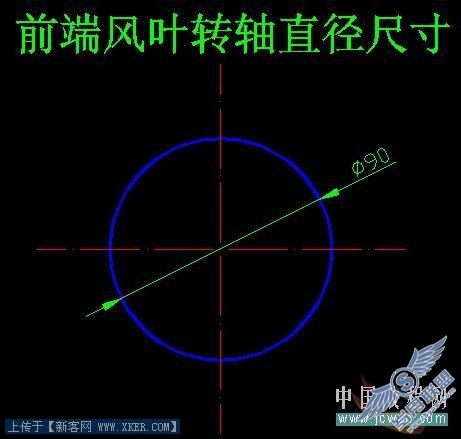

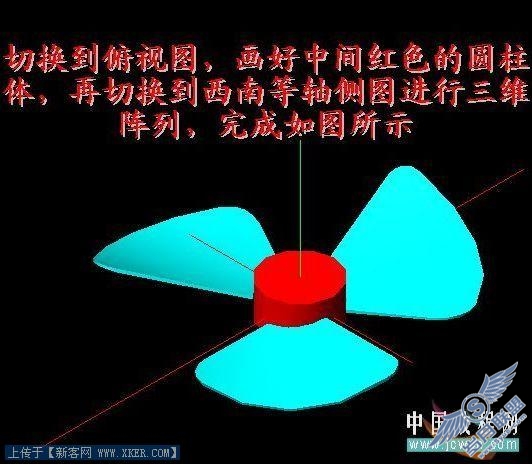

　　11、切换到俯视图，画出直径90的圆，面域后再次双向拉伸，再三维阵列如图

　　

　　

　　

　　12、切换到主视图，（三维旋转增料）完成绿色部分的绘制，如图

　　 　13、在主视图下继续完成紫色的线框，完成紫色部分后面域和蓝色线条的绘制，如图

　　

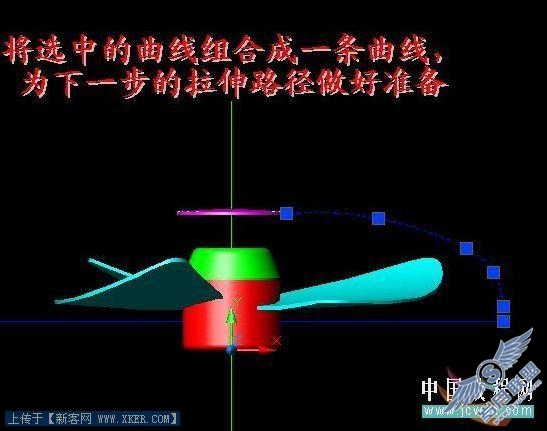

　　14、用 PE命令 组合蓝色的线条为一体，为下一步的拉伸路径做好准备

　　

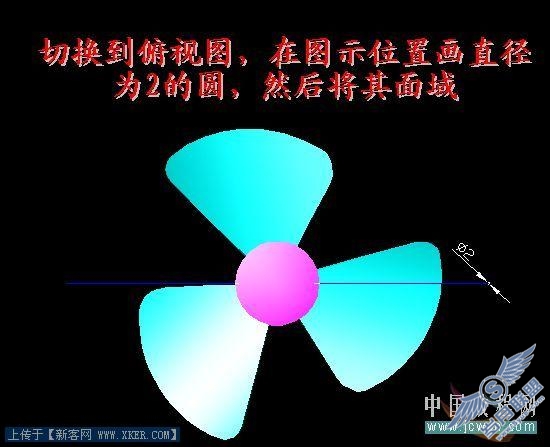

　　15、切换到俯视图，在右边图示位置画出直径 2 的圆，面域

　　

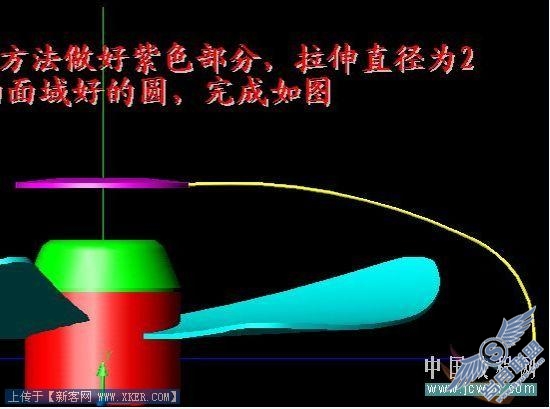

　　16、（三维旋转增料）紫色部分，沿路径拉伸的方法完成黄色部分

　　

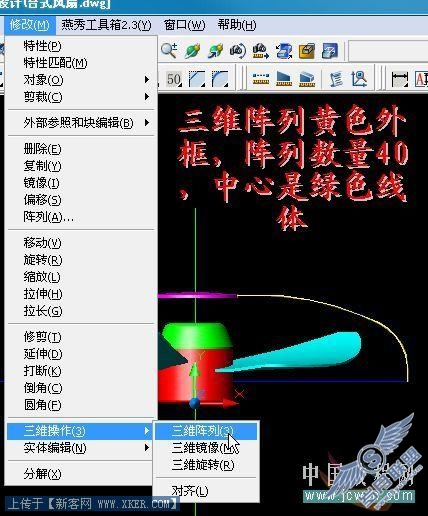

　　17、三维 环形 阵列黄色部分，数量40，阵列方法见下图

　　

　　阵列结果

　　
　　18、做好中间直径25长度150的白色的转轴，完成如图

　　

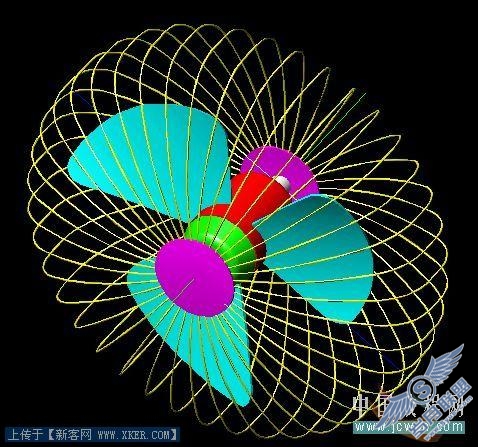

　　19、三维镜像上一步（17步）阵列的结果，如下 2副图

　　

　　图一

　　

　　图二

　　

　　20、切换到主视图，（三维旋转增料）完成蓝色部分卡窟的绘制，注意界面的外部是圆弧而不是直线

　　

　　21、在主视图下，继续完成粉色部分电机头的绘制（三维旋转增料）

　　 　　22、切换到左视图 做蓝色电机支撑平台，画长方形面域拉伸，呵呵，不是专业的，不知道该怎么命名，只要大家知道是什么意思就可以啦，如图

　　

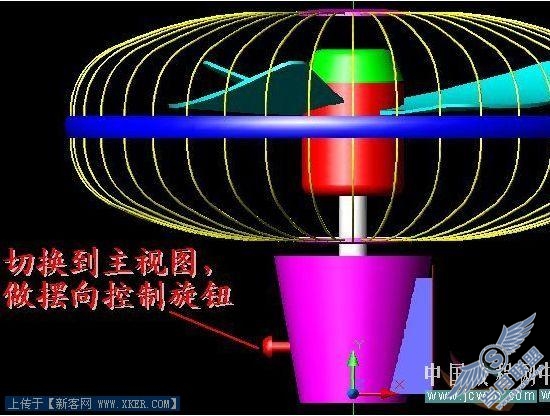

　　23、在左视图下，完成红色的摆向旋钮，如图

　　

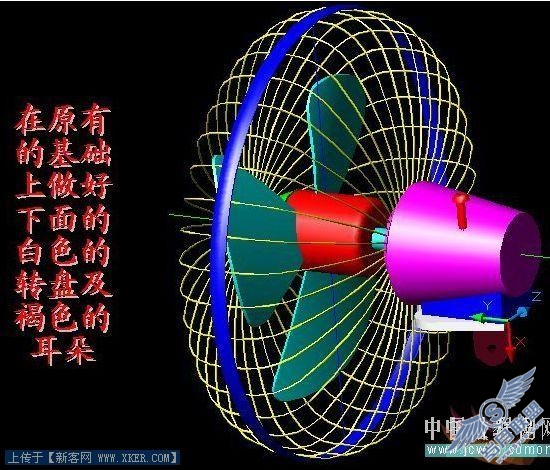

　　24、完成白色转盘和褐色的耳朵，注意要用到 3点UCS 哦

　　

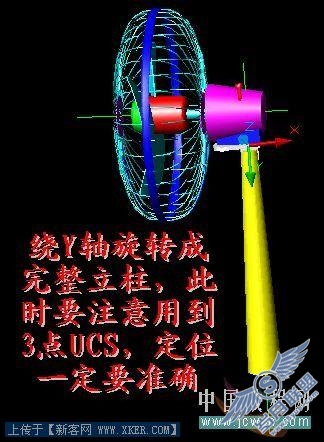

　　25、现在要准备做立柱了，也是用（三维旋转增料）的方法做一上小下大的立柱，注意立柱的顶面中心一定要和耳朵的顶面中心重合哦

　　

　　三维旋转完成下图

　　
　26、并集白色的转盘和褐色耳朵后为白色，复制白色部分和立柱到图A,求差集得到B，做图C，再求差集得到D，记住移动的时候一定要 正交 F8 开哦

　　

　　27、删除本来的立柱，将图D移动到耳朵上的合适位置，如图

　　

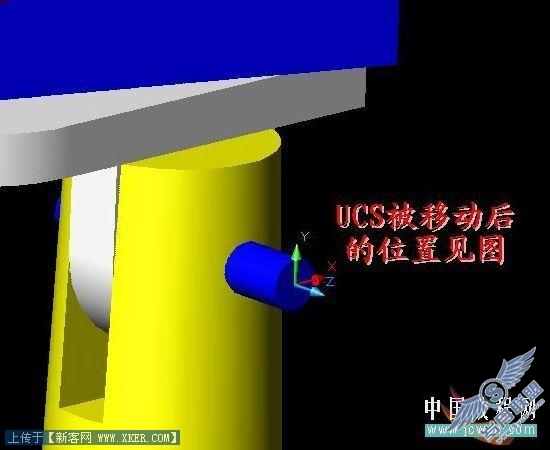

　　28、做好下图中的蓝色插销，3点UCS到此处，见下面2副图

　　

　　看看另一幅图

　　

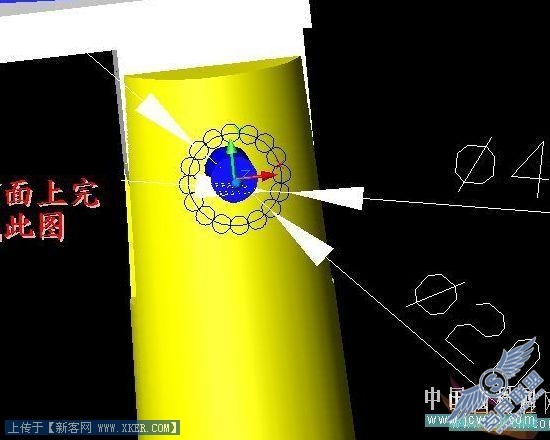

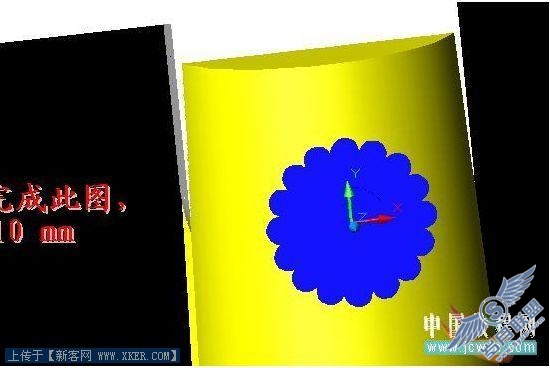

　　29、在XY面上完成下图，16个直径为4的和一个直径为20的圆

　　 　30、先修剪，再面域，后拉伸10mm

　　

　　31、再次3点UCS到图示位置，完成六角螺母的绘制后沿z轴反向移动如图

　　

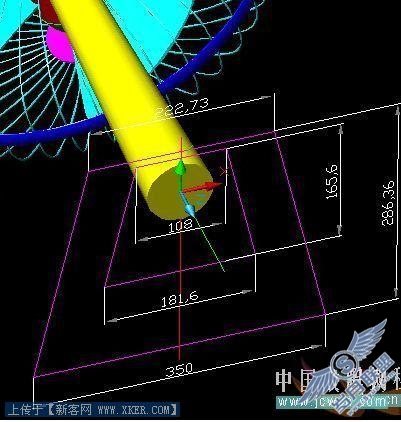

　　32、再次3点UCS到立柱的底面，完成尺寸要求的图形，并将大的线框z轴向移动8mm

　　

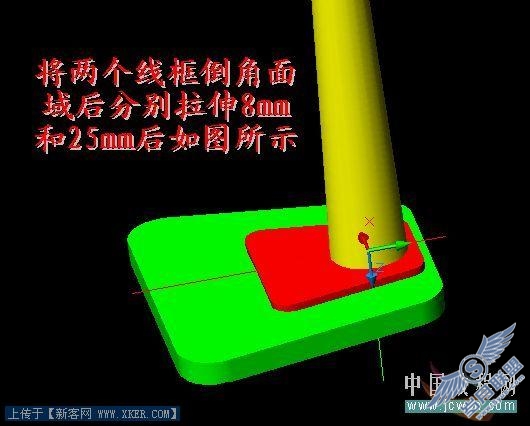

　　33、将上图的两个线框面域倒圆角后分别拉伸8mm（呵呵，现在知道上一步为什么要移动8mm了吧）和25mm，完成如图

　　

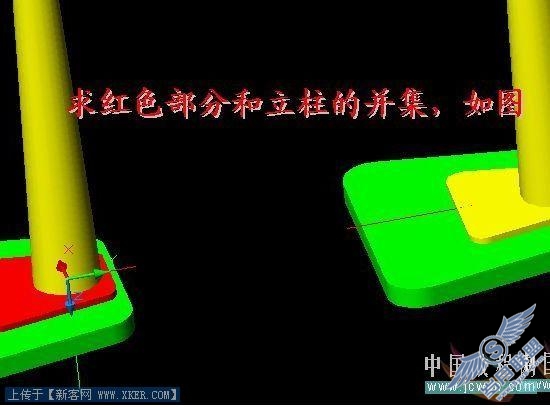

　　34、求立柱和红色部分的并集如图

　　
　35、到底座的圆角，值在R5－8mm,黄色部分大的圆角 R35

　　

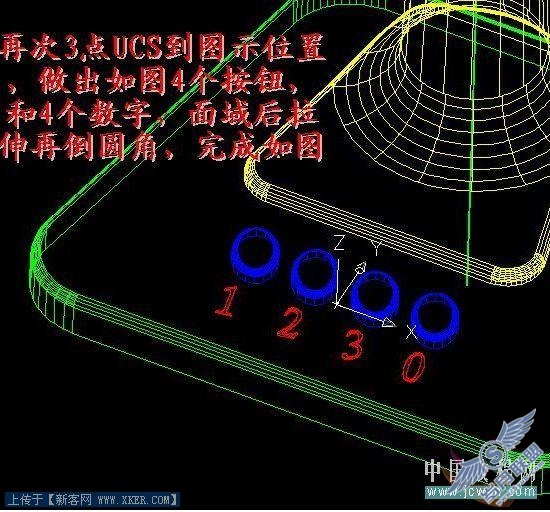

　　36、再次3点UCS到底座适当位置，作出4个按钮和数字，面域后分别拉伸8mm和1mm

　　

　　37、到此基本完成就差商标了，如图

　　

　　38、再次3点UCS到扇头前面的小白色的圆盘适当位置，作出商标，完成如下图

　　

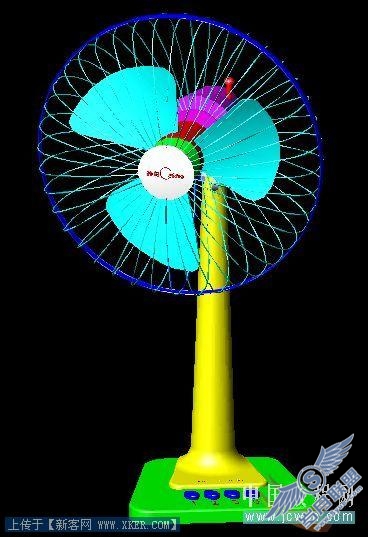

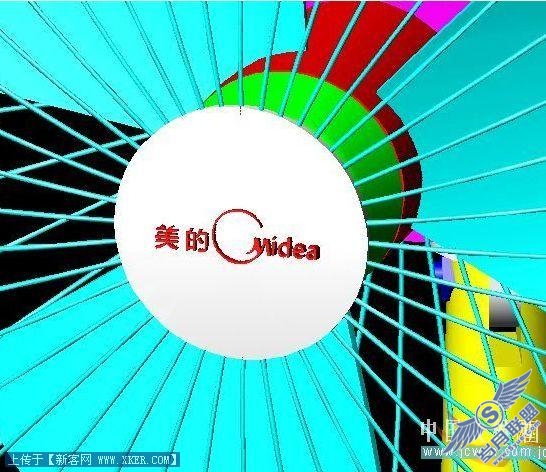

　　39、再全局来看看结果，怎么样？有点像了没有？

　　

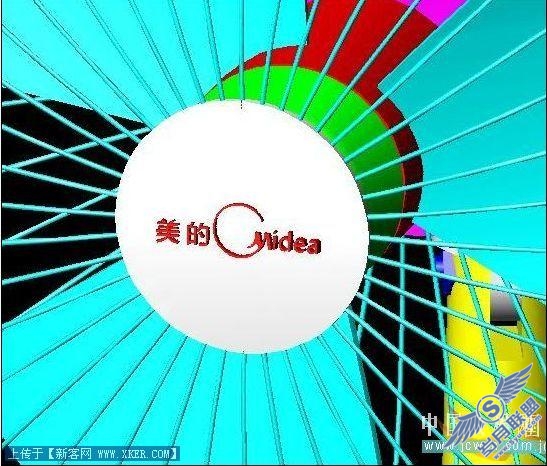

　　换个方向来看看商标，像不像

　　

　　40、有什么不清楚的可以相互交流一下，该教程到此已经全部完成， 谢谢大家的观看学习和交流！
