AutoCAD坐标标注应用实例剖析

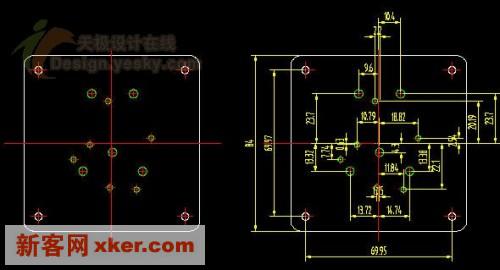

本文主要结合上图举例说明坐标标注的应用。(从制图上讲，还可用“孔表”来表示各个孔的位置尺寸)。
我们常用的有尺寸标注有线性，对齐，角度等类型，但坐标标注和它们的使用有所不同。
坐标标注的基本原理
首先定义一个相对原点，此点相对坐标为(0，0)，所有其它要标注的点(例如孔中心)，分别标注这些点相对标注原点的X,Y距离即可。
简单说来，进行坐标标注基本如下步骤：
1. 自定义标注原点。
2. 设置相应的标注样式(若用现有的标注样式，此步可省略)。
3. 坐标标注。
4. 相应的整理调整。
我们就以上图为例，按上述步骤进行实例操作。
1. 定义标注原点
这个原点自己可以灵活定义，一般可定义在图形的中心点，角点，或者其它的一些基准点。
命令如下：
在命令行内输入： UCS(回车)
命令行提示：
COMMAND：输入选项：[新建(N)/移动(M)/ 正交(G) /上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)<世界>]：
输入：M(回车) (注：输入M，对UCS坐标系进行移动)
COMMAND：指定新原点或[Z向深度(Z)] <0,0,0>：

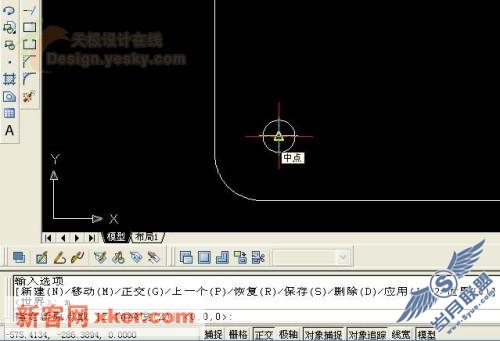

按F3打开捕捉，单击图中左下角中心点，将其定义为标注原点。如图2，图3。
注意：

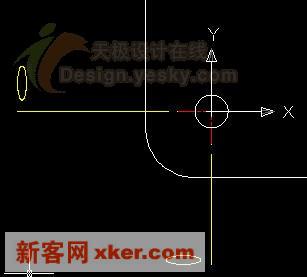

UCS世界坐标系由原来整个绘图区的左下角移到了此孔中心，成为新的原点。这样以后所标注的尺寸就是相对于此点的相对距离值。
2. 坐标标注
单击“坐标标注”按钮，选择刚定义的相对原点，就会出现一个可拖动的标注线，它和一般标注尺寸线不同的，就是可以弯折并调节。

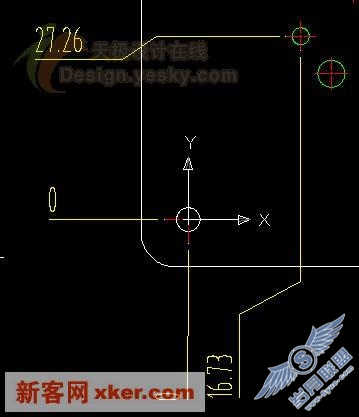

因为是原点，所以此处标注的坐标值为(0，0)如图4。
3. 选择要标注的其他图元进行坐标标注

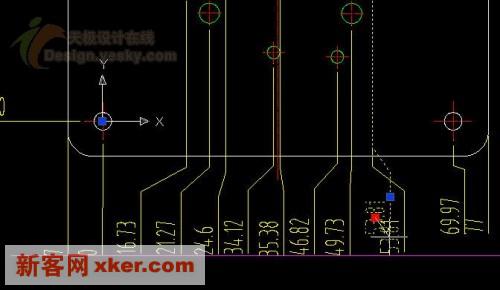

如各个孔中心，沿X或Y方向拖动，进行X,Y方向的标注，此尺寸值即孔中心相对于标注原点的X,Y坐标。如图5。
注意：
此种尺寸标注的一些要素和常规的不同，默认情况下没有箭头和中心标记。只是带尺寸数值的直线或折线。
4. 尺寸整理和检查
为避免失误或者疏漏，可以先标注全部X坐标(或Y坐标)方向的尺寸，再标注另一方向的，然后进行检查有无遗漏。
5. 整理和对齐
也许你会发现上面图中的尺寸有些乱，可在标注完毕后进行整理和对齐，让各个尺寸标注变得清晰容易读。
整理的方法很简单，就是选择要整理的尺寸标注，拖动上面的蓝色夹点即可。
注意到有三个夹点，拖动可以改变标注文本，标注尺寸线，标注起点的三个要素的位置。一般我们只拖动前两种夹点进行尺寸标注整理，必要时做水平和竖直的线辅助，整理完后删除即可。如图6
整理完毕的整个图纸如图7，可相对图1比较一下，坐标标注的优势得到了明显的体现。
