AutoCAD中自定义线型的小技巧

AutoCAD中自定义线型的小技巧内容简介：有人提问说 AutoCAD 中如何自定义线型，自己操作了许久都不太顺，后来想到即然CAD有自带线型，一定可以利用它原来的文件编改一下定义成新的线型。现在就和大家一起分享。 如下图，找到以下路径 图1 再找到acadiaso.lin 　有人提问说AutoCAD中如何自定义线型，自己操作了许久都不太顺，后来想到即然CAD有自带线型，一定可以利用它原来的文件编改一下定义成新的线型。现在就和大家一起分享。

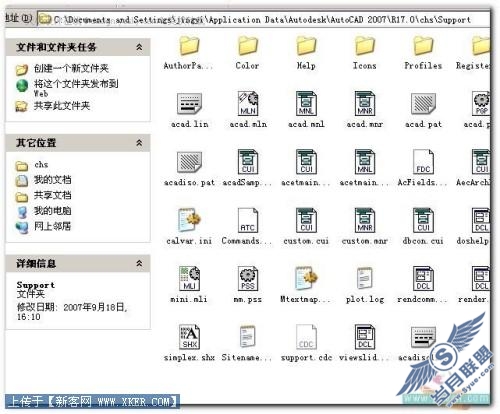

　如下图，找到以下路径

　　图1

　　再找到acadiaso.lin这个文件，双击打开。

　　图2

　　打开文件后，找到和你录求最相近的线型，我以求助问题贴为例，他是要"热管---热管---"1为线型!我们就找到如下图这种加以修改下

　　图3

　　把中间的"HW"两字改成"热管"，注意，第二行中的HW也要改成"热管"，第一行是线型的简单描述.

　　如下图

　　图4

　　改完后，可另存为，记住文件名!

　　图5

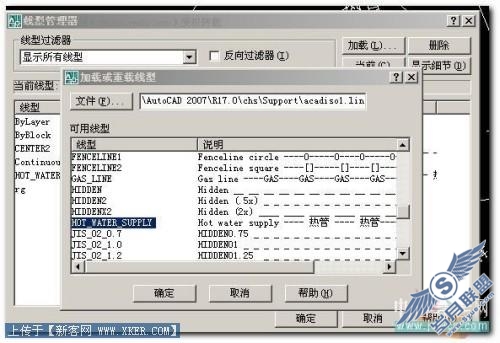

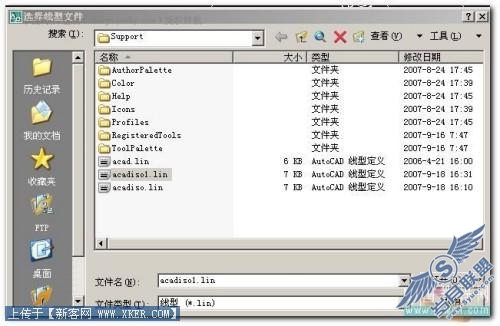

　　回到CAD界面，打开线型界面管理器/加载/文件/找到刚才那个LIN文件名。

　　图6

　　图7

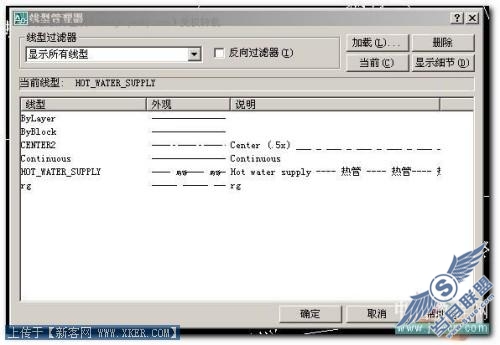

　　确定后，回到界面，现在看见了没？

　　图8

　　图9

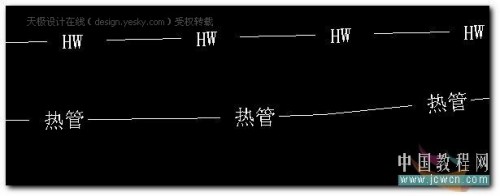

　　绘制出的效果

　　图10

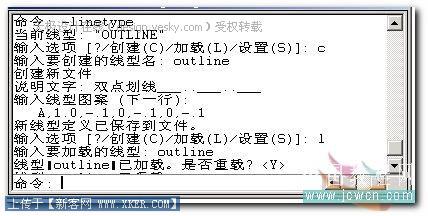

　　在命令行也可实现自定义型，但有点麻烦

　　如图

　　图11
