  本文介绍用AutoCAD制作一字形螺丝刀头造型的方法和技巧。

  螺丝刀头分“一”字形和“十”字形,今天我们介绍“一”字形螺丝刀头的画法。

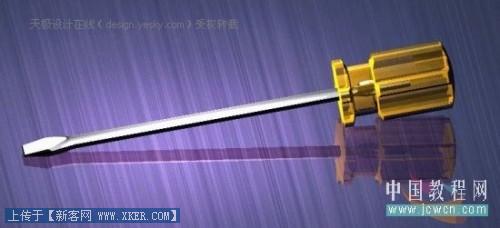

  AutoCAD螺丝刀造型_天极设计在线整理转载_点击放大此图片完成效果

  1、CAD中画一个直径6长200的圆柱体。

  AutoCAD螺丝刀造型_天极设计在线整理转载_点击放大此图片图1

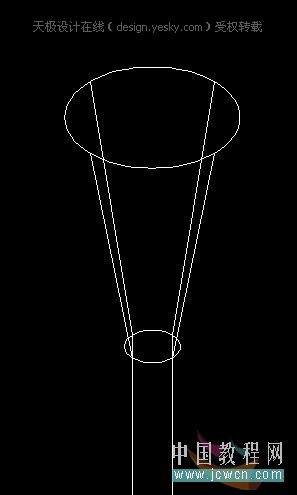

  2、端面拉伸30、倾斜角度-12。

  AutoCAD螺丝刀造型_天极设计在线整理转载图2

  3、大圆面画中心线,向两边偏移0.5。

  AutoCAD螺丝刀造型_天极设计在线整理转载图3

  4、三点剖切。

  AutoCAD螺丝刀造型_天极设计在线整理转载图4

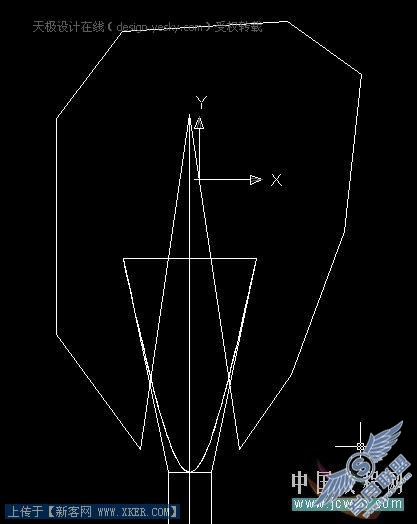

  5、画出需要的线。

  AutoCAD螺丝刀造型_天极设计在线整理转载图5

 6、连成一个闭合环——面域——拉伸成体。

  AutoCAD螺丝刀造型_天极设计在线整理转载图6

  7、差集。

  AutoCAD螺丝刀造型_天极设计在线整理转载图7

  8、最后倒一下圆角就完成了。

  AutoCAD螺丝刀造型_天极设计在线整理转载_点击放大此图片图8

  AutoCAD螺丝刀造型_天极设计在线整理转载_点击放大此图片图9
