AutoCAD的三维拉伸
最近一直没有增加新内容，除了工作较忙之外，主要是改版的问题。现在，我想同大家谈谈有关三维建模的内容。
因为经常收到网友给我的来信，信中都提到这样一个问题：如何用AutoCAD来建造三维模型？大家都很熟悉AutoCAD的二维绘图功能，而且手头也许有很多的AutoCAD的二维平面图，但如何利用这些平面图来建立三维模型，是很多人关心的。 所以，我想谈谈我的看法。
提起AutoCAD，我就会想起天天趴在计算机前用它画图的日子，主要是二维的工程图。如果提到三维图形，我们也许更习惯于用3D STUDIO MAX或VIZ等软件，可是你是否想过，用AutoCAD来完成大部分的三维基础建模工作，象3D STUDIO MAX和3D STUDIO VIZ这样的软件，更多地用于后期的材质和渲染处理？我觉得这种流程值得研究，其实AutoCAD的精确建模功能是很强的，不利用很可惜，而且它对计算机的硬件资源的要求也相对较低，更适合大量的建模工作；但因为它的渲染功能不好恭维，所以我们还是需要3D STUDIO MAX。好了，让我们看看如何开始我们的AutoCAD 3D，它不象想象的那么难，如果你已非常熟悉AutoCAD的平面绘图功能，那么你也许只需要熟悉一下AutoCAD 3D的操作环境。下面我给大家举个例子：
我们所要建立的是一个三层的建筑物的三维模型，如果我们已经有了各层的平面设计图，那么就可以分别对各层进行建模，然后再对各层进行装配完成工作了。具体步骤如下：

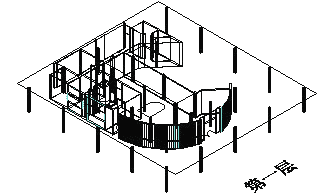

下面图1中是建筑物的第一层的平面设计图，首先我们得将它拉伸成图2的三维模型， 我们用Viewpoint选项选择一个轴侧视图，这样会直观一些，然后再选择要拉伸的平面线段，给这些线段一个三维坐标，也就是我们通过它们的厚度属性即Z轴的厚度来获得一个立体。 具体操作，在选择物体后，从Object_Properties工具条中选择Properties选项，在弹出的Modify Polyline对话框中选择Thickness属性项，并给予它一个具体的厚度值（如输入一个4000mm），然后点击OK退出，你会发现左图中的平面图形变为立体模型了。
图1
图2

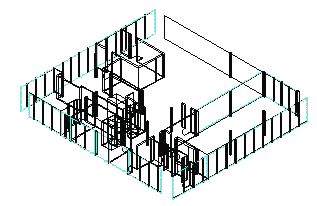

同样我们可以将二层的相关部分，从下平面图3中拉起。注意四面的外墙，可通过对侧视图中的线框进行拉伸，然后再进行组装来完成如下图4。
图3
图4

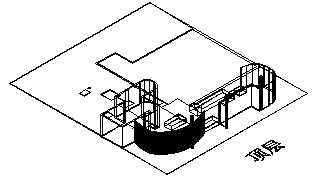

第三层在拉起相关的立面的同时，还得拉起屋顶的多边型使它成为实体。（AutoCAD 3D的实体建模我会在以后的文章里，做具体介绍）
图5
图6

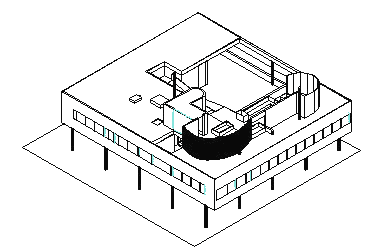

最后，就是对各层的装配了，你看一个三维的建筑模型就这样从平面图中产生了，是不是很容易。然后我们可以通过视点调节Viewpoint工具条上的选项，逐一观察一下各种选项的视图变化情况，我们还可以通过Zoom Realtime选项来实时的放大和缩小视图，以及通过选取菜单View/3D Viewpoint/Tripod选项来任意改变视图的视点。是不是有点感觉了
图7
好了，今天我只是粗粗地对AutoCAD 3D作个简单的介绍，如果有兴趣你也可以试一试，我们可以互相探讨探讨，今后我还会对具体技巧和问题做较详细的介绍，好了暂且到这里吧。下一次见。
